Raltron晶振,陶瓷晶振,POC晶振

频率：1.8M~50MHZ

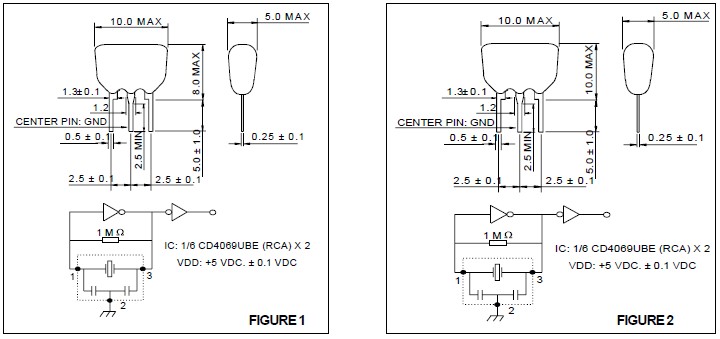

尺寸：10.0X5.0mm

使用陶瓷晶振，客户可实现批量生产。与CR、LC电路不同，陶瓷振荡子利用的是机械谐振而不是电谐振。这意味着它基本上不受外部电路或电源电压波动的影响。从而可以制作成无需调整的高度稳定的振荡电路。

订购热线：0755-27876565

Raltron-1

Raltron晶振通过线上销售来支持其全球客户,并且在亚洲有几家分支机构,所销售的石英晶体,贴片晶振,石英晶振,温补晶振,石英晶体振荡器等由几家大型全球分销商发行.

Raltron Crystal晶振公司在其位于迈阿密的工厂生产一些较为高端精密的石英晶体振荡器,有源晶振,温补振荡器.相对于一些石英晶体谐振器,石英晶体,贴片晶振,时钟振荡器以及过滤器,陶瓷谐振器,滤波器等则是在国内几个工厂生产.通过将这些产品从香港的物流中心运往世界各地,Raltron晶振公司全体员工均以追求完美的服务以及卓越的品质为工作理念.

Raltrons石英晶振积极努力追求一流的生产技术以满足客户的需求,满足客户对于质优价廉的石英晶振,贴片晶振,石英晶体振荡器等频率元件的市场需求.Raltron石英晶振,贴片晶体,石英晶体谐振器,石英晶体,压电石英晶体元器件、压电石英晶体、有源晶体具有精确的频率容差和稳定性,有源晶振的频率范围广,封装尺寸小,具有低相位噪声和低抖动等特点.

yijin-1

Raltron晶振,陶瓷晶振,POC晶振,插件三脚陶瓷晶振跟贴片的区别在于SMD是编带方式包装,焊接方面支持表面贴装,可对应产品应用到自动贴片机高速安装,是指晶振内部本身有自带负载电容的陶瓷谐振器, “压电陶瓷”, 与CR,LC电路不同,陶瓷振荡子利用的是机械谐振而不是像压电石英晶体一样电谐振的方式起振.这意味着它基本上不受外部电路或电源电压波动的影响.从而可以制作成无需调整的高度稳定的振荡电路. 作为微处理器在电路中使时钟振荡器的匹配最适合的元件,并且得到了广泛应用.ZTT三脚晶振产品系列可用于振荡电路设计,无需外部负载电容器,既获得了高密度安装,又降低了成本.产品被广泛应用到数码电子产品,家用电器,无线发射器,调音线控等电子产品.

yijin-2

拉隆陶瓷晶振规格	PCC晶振频率参数
Oscillation Frequency 振动频率	1.8M~50MHZ
Initial Tolerance 初级公差	within ±0.5%
Resonant Impedance 谐振阻抗	40 ? max.
Built-in Load Capacitance 内置负载电容	8pF±20% max.
Insulation Resistance 绝缘电阻	500 M? min. (Applied D.C.IOV)
Withstanding Voltage 电压适应性	D.C. 100V, 5 seconds max.
Rated Working Voltage (1) D.C. Voltage 直流电压 (2) A.C. Voltage 交流电压	D.C. 6V 15Vp-p
Temperature Stability 温度稳定性 · Operating Temperature 工作温度 · Storage Temperature 贮藏温度	± 0.2 ％ max. (From initial value) -20℃∼+80℃ -40℃∼+85℃
Aging (10 years) 老化率	± 0.1 ％ max. (From initial value)

yijin-3

POCcc

yijin-4 在使用Raltron晶振时应注意以下事项：

陶瓷晶振振动试验条件,振动频率10Hz∽55Hz,振幅1.5mm,三方向,每一方向扫频循环5次.要求电性能满足2.1∽2.4的规定,外观无机械损伤.

引线强度,试验条件沿引线方向施加10N力,持续时间10S.

要求电性能满足2.1∽2.4的规定,引线无松动,脱落现象.

耐焊接热,试验条件将引线浸入260℃±5℃的焊锡槽中,浸入深度至引线根部2mm处,时间10S±1S,在室温条件下恢复24±2小时后进行测量.

要求电性能满足2.1∽2.4的规定,外观无可见损伤.Raltron晶振,陶瓷晶振,POC晶振

可焊性试验条件将引线浸入230℃±5℃的焊锡槽中,浸入深度至引线根部2mm处,时间5S±1S.要求焊锡良好覆盖的面积应不少于浸锡面积的95%.

高温试验,试验条件温度85℃±2℃,时间96小时,在室温条件下恢复24±2小时后进行测量.要求电性能满足2.1∽2.4的规定.

yijin-5
