PE77J时钟振荡器,PECL有源晶振,PE7745JEV-156.25MDK,进口低抖动晶振,Pletronics振荡器
频率:156.25MHz

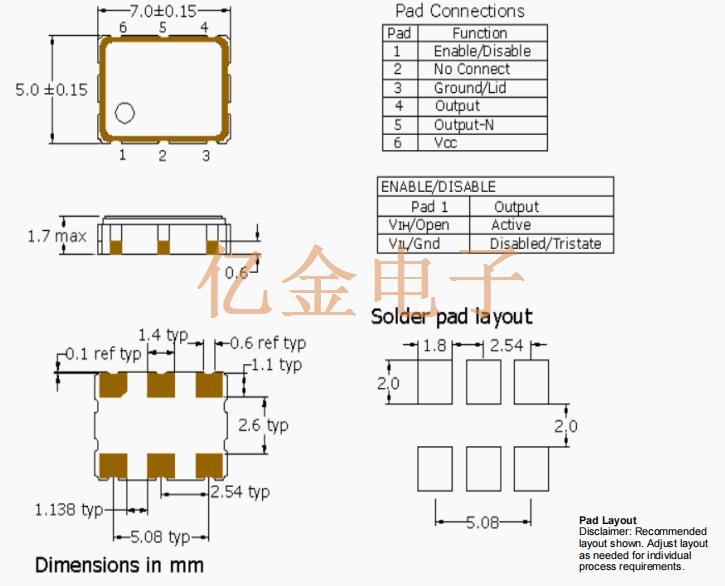

尺寸:7.00 x 5.00 mm
PE77J时钟振荡器,PECL有源晶振,PE7745JEV-156.25MDK,进口低抖动晶振,Pletronics振荡器
Pletronics. Inc 是一家美国专业从事石英晶体谐振器(Crystal Resonators)、石英晶体振荡器(Oscillators)及频率控制元件设计、生产与销售的领先制造商。自1970年成立以来,公司始终以高精度、高可靠性和定制化能力为核心竞争力,服务于全球通信、工业自动化、医疗设备、航空航天及消费电子等高端领域。
在高速数字电路和通信系统对时钟信号要求严苛的背景下,Pletronics晶振的 PE7745JEV - 156.25MDK振荡器表现卓越。作为进口的 PECL 有源晶振,也就是 PE77J 时钟振荡器,它以出色的性能满足了众多高精度应用的需求。该晶振能够稳定输出 156.25MHz 的频率,为电子设备提供精准的时钟基准。其显著优势在于低抖动特性,低抖动意味着信号的稳定性极高,能有效降低数据传输过程中的误码率,确保设备在高速运行时的可靠性。PECL(正发射极耦合逻辑)输出接口具有高速、低噪声的特点,能适应高速数据处理的要求。它适用于通信基站、高速网络设备、数据中心等对时钟信号质量要求极高的场景,可保障信号的准确传输和处理,提升整个系统的运行效率和稳定性。
PE77J时钟振荡器,PECL有源晶振,PE7745JEV-156.25MDK,进口低抖动晶振,Pletronics振荡器

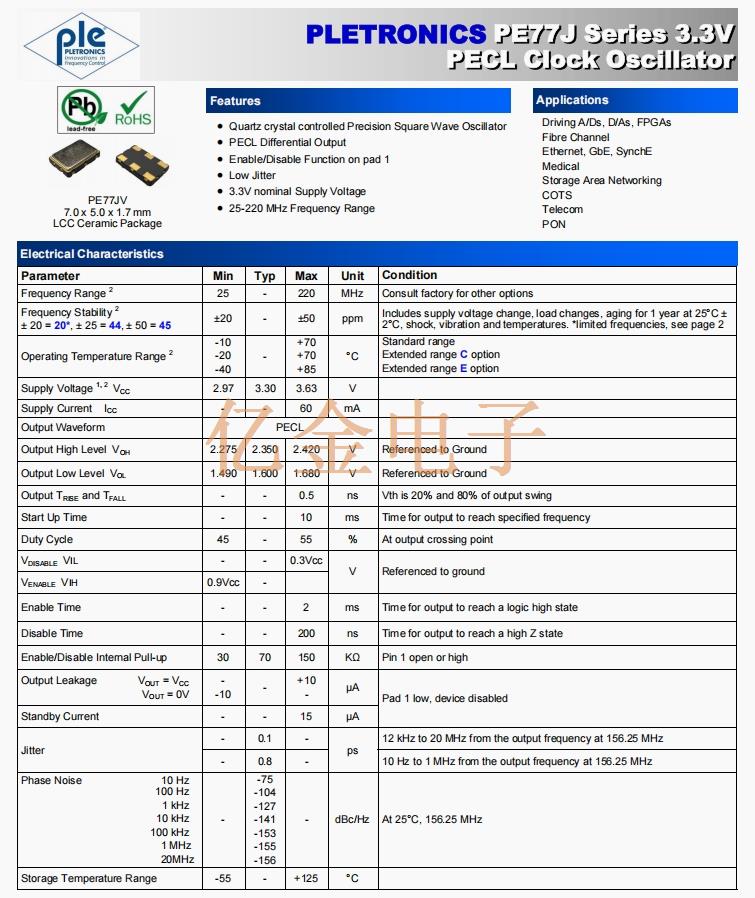

Parameter | Min | Typ | Max | Unit | |
Frequency Range 2 | 25 | - | 220 | MHz | |
Frequency Stability 2
± 20 = 20*, ± 25 = 44, ± 50 = 45
|
±20 | - | ±50 | ppm | |
Operating Temperature Range 2 |
-10 -20 -40 |
- |
+70 +70 +85 |
°C | |
Supply Voltage 1, 2 VCC | 2.97 | 3.30 | 3.63 | V | |
Supply Current ICC | - | - | 60 | mA | |
Output Waveform | PECL晶振 | ||||
Output High Level VOH | 2.275 | 2.350 | 2.420 | V | |
Output Low Level VOL | 1.490 | 1.600 | 1.680 | V | |
Output TRISE and TFALL | - | - | 0.5 | ns | |
Start Up Time | - | - | 10 | ms | |
Duty Cycle | 45 | - | 55 | % | |
VDISABLE VIL | - | - | 0.3Vcc | V | |
VENABLE VIH | 0.9Vcc | - | |||
Enable Time | - | - | 2 | ms | |
Disable Time | - | - | 200 | ns | |
Enable/Disable Internal Pull-up | 30 | 70 | 150 | KΩ | |
Output Leakage VOUT = VCC VOUT = 0V |
- -10 |
- |
+10 - |
µA | |
Standby Current | - | - | 15 | µA | |
Jitter | - | 0.1 | - | ps | |
- | 0.8 | - | |||
Phase Noise 10 Hz
100 Hz
1 kHz
10 kHz
100 kHz
1 MHz
20MHz |
- |
-75 -104 -127 -141 -153 -155 -156 |
- | dBc/Hz | |
Storage Temperature Range | -55 | - | +125 | °C |
PE77J时钟振荡器,PECL有源晶振,PE7745JEV-156.25MDK,进口低抖动晶振,Pletronics振荡器
PE77J时钟振荡器,PECL有源晶振,PE7745JEV-156.25MDK,进口低抖动晶振,Pletronics振荡器
所有有源晶振产品的共同点
1、抗冲击
产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
2、辐射
暴露于辐射环境会导致产品性能受到损害,因此应避免照射。
3、化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。
4、粘合剂
请勿使用可能导致产品所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)
5、卤化合物
请勿在卤素气体环境下使用石英晶振产品。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。
6、静电
过高的静电可能会损坏产品,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。
