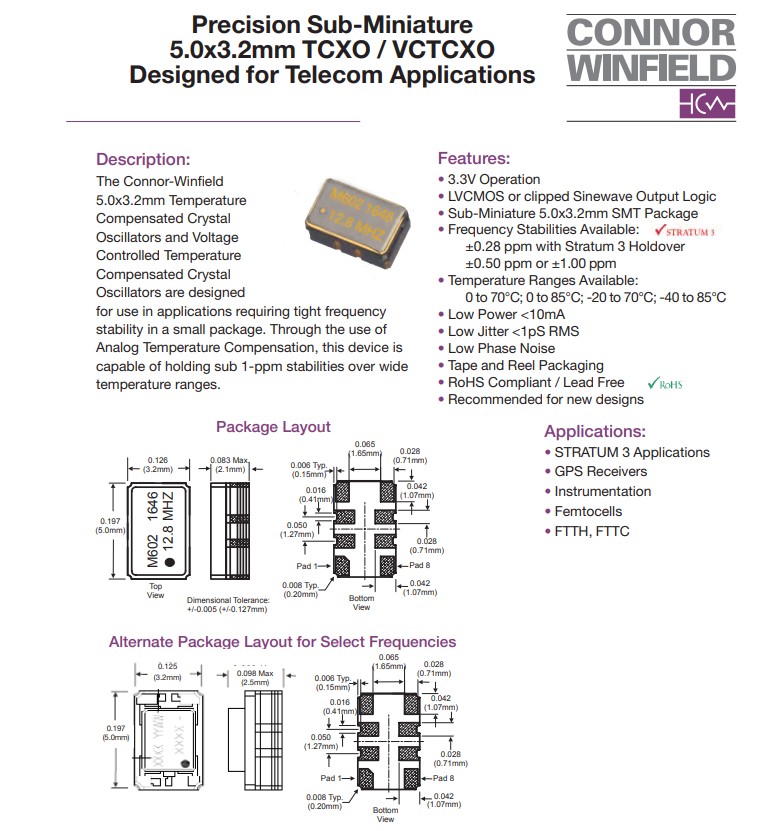

康纳温菲尔德晶振,M04,M05晶振,VC-TCXO晶振
频率:6.4~49.152MHZ
尺寸:5.0*3.2mm
康纳温菲尔德晶振,M04,M05晶振,VC-TCXO晶振是指带有电压温度补偿的一种。通常是用于较为高端的智能设备中,具有低电压、低功耗、超高精度的特点。
不同的是压控晶振可以通过压控端的电压微调控制输出的频率的高低,而温补晶振则自动根据环境温度的变化对频率输出进行补偿,使输出的频率稳定,当然一些温补晶振也带有压控端。
康纳温菲尔德晶振公司全球计时解决方案包括两个石英晶体操作;一个晶体振荡器设计制造集团,以及一个专门设计同步时钟、PLL模块的定时产品组,以及用于电信和数据通信应用的特殊函数ASICs,以及全球定位系统(GPS)基于同步以太网应用的定时解决方案.康纳温菲尔德晶振公司拥有广泛的系列产品,比如:晶振,石英晶振, 温补晶振,石英晶体振荡器, (PXO)普通晶体振荡器,(TCXO)温补晶体振荡器,(OCXO)恒温晶体振荡器等.还包括标准频率控制装置,以定制定时、蜂窝和全球定位系统解决方案.
康纳温菲尔德晶振公司继续在频率控制产品设计上进行创新,利用其丰富的50年的历史和丰富的经验,提供高精度、高频率和高性能石英振荡器, (PXO)普通晶体振荡器,(TCXO)温补晶体振荡器,(OCXO)恒温晶体振荡器等阵列.尽管引入了竞争共振技术,但基于石英的振荡器仍然提供了长期和短期稳定精度的最高水平,以及与目前可用的其他频率控制技术相比,低抖动和低相位噪音信号产生.
康纳温菲尔德晶振公司为广泛的应用程序提供各种晶振,石英晶振,贴片晶振,晶体振荡器等水晶产品.标准晶体具有低老化、低串联电阻、基本或三次超调模式,且符合RoHS的要求.精密水晶提供非常低的老化,高Q /低相位噪音,倒置的台面设计,也符合RoHS的标准.我们还专门研究石英晶体微平衡技术,为生物医学传感器、金属沉积监测器、环境监测、化学反应监测器以及大量其他应用提供无限的设计可能性.

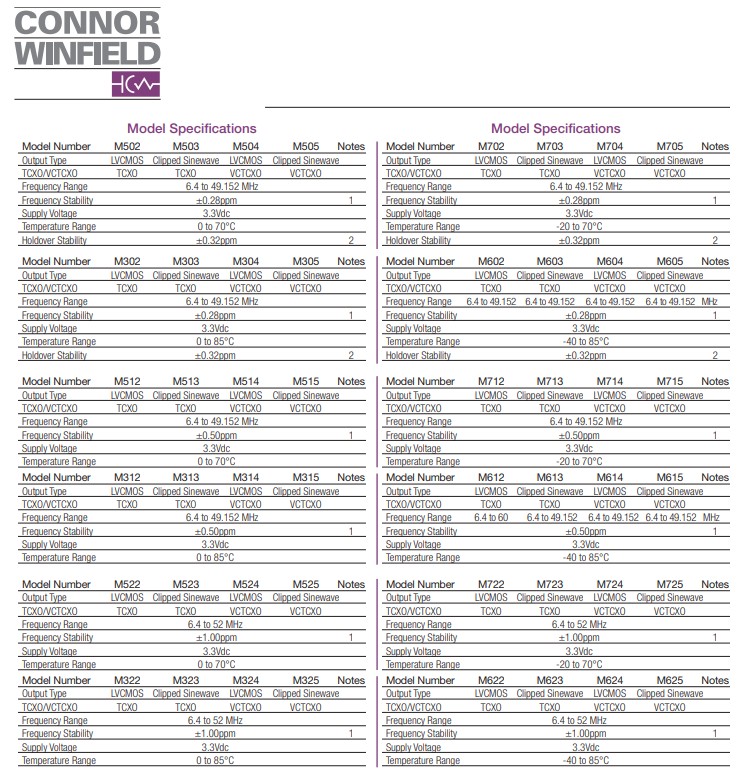

TX214晶振 (VC-TCXO) | |
Storage Temperature | -40 - 85 °C |
Supply Voltage | 3.3 Vdc |
Center Frequency | 6.4 - 49.152 MHz |
Frequency Calibration (TCXO Models) | ±0.28ppm ppm |
Aging First Year | ±1.0 ppm |
Total Aging for 10 years | ±1.0 ppm |
Supply Voltage Variation. (Vcc±5%) | -0.025 - 0.025 ppm |
Supply Voltage |
1.8 Vdc Models 1.710 1.800 1.890 Vdc 2.5 Vdc Models 2.375 2.500 2.625 Vdc |
2.8 Vdc Models 2.660 2.800 2.940 Vdc 3.3 Vdc Models 3.135 3.300 3.465 Vdc |
|
Supply Curren | 2 MA |
那么,晶振坏的原因有哪些?晶振使用中需要注意什么?
大体归结如下:康纳温菲尔德晶振,M04,M05晶振,VC-TCXO晶振
1、晶振不能摔、怕强烈震动!强烈机械振动和物理过载冲击都易造成晶振损坏。主要原因是造成晶振漏气或晶片破碎。
2、回流焊温度过高或焊接时间过长会导致晶振性能不稳定或损坏。
3、晶振的一脚跟GND短路(金属外壳与GND连通),晶振则无法起振。
4、晶振的外接电容漏电或者短路造成晶振不正常工作。
5、针对有源晶振,需要更加注意防静电保护,以防静电击穿有源晶振。另外,请找对有源晶振电压输入脚位且电压输入不能超规。
6、针对无源晶振,注意外接电容与晶振本身负载电容的匹配。外接电容过大或过小都可能导致晶振不正常工作。
7、超声波封焊方式会对晶振造成不同程度破坏,如破坏晶片固定胶点或石英晶片。
8、针对直插式晶振,请避免人为的对晶振引线的强力拉扯,以防造成晶振漏气,引发晶振电气参数不良。
