Pletronics晶振,有源晶振,LV96晶振,LV98晶振
频率:10.9M~670MHZ

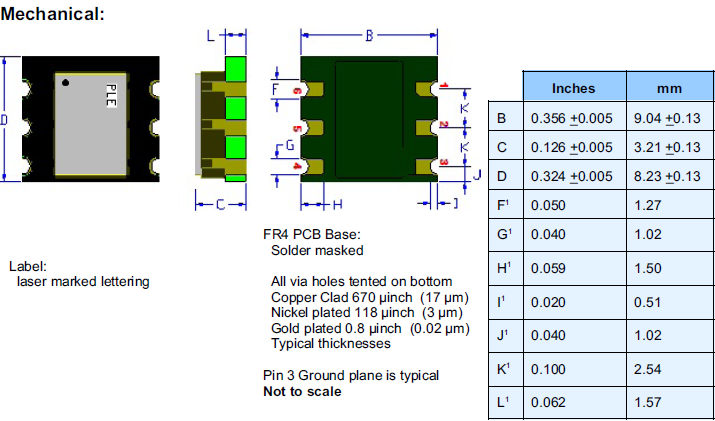

尺寸:9.1X8.9mm
差分晶振作为目前行业中高要求、高技术石英晶体振荡器,具有相位低、损耗低的特点.差分贴片晶体振荡器使用于产品中能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰(EMI)是高度免疫的.
Pletronics晶振公司创建于1979年,主要研发生产晶振,石英晶振,有源晶体,石英晶体振荡器等元件.至今已有超过30年之久的工程和制造经验.所生产的产品使用范围广包括亚洲、欧洲和北美的制造业.Pletronics晶振公司拥有国际工程,物流和销售支持.产品设计创新,价格竞争有优势,订货交期时间短在业界具有较好的声誉.
Pletronics晶振公司关注用户需求,不断研发新品,改善现有产品.能够满足不同客户对于石英晶振, 贴片晶振,温补晶体振荡器等频率控制元件的需求提供一个完整的解决方案.
Pletronics晶振,有源晶振,LV96晶振,LV98晶振,差分晶振的使用特点在于能够从50MHZ频率做到700MHZ的超高频点.特别是“SAW单元极低的抖动振荡器”能达到声表面波等要求值,简称为“低抖动振荡器”.此款晶振电源电压相较于之前能够做到2.5V~3.3V之间,其工作温度以及储存温度范围远远超过了普通晶振,达到了-45°~+100°的温度范围,差分晶振的精度值(PPM)可精确到±10PM,普通晶振达不到的输出电压,差分晶振做到了1V,起振时间超快为0秒,随机抖动性能0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.都是较为常见的,相位抖动能从0.3ps Max-1ps Max.
石英晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.
Pletronics晶振型号 |
符号 |
LV96晶振 |
输出规格 |
- |
LVDS |
输出频率范围 |
fo |
10.9~670MHz |
电源电压 |
VCC |
+2.5V±0.125V/+3.3V±0.165V |
频率公差 |
f_tol |
±50×10-6 max., ±100×10-6 max. |
保存温度范围 |
T_stg |
-40?+85℃ |
运行温度范围 |
T_use |
-10?+70℃ ,-40?+85℃ |
消耗电流 |
ICC |
20mA max. |
待机时电流(#1引脚"L") |
I_std |
10μA max. |
输出负载 |
Load-R |
100Ω (Output-OutputN) |
波形对称 |
SYM |
45?55% [at outputs cross point] |
0电平电压 |
VOL |
-更所晶振参数请联系我们http://www.vc-tcxo.com |
1电平电压 |
VOH |
- |
上升时间 下降时间 |
tr, tf |
0.4ns max. [20?80% Output-OutputN] |
差分输出电压 |
VOD1, VOD2 |
0.247?0.454V |
差分输出误差 |
⊿VOD |
50mV [⊿VOD=|VOD1VOD2|] |
补偿电压 |
VOS |
1.125?1.375V |
补偿电压误差 |
⊿VOS |
50mV |
交叉点电压 |
Vcr |
- |
OE端子0电平输入电压 |
VIL |
VCC×0.3 max. |
OE端子1电平输入电压 |
VIH |
VCC×0.7 min. |
输出禁用时间 |
tPLZ |
200ns |
输出使能时间 |
tPZL |
2ms |
周期抖动(1) |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
总抖动(1) |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)] |
相位抖动 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |
符号 |
LV98晶振 |
|
输出规格 |
- |
LVDS |
输出频率范围 |
fo |
10.9~670MHz |
电源电压 |
VCC |
+2.5V±0.125V/+3.3V±0.165V |
频率公差 |
f_tol |
±50×10-6 max., ±100×10-6 max. |
保存温度范围 |
T_stg |
-40?+85℃ |
运行温度范围 |
T_use |
-10?+70℃ ,-40?+85℃ |
消耗电流 |
ICC |
20mA max. |
待机时电流(#1引脚"L") |
I_std |
10μA max. |
输出负载 |
Load-R |
100Ω (Output-OutputN) |
波形对称 |
SYM |
45?55% [at outputs cross point] |
0电平电压 |
VOL |
-更多晶振参数请联系我们http://www.vc-tcxo.com |
1电平电压 |
VOH |
- |
上升时间 下降时间 |
tr, tf |
0.4ns max. [20?80% Output-OutputN] |
差分输出电压 |
VOD1, VOD2 |
0.247?0.454V |
差分输出误差 |
⊿VOD |
50mV [⊿VOD=|VOD1VOD2|] |
补偿电压 |
VOS |
1.125?1.375V |
补偿电压误差 |
⊿VOS |
50mV |
交叉点电压 |
Vcr |
- |
OE端子0电平输入电压 |
VIL |
VCC×0.3 max. |
OE端子1电平输入电压 |
VIH |
VCC×0.7 min. |
输出禁用时间 |
tPLZ |
200ns |
输出使能时间 |
tPZL |
2ms |
周期抖动(1) |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
总抖动(1) |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)] |
相位抖动 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |
在使用Pletronics晶振时应注意以下事项:
石英晶体振荡器和实时时钟模块:
所有石英晶体振荡器和实时时钟模块都以IC形式提供.
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.
电源线路
电源的线路阻抗应尽可能低.Pletronics晶振,有源晶振,LV96晶振,LV98晶振
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND.
热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
深圳市亿金电子有限公司 SHENZHEN YIJIN ELECTRONICS CO;LTD
联系人黄娜:18924600166
工作QQ:857950243
贸易通:yijindz2014
座机:0755-27876565
邮箱:yijindz@163.com
微信:yijindz,公众号:NDKcrystal
地址:广东省深圳市宝安区107国道旁甲岸路
