Jauch晶振,石英晶体,JXS32晶振,JXS32P4晶振,JXS32-WA晶振
频率:10M~54MHZ
尺寸:3.2X2.5mm
Jauch晶振集团是石英晶体、晶体振荡器和电池技术的主要专家之一.公司成立于1954年,现在是一家领先的压电石英晶体元器件、压电石英晶体、有源晶体频率控制产品行业的公司,最近也有创新的MEMS计时时钟.
Jauch晶振深入的技术咨询、高应用程序和认证技术、先进的测试环境、高可用性和快速交付的产品以及世界上最大的频率生成设备仓库.
自2003年以来,Jauch Quartz France一直是Jauch晶振集团的组成部分.快速反应时间,一个有才华员工的小而灵活的团队,以及我们强大的客户中心使我们成为典型的Jauch公司.我们提供各种压电石英晶体元器件、压电石英晶体、有源晶体、石英晶振,有源晶振,压控振荡器产品,从Jauch的产品组合.电力供应、连接器和电缆、声学组件、键盘和变压器为我们提供了在法国市场上额外的销售和增长机会.
Jauch石英晶振集团位于villingen - schwenningen的总部的生产设施,以及时的方式满足世界各地的客户需求:MEMS振荡器在我们自己的生产设施中配置和交付,并注重及时.
Jauch晶振,石英晶体,JXS32晶振,JXS32P4晶振,JXS32-WA晶振,小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.
Jauch晶振规格 |
单位 |
JXS32晶振频率范围 |
石英晶振基本条件 |
标准频率 |
f_nom |
10.00MHZ~54.0MHZ |
标准频率 |
储存温度 |
T_stg |
-40°C ~ +125°C |
裸存 |
工作温度 |
T_use |
-40°C ~ +90°C |
标准温度 |
激励功率 |
DL |
200μW Max. |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±50 × 10-6 (标准), |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
8pF ,10PF,12PF,20PF |
不同负载电容要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
Jauch晶振规格 |
单位 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
10.00MHZ~54.0MHZ |
标准频率 |
储存温度 |
T_stg |
-40°C ~ +125°C |
裸存 |
工作温度 |
T_use |
-40°C ~ +125°C |
标准温度 |
激励功率 |
DL |
200μW Max. |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±50 × 10-6 (标准), |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
8pF ,10PF,12PF,20PF |
不同负载电容要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
Jauch晶振规格 |
单位 |
JXS32-WA晶振频率范围 |
石英晶振基本条件 |
标准频率 |
f_nom |
13.56MHZ~52MHZ |
标准频率 |
储存温度 |
T_stg |
-40°C ~ +125°C |
裸存 |
工作温度 |
T_use |
-40°C ~ +105°C |
标准温度 |
激励功率 |
DL |
200μW Max. |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±50 × 10-6 (标准), |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
8pF ,10PF,12PF,20PF |
不同负载电容要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |

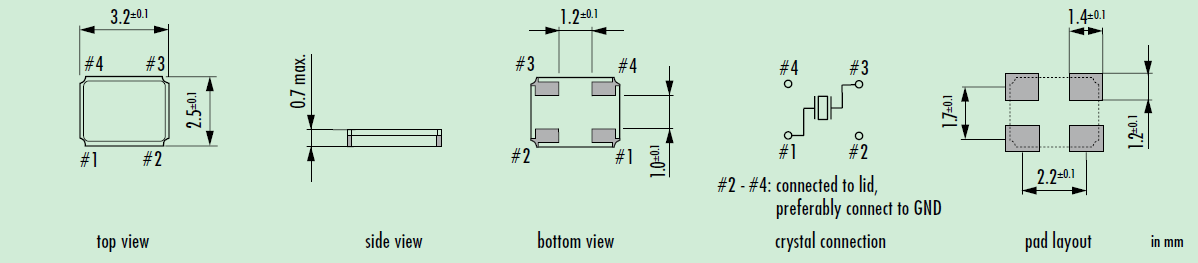

JXS32晶振尺寸图:

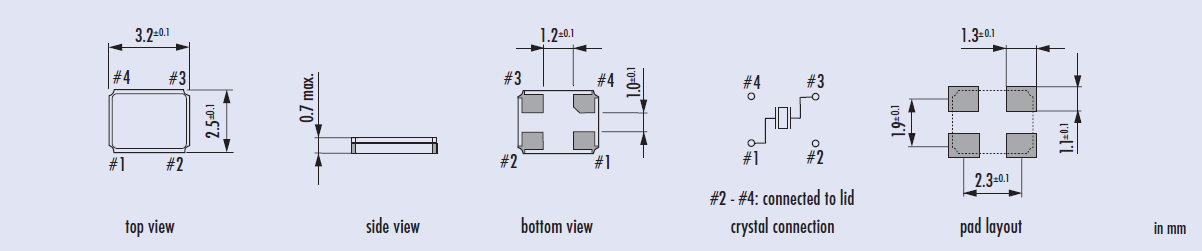

JSX32P4晶振尺寸图:

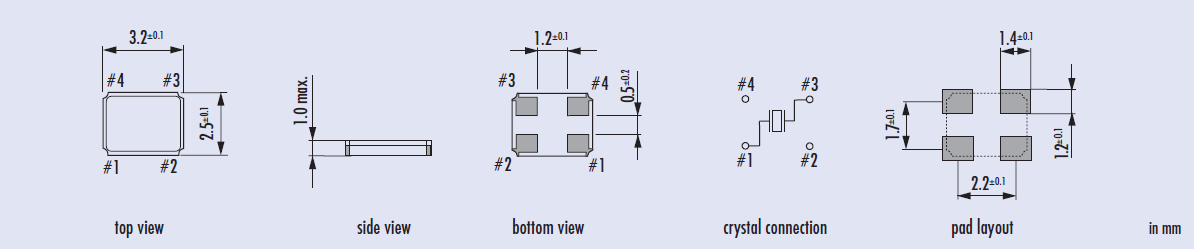

JXS32-WA晶振尺寸图:
在使用Jauch晶振时应该注意以下事项:
以下是设计振荡回路
产品设计人员在设计振荡回路的注意事项
1. 驱动能力

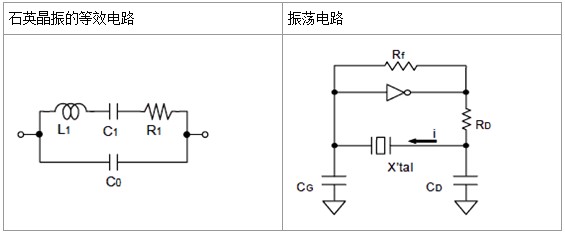

驱动能力说明石英晶体振荡器所需电功率,其计算公式如下:
驱动能力 (P) = i2?Re
其中i表示经过晶体单元的电流,
Re表示石英晶振的有效电阻,而且 Re=R1(1+Co/CL)2.

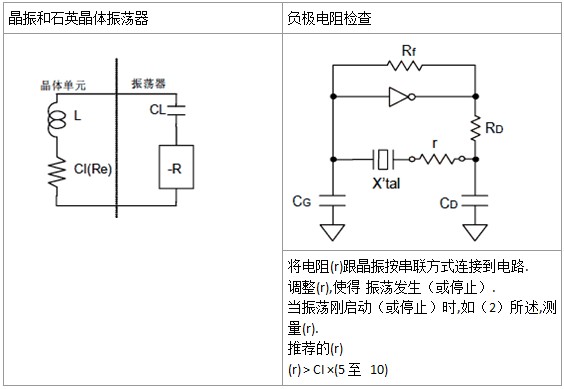

2. 振荡补偿
除非在振荡电路中提供足够的负极电阻,否则会增加振荡启动时间,或不发生振荡.为避免该情况发生,请在电路设计时提供足够的负极电阻.Jauch晶振,石英晶体,JXS32晶振,JXS32P4晶振,JXS32-WA晶振
3. 负载电容

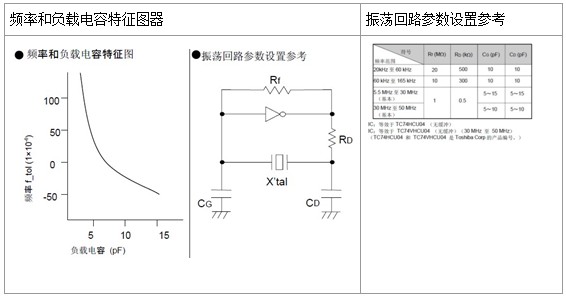

如果振荡电路中晶振的负载电容不同,可能导致振荡频率与设计频率之间产生偏差,如下图所示.电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS.
其中CS表示电路的杂散电容.
