golledge晶振,圆柱晶振,GWX-26晶振,GDX-1晶振
频率:32.768KHz
尺寸:2*6mm
高利奇晶振公司自1990年我们成立以来,一直享有空前的成功。经过多年的持续增长,高利奇公司现在是英国领先的石英晶振产品供应商。这一增长是通过保持我们对客户的需求以及努力达到并超越他们的努力来实现的。我们的团队成员拥有丰富的行业经验,关心他们的支持,并在他们的解决方案中创造力。他们确保您快速完成项目完成所需。golledge晶振,圆柱晶振,GWX-26晶振
现在我们的部件更容易在您的设计中使用,因为我们所有最受欢迎的产品都包含在我们的CadSoft EAGLE零件库中,可直接从CadSoft或CadSoft。我们的服务和产品的质量,以及管理我们对环境的影响是我们的首要任务。我们的全部产品是在本网站的产品领域指定的,是最新信息的确定来源,包括数据表、产品公告、白皮书等。2*6插件型音叉表晶,石英圆柱晶体,GWX-26晶振
高利奇晶振,圆柱晶振,GWX-26晶振,GDX-1晶振插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用。并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,圆柱晶振也能正常工作。外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验。2*6插件型音叉表晶,石英圆柱晶体,GWX-26晶振
高利奇晶振规格 |
单位 |
GWX-26晶振 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
32.768KHZ |
标准频率 |
|
储存温度 |
T_stg |
-40°C ~ +85°C |
裸存 |
|
工作温度 |
T_use |
-20°C ~ +70°C |
标准温度 |
|
激励功率 |
DL |
1.0μW Max. |
推荐:1μW ~ 100μW |
|
频率公差 |
f_— l |
±20 × 10-6 (标准), |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8.0pF~12.5pF |
不同负载要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±3 × 10-6 / year Max. |
+25°C,第一年 |
高利奇晶振规格 |
单位 |
GDX-1晶振频率范围 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
32.768KHZ |
标准频率 |
|
储存温度 |
T_stg |
-40°C ~ +125°C |
裸存 |
|
工作温度 |
T_use |
-40°C ~ +85°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ~ 100μW |
|
频率公差 |
f_— l |
±50 × 10-6 (标准), |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
7pF ~ ∞ |
不同负载要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |

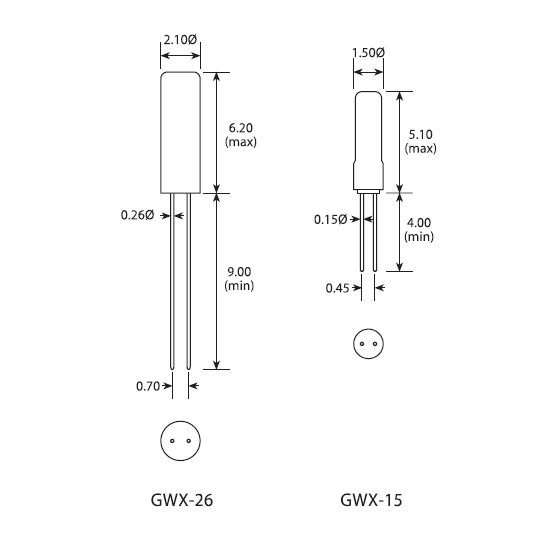

GWX-26晶振尺寸图:

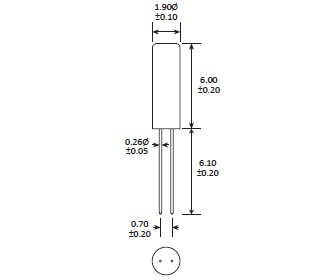

GDX-1晶振尺寸图:
超声波清洗
(1)使用AT-切割晶体和表面声波(SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。2*6插件型音叉表晶,石英圆柱晶体,GWX-26晶振
(2)使用2*6mm圆柱晶振和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏。
(3)请勿清洗开启式产品
(4)对于可清洗产品,应避免使用可能对2*6mm晶振产生负面影响的清洗剂或溶剂等。
(5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响晶振的可靠性和质量。请清理残余的助焊剂并烘干PCB。
操作
请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。golledge晶振,圆柱晶振,GWX-26晶振,GDX-1晶振
使用环境(温度和湿度)
请在规定的温度范围内使用进口32.768K。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。
