Raltron晶振,贴片晶振,F10晶振

频率：20M~45MHZ

尺寸：6.0X3.5mm

6035封装石英贴片晶振分为四个焊接脚和两个焊接脚，在不同环境下的多功能产品中具有高可靠性特点，不含铅汞符合欧盟要求的环保要求。贴片晶振相较于插件晶振能够应用于高速自动贴片机焊接，6035封装石英表贴式晶体谐振器小型设计，是笔记本、数码相机、智能手机、USB接口等智能设备优先选用的贴片晶振型号。

订购热线：0755-27876565

Raltron-1

Raltron晶振公司在其位于迈阿密的工厂生产一些较为高端精密的石英晶体振荡器,有源晶振,温补振荡器.相对于一些石英晶体谐振器,石英晶体,贴片晶振,时钟振荡器以及过滤器,陶瓷谐振器,滤波器等则是在国内几个工厂生产.通过将这些产品从香港的物流中心运往世界各地,Raltron晶振公司全体员工均以追求完美的服务以及卓越的品质为工作理念.

拉隆晶振,石英晶体,贴片晶振,水晶振荡子,既有插件式也有SMD贴片式,广泛使用于汽车电子,智能设备等产品中.

高精度石英晶体振荡器,普通晶体振荡器（SPXO）、压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）等,高频率范围,低电压,低损耗的特点满足恶劣环境中使用以及产品对于电力的需求.

同步模块提供完整的时间解决方案,晶振,石英晶振,石英晶体谐振器,贴片晶振,陶瓷谐振器,声表滤波器,陶瓷滤波器等用于GPS的时钟同步,网络通讯,以及无线设备等.

yijin-1

Raltron晶振,贴片晶振,F10晶振,6035封装石英贴片晶振分为四个焊接脚和两个焊接脚，两个焊接脚的陶瓷面封装晶振归类于我们前面介绍晶振的文章中所说过的压电石英晶体谐振器。在不同环境下的多功能产品中具有高可靠性特点，不含铅汞符合欧盟要求的环保要求。6035两脚贴片晶振通过严格的频率分选，为编带盘装产品。贴片晶振相较于插件晶振能够应用于高速自动贴片机焊接，6035封装石英表贴式晶体谐振器小型设计，是笔记本、数码相机、智能手机、USB接口等智能设备优先选用的贴片晶振型号。

贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.

yijin-2

Raltron晶振规格	单位	F10晶振频率范围	石英晶振基本条件
标准频率	f_nom	20MHZ~45MHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-20°C ～ +70°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10-6 (标准), (±15 × 10-6 ～ ±50 × 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.VC-tcxo.com
频率温度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	8pF ,10PF,12PF,20PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

yijin-3

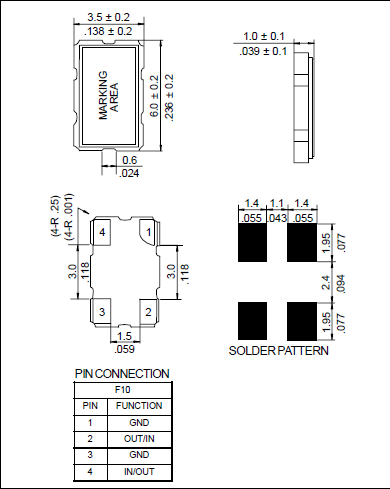

f-10 6035

yijin-4 在使用Raltron石英晶振时应注意以下事项：

石英晶体振荡器和实时时钟模块：

所有石英晶体振荡器和实时时钟模块都以IC形式提供.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）.

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND.Raltron晶振,贴片晶振,F10晶振

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

yijin-5
