美国ECS晶振,贴片晶振,ECX-53B晶振,ECS-100-20-30B-TR晶振
频率:8M~150MHZ

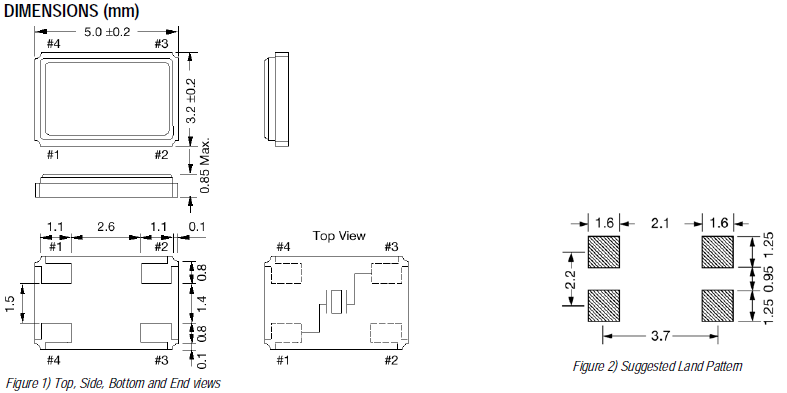

尺寸:5.0x3.2mm
ECS Inc.晶振集团是一家私人控股的全球领先企业,在维护全球日益增长的高可靠性创新频率控制设备需求方面处于领先地位.一流的研究公司和电子设备设计者,是全球领先的15家开发和生产创新频率控制解决方案的石英晶体,贴片晶振,石英晶体振荡器制造商,超过600家.ECS Inc晶振支持劳动力在香港、韩国、韩国、烟台、中国和美国的生产设施和物流中心超过225家.
ECS Inc晶振有大约100家联合销售办事处和遍布全球15个国家的合作伙伴.我们有世界级的市场营销、销售、分销、工程和客户服务团队,他们每天都参与一个全球性的技术网络,他们的焦点仅仅是为客户提供最好的解决方案.
自1980年ECS晶振集团成立以来,在国际范围内进行了近35年的业务,自成立以来已超过30亿的频率控制组件,致力于为世界提供最先进的创新频率控制技术.ECS公司坚持以创新为中心的企业文化,旨在促进和发展每一个无价值的伙伴关系的创造力,使我们能够最大限度地满足不断变化的全球电子市场的需求.
ECS Inc.晶振集团与世界各地的组织合作,几乎每一个行业,以及每一个规模,从初创企业到全球财富500强组织.所使用到的晶振,贴片晶振,石英晶体振荡器,有源晶振压控晶振等元件遍布各行各业.
•工业应用例如监控、过程控制、RFID、库存跟踪、自动售货监控、数据链接、条形码阅读设备
•商业应用程序,如门播音员、照明和水控制、安全与访问系统、门控、远程激活、记分牌、订购和寻呼系统
•汽车应用例如远程无钥匙入口和轮胎压力监测
•消费者产品,如电子玩具、家庭安全、门和车库门、intercoms、气象站和灌溉控制器
•医疗产品,如病人呼叫和监控系统、残疾人辅助设备、远程病人数据记录和实时无线监控设备.
•网络、存储、4G BTS、女性细胞、视频、Sonet / SDH、服务器、电信和工业监控系统、
ECS Inc集团拥有顶尖人才和技术,以及创新的产品开发理念,使其能够解决复杂的客户问题.石英晶振,贴片晶振,有源晶振,压电水晶的批量生产在日本、中国、台湾和韩国的世界级认证的制造设施.内部检测和测试确保所有产品达到或超过ECS公司的质量保证标准.这些制造地点拥有最严格的质量管理认证,开始于ISO 9001 / 2008、同位素的ISO14001和AECQ产品的国际组织.
美国ECS晶振,贴片晶振,ECX-53B晶振,ECS-100-20-30B-TR晶振,贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
石英晶振的切割设计:用不同角度对晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型.不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶振目前主要使用的有 AT 切、BT 切.其它切型还有 CT、DT、GT、NT 等.超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用,晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此石英晶振晶片设计的计算机程序,该程序晶振的晶片外形尺寸已全面应用并取得很好的效果.
ECSInc晶振规格 |
单位 |
ECX-53B晶振频率范围 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
8MHZ~150MHZ |
标准频率 |
|
储存温度 |
T_stg |
-55°C ~ +125°C |
裸存 |
|
工作温度 |
T_use |
-20°C ~ +70°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ~ 100μW |
|
频率公差 |
f_— l |
±50 × 10-6 (标准), |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8pF ,10PF,12PF,20PF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
在使用ECS晶振时应注意以下事项
晶振在工作中出现异常技术问题:
这些晶振知识介绍是指,晶振在产品上线之后发生不良品或者没反应的情况下,自检办法.石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题.请按照确定的因素和可能的解决方案的说明.
我们从晶振使用输出无信号开始寻找相关问题.
我们可以先使用示波器或者频率计数器来检查石英晶体终端的两个信号,如果没有信号输出,请按照步骤1-1到1-4步执行检查.如果有从石英晶振(XOUT)的输出端子的输出信号,而是从在终端(辛)输出没有信号,请检查石英晶振体以下step1-5到步骤1-6.
你可以先把晶体卸载下来并测试ECS晶振的频率和负载电容,看看他们是否能振动,也可以使用专业的石英晶体测试仪器来检测 .如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果.
如果有下列情况发生,晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把产品发送回我公司分析.如果晶振频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试.美国ECS晶振,贴片晶振,ECX-53B晶振,ECS-100-20-30B-TR晶振
比如等效电路测试如下:
