ECS-166.66-18-18-TR|16.6660MHz|30PPM|18PF|-40~85℃
频率:3.579M~30MHZ
尺寸:11.8x5.5mm

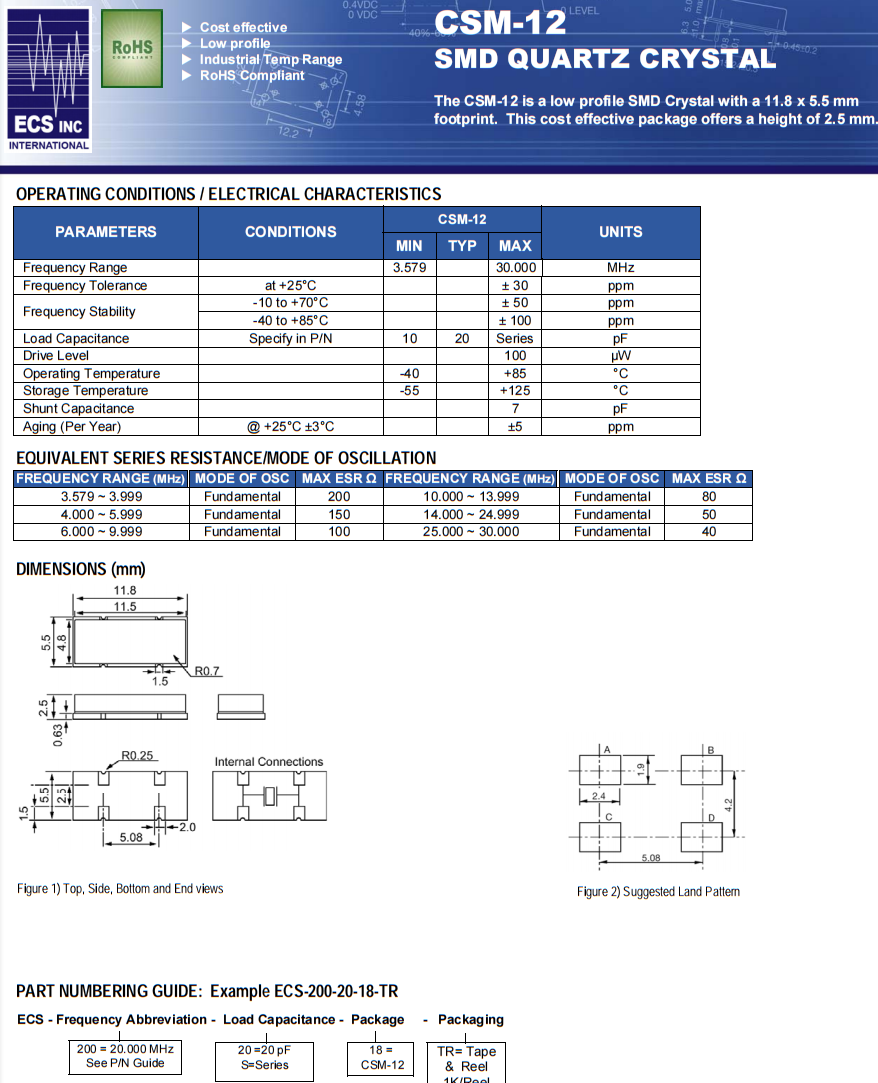

ECS-166.66-18-18-TR|16.6660MHz|30PPM|18PF|-40~85℃,美国ECS晶振晶振公司,成本效益高的,低轮廓,工业温度范围,RoHS兼容,CSM-12是一种低轮廓的SMD晶体,占地面积为11.8 x 5.5 mm。这个成本效益的包装提供2.5毫米的高度。
ECS-166.66-18-18-TR|16.6660MHz|30PPM|18PF|-40~85℃
PARAMETERS | CONDITIONS | CSM-12 | UNITS | |||||||||||
MIN | TYP | MAX | ||||||||||||
Frequency Range | 3.579 | 30.000 | MHz | |||||||||||
Frequency Tolerance | at +25°C | ± 30 | ppm | |||||||||||
Frequency Stability | - 10 to +70°C | ± 50 | ppm | |||||||||||
-40 to +85°C | ± 100 | ppm | ||||||||||||
Load Capacitance | Specify in P/N | 10 | 20 | Series | pF | |||||||||
Drive Level | 100 | µW | ||||||||||||
Operating Temperature | --40 | +85 | °C | |||||||||||
Storage Temperature | --55 | +125 | °C | |||||||||||
Shunt Capacitance | 7 | pF | ||||||||||||
Aging (Per Year) | @ +25°C ±3°C | ±5 | ppm |

ECS-166.66-18-18-TR|16.6660MHz|30PPM|18PF|-40~85℃
ECS原厂编码 | 型号 | 频率 | 频率偏差 | 负载电荷 | 工作温度 |
ECS-100-18-18-TR | CSM-12 | 10MHz | ±30ppm | 18pF | -40°C ~ 85°C |
ECS-100-S-18-TR | CSM-12 | 10MHz | ±30ppm | Series | -40°C ~ 85°C |
ECS-110.5-18-18-TR | CSM-12 | 11.0592MHz | ±30ppm | 18pF | -40°C ~ 85°C |
ECS-110.5-20-18-TR | CSM-12 | 11.0592MHz | ±30ppm | 20pF | -40°C ~ 85°C |
ECS-110.5-S-18-TR | CSM-12 | 11.0592MHz | ±30ppm | Series | -40°C ~ 85°C |
ECS-112.896-18-18-TR | CSM-12 | 11.2896MHz | ±30ppm | 18pF | -40°C ~ 85°C |
ECS-120-18-18-TR | CSM-12 | 12MHz | ±30ppm | 18pF | -40°C ~ 85°C |
ECS-120-S-18-TR | CSM-12 | 12MHz | ±30ppm | Series | -40°C ~ 85°C |
ECS-122.8-18-18-TR | CSM-12 | 12.288MHz | ±30ppm | 18pF | -40°C ~ 85°C |
ECS-143-20-18-TR | CSM-12 | 14.31818MHz | ±30ppm | 20pF | -40°C ~ 85°C |
ECS-143-S-18-TR | CSM-12 | 14.31818MHz | ±30ppm | Series | -40°C ~ 85°C |
ECS-147.4-18-18-TR | CSM-12 | 14.7456MHz | ±30ppm | 18pF | -40°C ~ 85°C |
ECS-153.6-18-18-TR | CSM-12 | 15.36MHz | ±30ppm | 18pF | -40°C ~ 85°C |
ECS-160-18-18-TR | CSM-12 | 16MHz | ±30ppm | 18pF | -40°C ~ 85°C |
ECS-160-S-18-TR | CSM-12 | 16MHz | ±30ppm | Series | -40°C ~ 85°C |
ECS-166.66-18-18-TR | CSM-12 | 16.666MHz | ±30ppm | 18pF | -40°C ~ 85°C |
ECS-184-18-18-TR | CSM-12 | 18.432MHz | ±30ppm | 18pF | -40°C ~ 85°C |
ECS-184-S-18-TR | CSM-12 | 18.432MHz | ±30ppm | Series | -40°C ~ 85°C |
ECS-196.6-S-18-TR | CSM-12 | 19.6608MHz | ±30ppm | Series | -40°C ~ 85°C |
ECS-200-18-18-TR | CSM-12 | 20MHz | ±30ppm | 18pF | -40°C ~ 85°C |
ECS-200-20-18-TR | CSM-12 | 20MHz | ±30ppm | 20pF | -40°C ~ 85°C |
ECS-200-S-18-TR | CSM-12 | 20MHz | ±30ppm | Series | -40°C ~ 85°C |
ECS-204.8-18-18-TR | CSM-12 | 20.48MHz | ±30ppm | 18pF | -40°C ~ 85°C |
ECS-221-18-18-TR | CSM-12 | 22.1184MHz | ±30ppm | 18pF | -40°C ~ 85°C |
ECS-240-16-18-TR | CSM-12 | 24MHz | ±30ppm | 16pF | -40°C ~ 85°C |
ECS-240-18-18-TR | CSM-12 | 24MHz | ±30ppm | 18pF | -40°C ~ 85°C |
ECS-240-20-18-TR | CSM-12 | 24MHz | ±30ppm | 20pF | -40°C ~ 85°C |
ECS-245.7-18-18-TR | CSM-12 | 24.576MHz | ±30ppm | 18pF | -40°C ~ 85°C |
ECS-250-18-18-TR | CSM-12 | 25MHz | ±30ppm | 18pF | -40°C ~ 85°C |
ECS-35-17-18-TR | CSM-12 | 3.579545MHz | ±30ppm | 17pF | -40°C ~ 85°C |
ECS-35-18-18-TR | CSM-12 | 3.579545MHz | ±30ppm | 18pF | -40°C ~ 85°C |
ECS-36-18-18-TR | CSM-12 | 3.6864MHz | ±30ppm | 18pF | -40°C ~ 85°C |
