Statek晶振,贴片晶振,CX9晶振

频率：32.768KHZ

尺寸：4.1X1.5mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等

订购热线：0755-27876565

STATEK-1

STATEK晶振公司在1970年开创了石英晶体,时钟振荡器的微小型技术,给频率控制行业带来了革命性的变化.时至今日Statek公司依旧注重品质,专注服务不断改进,致力于研发生产超薄,超小型石英晶振,贴片晶振,石英晶体,有源振荡器,温补晶体振荡器以及传感器等器件,产品均在美国研发设计,制造,检测.

STATEK晶振将水晶放置玻璃封装以及陶瓷盖封装内,人造水晶相较于其他使用机械生产的水晶要小的多.所生产水晶元件具有领先优势,具有以下特点：高稳定性,频率精准,保存温度范围广,抗老化性能强等特点.Statek石英晶振,晶体振荡器具有小型化,低功耗,优秀的耐冲击性,抗氧化性佳等特点.广泛使用于全球GPS定位系统,WLAN网络产品,网络控制器,无线基站,程控交换设备,精密仪器,GPS卫星,汽车应用,计算机,全球GPS定位系统,无线通讯,数码产品等等.

tatek晶振公司拥有先进的压电石英晶体、有源晶体工艺,精湛的技术以及掌握了各种操作模式中所有机械几何形状的石英谐振器的专业知识.以及先进的生产设备和测试仪器,采用IS09002质量管理体系进行生产、技术管理,能及时为晶振用户提供更好的服务.

yijin-1

Statek晶振,贴片晶振,CX9晶振,贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

美国STATEK石英晶振曲率半径加工技术：石英晶振晶片在球筒倒边加工时应用到的加工技术,主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法.如：1、是指球面加工曲率半径的工艺设计（ a、球面的余弦磨量； b、球面的均匀磨量；c、球面加工曲率半径的配合）2、在加工时球面测量标准的设计原则（曲率半径公式的计算）.

yijin-2

Statek晶振规格	单位	CX9晶振频率范围	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.vc-tcxo.com
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	8pF ,10PF,12PF,20PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

yijin-3

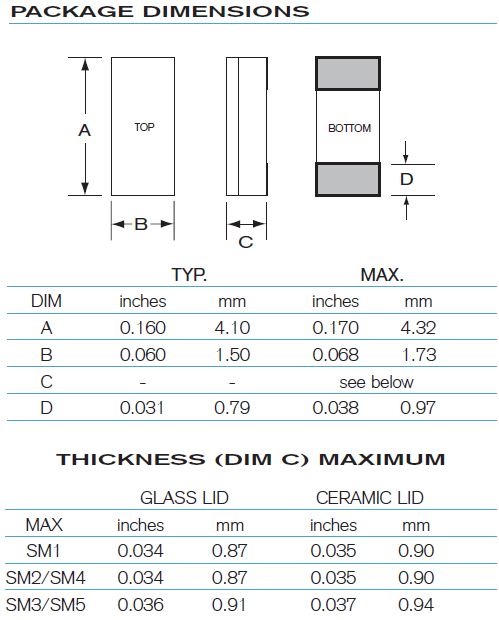

CX9晶振尺寸图：

CX9 10157 4.1_1.5

yijin-4 在使用Statek晶振时应注意以下事项：

石英晶体振荡器和实时时钟模块：

所有石英晶体振荡器和实时时钟模块都以IC形式提供.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.Statek晶振,贴片晶振,CX9晶振,CX9SM晶振

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）.

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND.

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

yijin-5
