golledge晶振,贴片晶振,CC1A晶振

频率：8.000MHz~30.000MHz

尺寸：8.0*3.7*1.75mm

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

订购热线：0755-27876565

总部位于西英格兰心脏地带的一个美丽的转换农场建筑的收集，golledge向全世界50多个国家的出口，占收入的60%以上。自从我们在1990年成立以来，golledge电子取得了前所未有的成功。经过多年的不断增长，我们现在是英国最主要的石英贴片晶振产品供应商。我们的产品广泛应用于电子工业，包括电信、卫星、微处理器、航空航天、汽车、仪器和医疗应用。golledge晶振,贴片晶振,CC1A晶振
电子技术和技术相关产业正在迅速发展。随着晶振技术进步和商业世界的发展，golledge拥有支持我们客户需求的资源和灵活性。golledge是英国发展最快的频率产品供应商。我们在竞争激烈的市场上继续成功是对我们的产品质量和出色的服务的敬意。我们的专业和高效的方法使我们成为许多领先的电子设备OEM和河北的首选供应商。8038陶瓷面封装晶体,工业级贴片晶振,CC1A晶振
yijin-1

高利奇晶振,贴片晶振,CC1A晶振.二脚SMD陶瓷面贴片晶振，表面陶瓷封装，其实是属于压电石英晶振，是高可靠的环保性能，严格的频率分选，编带盘装，可应用于高速自动贴片机焊接，产品本身设计合理，成本和性能良好，表面贴片型晶体谐振器，因本身体积小等优势，适用于移动通信终端的基准时钟等移动通信领域。产品本身编带包装方式，可对应自动高速贴片机应用，以及高温回流焊接（产品无铅对应），为无铅产品。8038陶瓷面封装晶体,工业级贴片晶振,CC1A晶振

yijin-2

高利奇晶振规格	单位	CC1A晶振		石英晶振基本条件
标准频率	f_nom	8.000MHZ~30.000MHz	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-55°C ～ +125°C	标准温度
激励功率	DL	100μW典型值，最大500μW	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.vc-tcxo.com/
频率温度特征	f_tem	±50 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	20pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3 × 10-6 / year Max.	+25°C,第一年

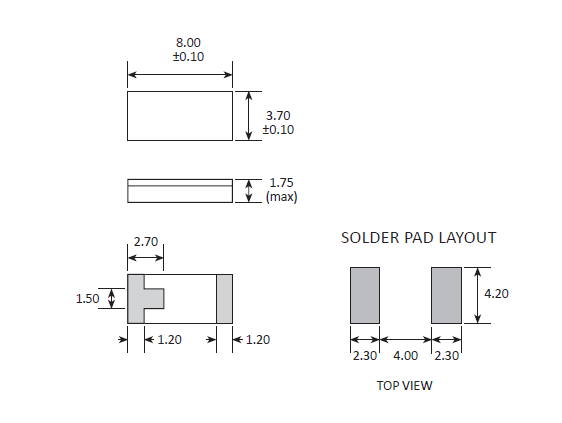

cc1a 8038

yijin-4

操作
请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。8038陶瓷面封装晶体,工业级贴片晶振,CC1A晶振
使用环境（温度和湿度）
请在规定的温度范围内使用8M无源晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。
晶体单元/谐振器
激励功率
在晶体单元上施加过多驱动力，会导致8038晶振特性受到损害或破坏。电路设计必须能够维持适当的激励功率（请参阅“激励功率”章节内容）。
负极电阻
除非振荡回路中分配足够多的负极电阻，否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）。
负载电容
振荡电路中负载电容的不同，可能导致消防设备晶振振荡频率与设计频率之间产生偏差。试图通过强力调整，可能只会导致不正常的振荡。在使用之前，请指明该振动电路的负载电容（请参阅“负载电容”章节内容）。golledge晶振,贴片晶振,CC1A晶振
