ATS061B-E|6.144MHz|30PPM|18PF|-40~85℃|49S

频率：6.144MHZ

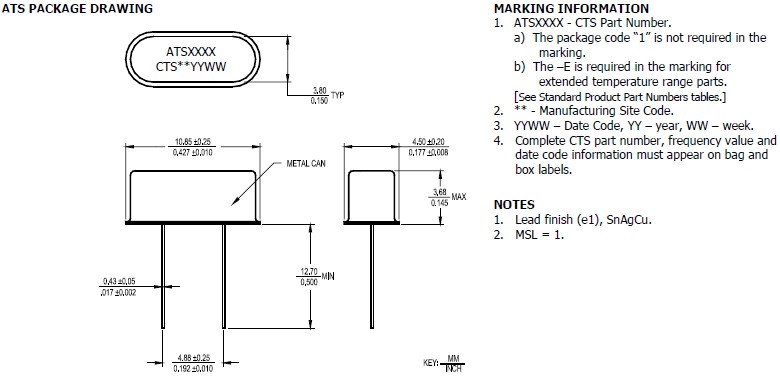

尺寸：10.85X4.5mm

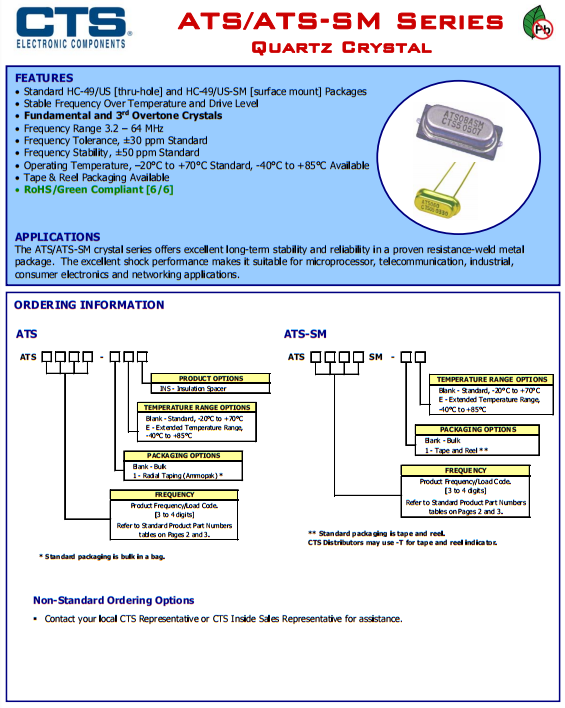

ATS061B-E|6.144MHz|30PPM|18PF|-40~85℃|49S,CTS晶振，标准HC-49/US[通孔]和HC-49/US-SM[表面安装]包稳定频率超过温度和驱动水平基础和第三泛音晶体频率范围3.2-64MHz频率容差，±30 ppm标准频率稳定性，±50 ppm标准工作温度，-20°+70°C标准，-40°+85°C可用磁带和卷轴包装可用RoHS/绿色兼容[6/6]，ATS/ATS-SM晶体系列在一个可靠的电阻焊接金属封装中提供了良好的长期稳定性和可靠性。优异的冲击性能使其适用于微处理器、电信、工业、消费电子和网络应用。

订购热线：0755-27876565

CTS-2

yijin-1

ATS061B-E|6.144MHz|30PPM|18PF|-40~85℃|49S,CTS晶振 ，标准HC-49/US[通孔]和HC-49/US-SM[表面安装]包稳定频率超过温度和驱动水平基础和第三泛音晶体频率范围3.2-64MHz频率容差，±30 ppm标准频率稳定性，±50 ppm标准工作温度，-20°+70°C标准，-40°+85°C可用磁带和卷轴包装可用RoHS/绿色兼容[6/6]，ATS/ATS-SM晶体系列在一个可靠的电阻焊接金属封装中提供了良好的长期稳定性和可靠性。优异的冲击性能使其适用于微处理器、电信、工业、消费电子和网络应用。

yijin-2

ATS061B-E|6.144MHz|30PPM|18PF|-40~85℃|49S

参数	数值
频率范围	3.2 MHz to 64.0 MHz
工作模式	Fundamental or 3rd Overtone
晶体切向	AT-Cut
频率容差@ +25°C	± 30 ppm Standard *
频率稳定公差（工作温度参考25°C读数）	± 50 ppm Standard *
工作温度范围	-20°C to +70°C * -40°C to +85°C Available, See Ordering Information
等效串联电阻	See ESR Table
负载电容或共振模式	See Standard Part Numbers tables *
分流电容(C0)	7.0 pF Maximum
驱动电平	100 µW Typical, 1,000 µW Maximum
老化	±3 ppm/yr Typical, ±5 ppm/yr Maximum
绝缘电阻	500 Ohms @ DC 100V
储存温度范围	-40°C to +85°C
回流条件，根据JEDEC J-STD-020	+260°C Maximum, 10 Seconds Maximum

yijin-3

ATS061B-E|6.144MHz|30PPM|18PF|-40~85℃|49S

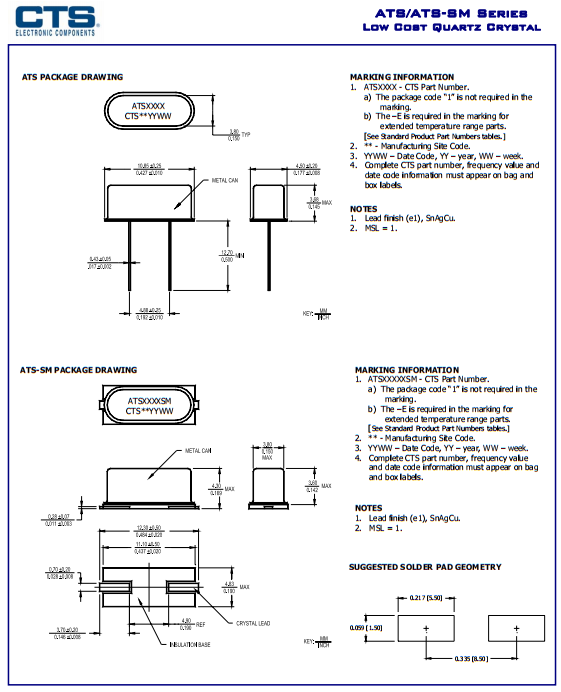

ATS(1)

ATS(2)

CTS原厂编码	生产厂家	型号	频率	频率偏差	负载电容	ESR (Equivalent Series Resistance)电阻	Operating Temperature 工作温度
ATS16B	CTS晶振	ATS	16MHz	±30ppm	18pF	40 Ohm	-20°C ~ 70°C
ATS073-E	CTS晶振	ATS	7.3728MHz	±30ppm	20pF	80 Ohm	-40°C ~ 85°C
ATS080B	CTS晶振	ATS	8MHz	±30ppm	18pF	60 Ohm	-20°C ~ 70°C
ATS100B-E	CTS晶振	ATS	10MHz	±30ppm	18pF	60 Ohm	-40°C ~ 85°C
ATS061B-E	CTS晶振	ATS	6.144MHz	±30ppm	18pF	80 Ohm	-40°C ~ 85°C
ATS080C	CTS晶振	ATS	8MHz	±30ppm	32pF	60 Ohm	-20°C ~ 70°C
ATS040	CTS晶振	ATS	4MHz	±30ppm	20pF	120 Ohm	-20°C ~ 70°C
ATS200C	CTS晶振	ATS	20MHz	±30ppm	18pF	30 Ohm	-20°C ~ 70°C
ATS147B	CTS晶振	ATS	14.7456MHz	±30ppm	18pF	40 Ohm	-20°C ~ 70°C
ATS12A	CTS晶振	ATS	12MHz	±30ppm	20pF	40 Ohm	-20°C ~ 70°C
ATS042	CTS晶振	ATS	4.9152MHz	±30ppm	20pF	120 Ohm	-20°C ~ 70°C
ATS245A	CTS晶振	ATS	24.576MHz	±30ppm	18pF	30 Ohm	-20°C ~ 70°C
ATS120B	CTS晶振	ATS	12MHz	±30ppm	18pF	40 Ohm	-20°C ~ 70°C
ATS25A-E	CTS晶振	ATS	25MHz	±30ppm	20pF	30 Ohm	-40°C ~ 85°C
ATS040-E	CTS晶振	ATS	4MHz	±30ppm	20pF	120 Ohm	-40°C ~ 85°C
ATS204	CTS晶振	ATS	20.48MHz	±30ppm	20pF	30 Ohm	-20°C ~ 70°C
ATS08A	CTS晶振	ATS	8MHz	±30ppm	20pF	60 Ohm	-20°C ~ 70°C
ATS10A-E	CTS晶振	ATS	10MHz	±30ppm	20pF	60 Ohm	-40°C ~ 85°C
ATS250-E	CTS晶振	ATS	25MHz	±30ppm	Series	30 Ohm	-40°C ~ 85°C
ATS147B-E	CTS晶振	ATS	14.7456MHz	±30ppm	18pF	40 Ohm	-40°C ~ 85°C
ATS080B-E	CTS晶振	ATS	8MHz	±30ppm	18pF	60 Ohm	-40°C ~ 85°C
ATS250B-E	CTS晶振	ATS	25MHz	±30ppm	18pF	30 Ohm	-40°C ~ 85°C
ATS100	CTS晶振	ATS	10MHz	±30ppm	Series	60 Ohm	-20°C ~ 70°C
ATS100B	CTS晶振	ATS	10MHz	±30ppm	18pF	60 Ohm	-20°C ~ 70°C
ATS120B-E	CTS晶振	ATS	12MHz	±30ppm	18pF	40 Ohm	-40°C ~ 85°C
ATS16B-E	CTS晶振	ATS	16MHz	±30ppm	18pF	40 Ohm	-40°C ~ 85°C
ATS037	CTS晶振	ATS	3.6864MHz	±30ppm	20pF	150 Ohm	-20°C ~ 70°C
ATS240B	CTS晶振	ATS	24MHz	±30ppm	18pF	30 Ohm	-20°C ~ 70°C
ATS040B-E	CTS晶振	ATS	4MHz	±30ppm	18pF	120 Ohm	-40°C ~ 85°C
ATS143B	CTS晶振	ATS	14.31818MHz	±30ppm	18pF	40 Ohm	-20°C ~ 70°C
ATS036	CTS晶振	ATS	3.579545MHz	±30ppm	18pF	150 Ohm	-20°C ~ 70°C
ATS037B-E	CTS晶振	ATS	3.6864MHz	±30ppm	18pF	150 Ohm	-40°C ~ 85°C
ATS036-E	CTS晶振	ATS	3.579545MHz	±30ppm	18pF	150 Ohm	-40°C ~ 85°C
ATS080	CTS晶振	ATS	8MHz	±30ppm	Series	60 Ohm	-20°C ~ 70°C
ATS040B	CTS晶振	ATS	4MHz	±30ppm	18pF	120 Ohm	-20°C ~ 70°C
ATS037-E	CTS晶振	ATS	3.6864MHz	±30ppm	20pF	150 Ohm	-40°C ~ 85°C
ATS037B	CTS晶振	ATS	3.6864MHz	±30ppm	18pF	150 Ohm	-20°C ~ 70°C
ATS19A-E	CTS晶振	ATS	19.6608MHz	±30ppm	20pF	40 Ohm	-40°C ~ 85°C
ATS098	CTS晶振	ATS	9.8304MHz	±30ppm	20pF	60 Ohm	-20°C ~ 70°C
ATS143B-E	CTS晶振	ATS	14.31818MHz	±30ppm	18pF	40 Ohm	-40°C ~ 85°C
ATS037A-E	CTS晶振	ATS	3.6864MHz	±30ppm	Series	150 Ohm	-40°C ~ 85°C
ATS147-E	CTS晶振	ATS	14.7456MHz	±30ppm	Series	40 Ohm	-40°C ~ 85°C
ATS120	CTS晶振	ATS	12MHz	±30ppm	Series	40 Ohm	-20°C ~ 70°C
ATS20B-E	CTS晶振	ATS	20MHz	±30ppm	50pF	30 Ohm	-40°C ~ 85°C
ATS036B	CTS晶振	ATS	3.579545MHz	±30ppm	Series	150 Ohm	-20°C ~ 70°C
ATS245-E	CTS晶振	ATS	24.576MHz	±30ppm	Series	30 Ohm	-40°C ~ 85°C
ATS111-E	CTS晶振	ATS	11.0592MHz	±30ppm	20pF	60 Ohm	-40°C ~ 85°C
ATS08A-E	CTS晶振	ATS	8MHz	±30ppm	20pF	60 Ohm	-40°C ~ 85°C
ATS111	CTS晶振	ATS	11.0592MHz	±30ppm	20pF	60 Ohm	-20°C ~ 70°C
ATS200	CTS晶振	ATS	20MHz	±30ppm	Series	30 Ohm	-20°C ~ 70°C
ATS073B-E	CTS晶振	ATS	7.3728MHz	±30ppm	18pF	80 Ohm	-40°C ~ 85°C
ATS18A	CTS晶振	ATS	18.432MHz	±30ppm	20pF	40 Ohm	-20°C ~ 70°C
ATS24B-E	CTS晶振	ATS	24.576MHz	±30ppm	20pF	30 Ohm	-40°C ~ 85°C
ATS22A-E	CTS晶振	ATS	22.1184MHz	±30ppm	20pF	30 Ohm	-40°C ~ 85°C
ATS184-E	CTS晶振	ATS	18.432MHz	±30ppm	Series	40 Ohm	-40°C ~ 85°C
ATS16A	CTS晶振	ATS	16MHz	±30ppm	20pF	40 Ohm	-20°C ~ 70°C
ATS250	CTS晶振	ATS	25MHz	±30ppm	Series	30 Ohm	-20°C ~ 70°C
ATS184	CTS晶振	ATS	18.432MHz	±30ppm	Series	40 Ohm	-20°C ~ 70°C
ATS18A-E	CTS晶振	ATS	18.432MHz	±30ppm	20pF	40 Ohm	-40°C ~ 85°C
ATS250B	CTS晶振	ATS	25MHz	±30ppm	18pF	30 Ohm	-20°C ~ 70°C
ATS037A	CTS晶振	ATS	3.6864MHz	±30ppm	Series	150 Ohm	-20°C ~ 70°C
ATS12A-E	CTS晶振	ATS	12MHz	±30ppm	20pF	40 Ohm	-40°C ~ 85°C
ATS080C-E	CTS晶振	ATS	8MHz	±30ppm	32pF	60 Ohm	-40°C ~ 85°C
ATS122B	CTS晶振	ATS	12.288MHz	±30ppm	18pF	40 Ohm	-20°C ~ 70°C
ATS240C-E	CTS晶振	ATS	24MHz	±30ppm	12pF	30 Ohm	-40°C ~ 85°C
ATS200C-E	CTS晶振	ATS	20MHz	±30ppm	18pF	30 Ohm	-40°C ~ 85°C
ATS060	CTS晶振	ATS	6MHz	±30ppm	20pF	80 Ohm	-20°C ~ 70°C
ATS098B	CTS晶振	ATS	9.8304MHz	±30ppm	18pF	60 Ohm	-20°C ~ 70°C
ATS061B	CTS晶振	ATS	6.144MHz	±30ppm	18pF	80 Ohm	-20°C ~ 70°C
ATS098B-E	CTS晶振	ATS	9.8304MHz	±30ppm	18pF	60 Ohm	-40°C ~ 85°C
ATS20B	CTS晶振	ATS	20MHz	±30ppm	50pF	30 Ohm	-20°C ~ 70°C
ATS073	CTS晶振	ATS	7.3728MHz	±30ppm	20pF	80 Ohm	-20°C ~ 70°C
ATS073B	CTS晶振	ATS	7.3728MHz	±30ppm	18pF	80 Ohm	-20°C ~ 70°C
ATS196B	CTS晶振	ATS	19.6608MHz	±30ppm	18pF	40 Ohm	-20°C ~ 70°C
ATS111A-E	CTS晶振	ATS	11.0592MHz	±30ppm	Series	60 Ohm	-40°C ~ 85°C
