ABM3-29.4912MHZ-B2-T 5032 29.4912MHz 20PPM 18PF -20~70℃
频率:8M~80MHZ
尺寸:5.0x3.2mm
ABM3-29.4912MHZ-B2-T 5032 29.4912MHz 20PPM 18PF -20~70℃ Abracon晶振,美国艾博康晶振公司,AT-cot基础或第三OT模式适用于RoHS回流轮廓紧密稳定性可用±10陶瓷包装密封玻璃密封,确保高精度和可靠性。蜂窝电话、寻呼机、通信和测试设备、PCMCIA和无线应用

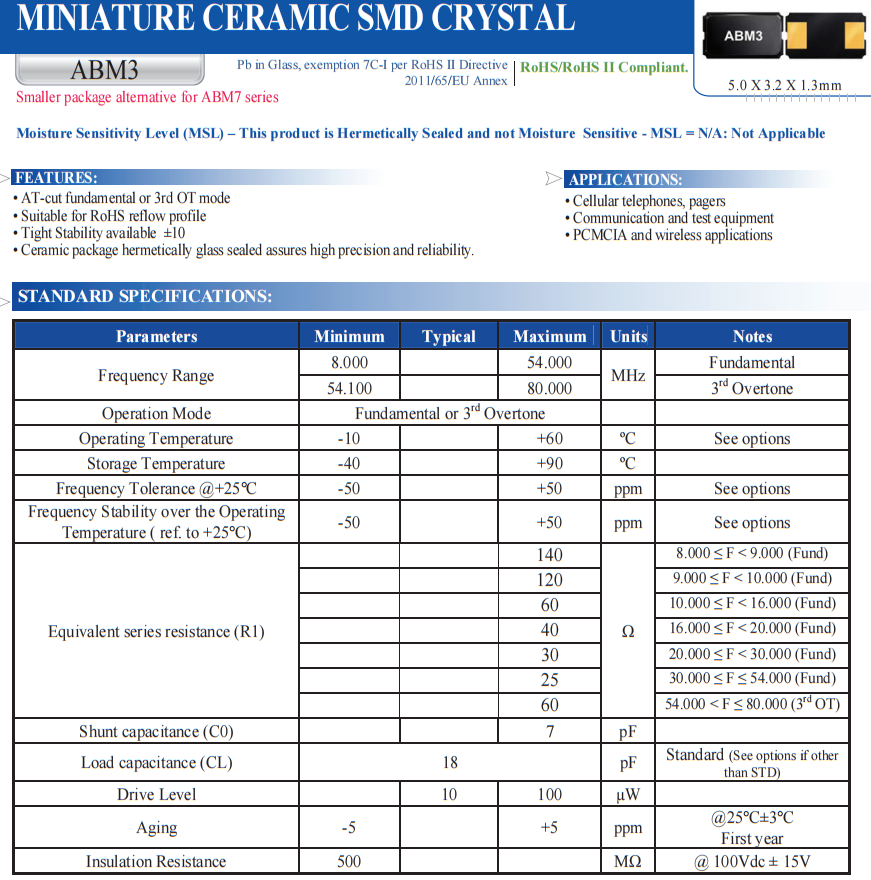

Frequency Range | 8.000 | 54.000 | MHz | Fundamental | |||||||||||||||||||||||||||||
54.100 | 80.000 | 3rd Overtone | |||||||||||||||||||||||||||||||
Operation Mode | Fundamental or 3rd Overtone | ||||||||||||||||||||||||||||||||
Operating Temperature | -10 | +60 | ºC | See options | |||||||||||||||||||||||||||||
Storage Temperature | -40 | +90 | ºC | ||||||||||||||||||||||||||||||
Frequency Tolerance @+25°C | -50 | +50 | ppm | See options | |||||||||||||||||||||||||||||
Frequency Stability over the Operating Temperature ( ref. to +25°C) |
-50 | +50 | ppm | See options | |||||||||||||||||||||||||||||
Equivalent series resistance (R1) | 140 | Ω | 8.000 ≤ F < 9.000 (Fund) | ||||||||||||||||||||||||||||||
120 | 9.000 ≤ F < 10.000 (Fund) | ||||||||||||||||||||||||||||||||
60 | 10.000 ≤ F < 16.000 (Fund) | ||||||||||||||||||||||||||||||||
40 | 16.000 ≤ F < 20.000 (Fund) | ||||||||||||||||||||||||||||||||
30 | 20.000 ≤ F < 30.000 (Fund) | ||||||||||||||||||||||||||||||||
25 | 30.000 ≤ F ≤ 54.000 (Fund) | ||||||||||||||||||||||||||||||||
60 | 54.000 < F ≤ 80.000 (3rd OT) | ||||||||||||||||||||||||||||||||
Shunt capacitance (C0) | 7 | pF | |||||||||||||||||||||||||||||||
Load capacitance (CL) | 18 | pF |
Standard (See options if other than STD) |
||||||||||||||||||||||||||||||
Drive Level | 10 | 100 | µW | ||||||||||||||||||||||||||||||
Aging | -5 | +5 | ppm |
@25°C±3°C First year |
|||||||||||||||||||||||||||||
Insulation Resistance | 500 | MΩ | @ 100Vdc ± 15V |
ABRACON原厂编码 | 生产厂家 | 参数 | 型号 | 频率 | 频率偏差 | 负载电容 |
ABM3-8.000MHZ-D2Y-T | Abracon LLC | CRYSTAL 8.0000MHZ 18PF SMD | ABM3 | 8MHz | ±20ppm | 18pF |
ABM3-8.000MHZ-D2Y-T | Abracon LLC | CRYSTAL 8.0000MHZ 18PF SMD | ABM3 | 8MHz | ±20ppm | 18pF |
ABM3-8.000MHZ-D2Y-T | Abracon LLC | CRYSTAL 8.0000MHZ 18PF SMD | ABM3 | 8MHz | ±20ppm | 18pF |
ABM3-20.000MHZ-B2-T | Abracon LLC | CRYSTAL 20.0000MHZ 18PF SMD | ABM3 | 20MHz | ±20ppm | 18pF |
ABM3-20.000MHZ-B2-T | Abracon LLC | CRYSTAL 20.0000MHZ 18PF SMD | ABM3 | 20MHz | ±20ppm | 18pF |
ABM3-20.000MHZ-B2-T | Abracon LLC | CRYSTAL 20.0000MHZ 18PF SMD | ABM3 | 20MHz | ±20ppm | 18pF |
ABM3-13.560MHZ-B2-T | Abracon LLC | CRYSTAL 13.5600MHZ 18PF SMD | ABM3 | 13.56MHz | ±20ppm | 18pF |
ABM3-13.560MHZ-B2-T | Abracon LLC | CRYSTAL 13.5600MHZ 18PF SMD | ABM3 | 13.56MHz | ±20ppm | 18pF |
ABM3-13.560MHZ-B2-T | Abracon LLC | CRYSTAL 13.5600MHZ 18PF SMD | ABM3 | 13.56MHz | ±20ppm | 18pF |
ABM3-25.000MHZ-B2-T | Abracon LLC | CRYSTAL 25.0000MHZ 18PF SMD | ABM3 | 25MHz | ±20ppm | 18pF |
ABM3-25.000MHZ-B2-T | Abracon LLC | CRYSTAL 25.0000MHZ 18PF SMD | ABM3 | 25MHz | ±20ppm | 18pF |
ABM3-25.000MHZ-B2-T | Abracon LLC | CRYSTAL 25.0000MHZ 18PF SMD | ABM3 | 25MHz | ±20ppm | 18pF |
ABM3-12.000MHZ-B2-T | Abracon LLC | CRYSTAL 12.0000MHZ 18PF SMD | ABM3 | 12MHz | ±20ppm | 18pF |
ABM3-12.000MHZ-B2-T | Abracon LLC | CRYSTAL 12.0000MHZ 18PF SMD | ABM3 | 12MHz | ±20ppm | 18pF |
ABM3-12.000MHZ-B2-T | Abracon LLC | CRYSTAL 12.0000MHZ 18PF SMD | ABM3 | 12MHz | ±20ppm | 18pF |
ABM3-25.000MHZ-D2Y-T | Abracon LLC | CRYSTAL 25.0000MHZ 18PF SMD | ABM3 | 25MHz | ±20ppm | 18pF |
ABM3-25.000MHZ-D2Y-T | Abracon LLC | CRYSTAL 25.0000MHZ 18PF SMD | ABM3 | 25MHz | ±20ppm | 18pF |
ABM3-25.000MHZ-D2Y-T | Abracon LLC | CRYSTAL 25.0000MHZ 18PF SMD | ABM3 | 25MHz | ±20ppm | 18pF |
ABM3-24.000MHZ-D2Y-T | Abracon LLC | CRYSTAL 24.0000MHZ 18PF SMD | ABM3 | 24MHz | ±20ppm | 18pF |
ABM3-24.000MHZ-D2Y-T | Abracon LLC | CRYSTAL 24.0000MHZ 18PF SMD | ABM3 | 24MHz | ±20ppm | 18pF |
ABM3-24.000MHZ-D2Y-T | Abracon LLC | CRYSTAL 24.0000MHZ 18PF SMD | ABM3 | 24MHz | ±20ppm | 18pF |
ABM3-12.000MHZ-D2Y-T | Abracon LLC | CRYSTAL 12.0000MHZ 18PF SMD | ABM3 | 12MHz | ±20ppm | 18pF |
ABM3-12.000MHZ-D2Y-T | Abracon LLC | CRYSTAL 12.0000MHZ 18PF SMD | ABM3 | 12MHz | ±20ppm | 18pF |
ABM3-12.000MHZ-D2Y-T | Abracon LLC | CRYSTAL 12.0000MHZ 18PF SMD | ABM3 | 12MHz | ±20ppm | 18pF |
ABM3-16.000MHZ-B2-T | Abracon LLC | CRYSTAL 16.0000MHZ 18PF SMD | ABM3 | 16MHz | ±20ppm | 18pF |
ABM3-16.000MHZ-B2-T | Abracon LLC | CRYSTAL 16.0000MHZ 18PF SMD | ABM3 | 16MHz | ±20ppm | 18pF |
ABM3-16.000MHZ-B2-T | Abracon LLC | CRYSTAL 16.0000MHZ 18PF SMD | ABM3 | 16MHz | ±20ppm | 18pF |
ABM3-10.0000MHZ-D2Y-T | Abracon LLC | CRYSTAL 10.0000MHZ 18PF SMD | ABM3 | 10MHz | ±20ppm | 18pF |
ABM3-10.0000MHZ-D2Y-T | Abracon LLC | CRYSTAL 10.0000MHZ 18PF SMD | ABM3 | 10MHz | ±20ppm | 18pF |
ABM3-10.0000MHZ-D2Y-T | Abracon LLC | CRYSTAL 10.0000MHZ 18PF SMD | ABM3 | 10MHz | ±20ppm | 18pF |
