CTS晶振,有源晶振,632晶振,632L3I027M00000晶振
频率:1M~125MHZ

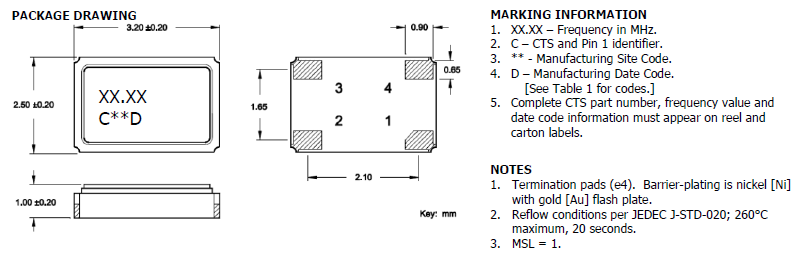

尺寸:3.2x2.5mm
有源晶振,是指晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,石英晶体振荡器本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.
CTS晶振公司成立于1896年,CTS公司(NYSE:CTS)是一个领先的设计师和制造商的传感器、执行器和电子组件石英晶振在航空航天、通讯、国防、工业、信息技术、医疗和交通运输市场.本公司在北美、亚洲和欧洲拥有12个生产基地,致力于为全球各地的工业伙伴提供先进的技术、卓越的客户服务和优越的价值.CTS晶振集团的目标是在技术的前沿,为世界各地的产品和服务的创造和提升提供创新的石英晶振,晶体振荡器,传感、连接和运动解决方案.
CTS晶振公司为信息技术和电信市场提供贴片晶振,温补晶振,石英晶体振荡器等多种电子元件.这些可以在宏小区基站发现,小蜂窝基站、卫星通信系统、回程通信的应用,以及无线和有线基础设施.CTS在信息技术和电信市场的创新支持市场部门的发展趋势,如低功耗,更小的形式因素,增加带宽需求和物联网(物联网).
CTS晶振工作理念:
CTS晶振公司自1896年以来,CTS晶振一直是未来的一部分.随着技术的不断进步,我们也一直在与之一起,为满足人们不断变化的需求而设计智能的方法.我们的产品在许多行业都得到了认可,所生产石英晶振,高精度贴片晶振,晶体振荡器的性能、可靠性和工程技术都很出色.我们的客户以我们卓越的、一贯的服务水平和我们与他们合作的能力来评价我们.我们的全球足迹使我们能够为全球市场和大公司服务,并与本地市场中的中小企业合作,从而实现一个智能和无缝的世界.
CTS晶振,有源晶振,632晶振,632L3I027M00000晶振,3225mm体积非常小的SMDcrystal器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.
贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.
CTS晶振型号 |
632晶振 |
|
输出频率范围 |
1M~125MHZ |
|
标准频率 |
19.2MHz/26MHz/38.4MHz/40MHz/52MHz |
|
电源电压范围 |
+1.68~+3.5V |
|
电源电压(Vcc) |
+1.8V/+2.6V/+2.8V/+3.0V/+3.3V |
|
消耗电流 |
+1.5mA max.(f≦26MHz)/+2.0mA max.(26<f≦52MHz)/+2.5mA max.(f≦60MHz) |
|
待机时电流 |
-更多详细参数请联系我们http://www.vc-tcxo.com/ |
|
输出电压 |
0.8Vp-p min.(f≦52MHz)(削峰正弦波/DC-coupled) |
|
输出负载 |
10kΩ//10pF |
|
频率稳定度 |
常温偏差 |
±1.5×10-6 max.(After 2 reflows) |
温度特性 |
±1.0×10-6,±2.5×10-6 max./-30~+85℃ |
|
电源电压特性 |
±0.2×10-6 max.(VCC ±5%) |
|
负载变化特性 |
±0.2×10-6 max.(10kΩ//10pF±10%) |
|
长期变化 |
±1.0×10-6 max./year |
|
频率控制 |
控制灵敏度 |
±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V |
频率控制极性 |
正极性 |
西迪斯3225有源晶振部分型号原厂编码
晶振编码 | 品牌 | 代理商 | 型号 | 频率 | 精度偏差 | 封装尺寸 |
632L3I050M00000 | CTS晶振 | 亿金电子 | 632 | 50MHz | ±50ppm | (3.20mm x 2.50mm) |
632L3I044M00000 | CTS晶振 | 亿金电子 | 632 | 44MHz | ±50ppm | (3.20mm x 2.50mm) |
632L3I060M00000 | CTS晶振 | 亿金电子 | 632 | 60MHz | ±50ppm | (3.20mm x 2.50mm) |
632L3C025M00000 | CTS晶振 | 亿金电子 | 632 | 25MHz | ±50ppm | (3.20mm x 2.50mm) |
632L3I027M00000 | CTS晶振 | 亿金电子 | 632 | 27MHz | ±50ppm | (3.20mm x 2.50mm) |
632L3I014M31818 | CTS晶振 | 亿金电子 | 632 | 14.31818MHz | ±50ppm | (3.20mm x 2.50mm) |
632L3I010M00000 | CTS晶振 | 亿金电子 | 632 | 10MHz | ±50ppm | (3.20mm x 2.50mm) |
632L3I018M43200 | CTS晶振 | 亿金电子 | 632 | 18.432MHz | ±50ppm | (3.20mm x 2.50mm) |
632L3I024M00000 | CTS晶振 | 亿金电子 | 632 | 24MHz | ±50ppm | (3.20mm x 2.50mm) |
632L3I008M00000 | CTS晶振 | 亿金电子 | 632 | 8MHz | ±50ppm | (3.20mm x 2.50mm) |
使用CTS晶振时应注意以下事项
晶体振荡器处理注意事项
1、 储存条件和水分
石英晶体振荡器是密封装置,因此,没有湿气进入其腔内包.由于处理条件和预生产条件在JEDEC中定义J-STD-020只适用于非密封装置,它们基本上不适用于石英晶体组件.
然而,应避免在炎热和潮湿的条件下长时间储存石英晶振,无线基站晶体振荡器.因此,我们建议将振荡器存储在MSL级别2的条件下避免元件触针的轻微氧化.带有镀金接触垫的SMD振荡器甚至不易受到焊盘氧化和存储的影响可以应用根据MSL级别1的温度和湿度条件.CTS晶振,有源晶振,632晶振,632L3I027M00000晶振
在石英贴片晶振存储期间,存储条件不应超过温度限制在目录或数据表中指定.请注意,储存温度范围适用于仅限组件.最好将储存温度保持在+10℃+45℃(50°F~115°F)及以下只要组件被包装和卷绕,60%RH.
如果晶体振荡器长时间存放或存储条件不合适,则之前请使用请确保水晶组件仍然符合其规格视觉和电气检查.
2、运输和处理
在运输过程中和制造过程中,请避免高冲击和振动石英晶体振荡器的电平超过其最大规格.严重下降或被硬物击中也可能导致部件损坏.
遭受过度冲击和振动的石英贴片晶振,石英晶体振荡器可能显示出部分或内置水晶板(水晶坯)的完全裂缝,或其固井点的部分裂缝,其中可能会导致组件间歇性故障.
深圳市亿金电子有限公司 SHENZHEN YIJIN ELECTRONICS CO;LTD
联系人黄娜:18924600166
工作QQ:857950243
贸易通:yijindz2014
座机:0755-27876565
邮箱:yijindz@163.com
微信:yijindz,公众号:NDKcrystal
地址:广东省深圳市宝安区107国道旁甲岸路
跟此产品相关的产品 / Related Products
- 美国西迪斯晶振,压控温补晶振,578晶振,579晶振
小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm,2016mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
