遥遥领先的570WCB000118DG晶振,6G型号接受器晶振,Skyworks压控晶振
频率:156.25MHz

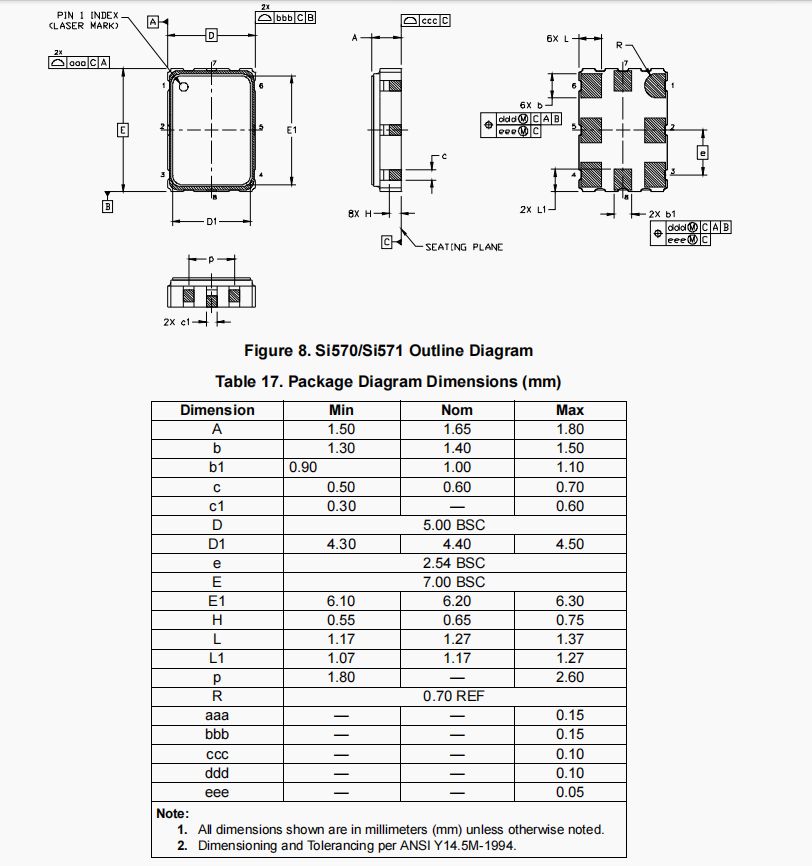

尺寸:7050mm

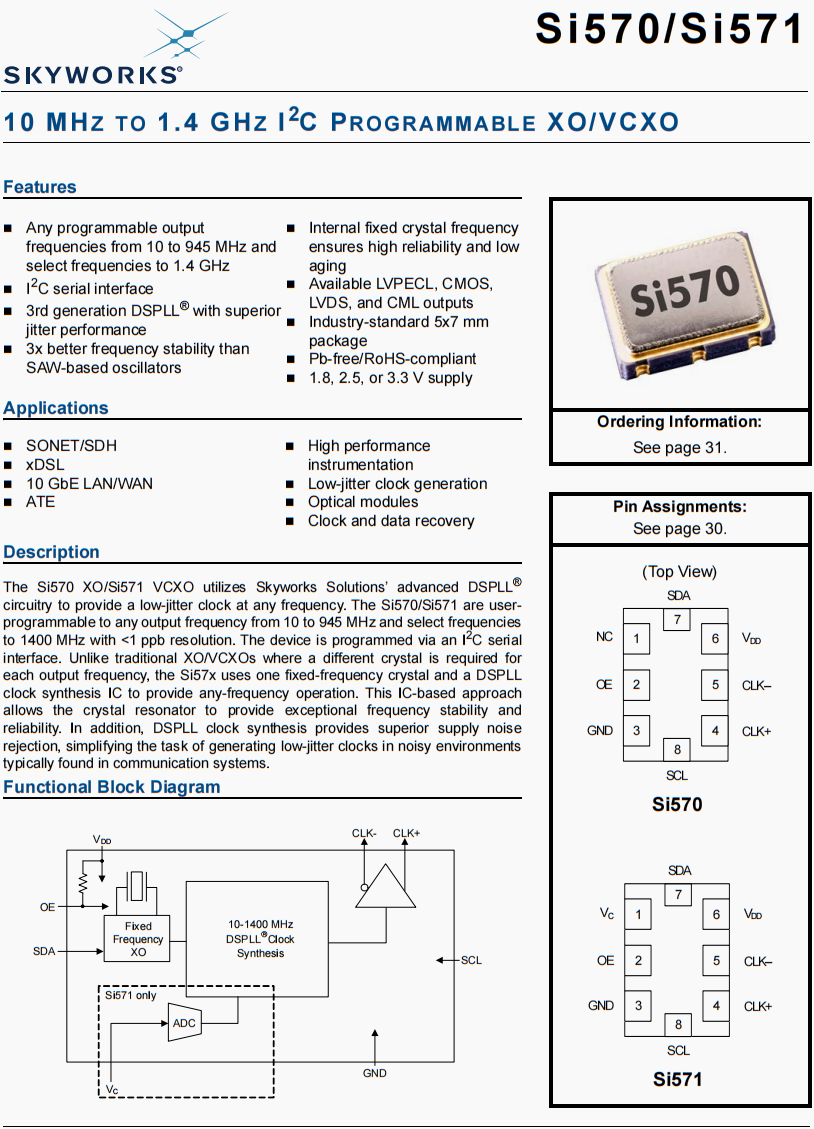

遥遥领先的570WCB000118DG晶振,6G型号接受器晶振,Skyworks六脚晶振,美国Skyworks晶振公司,Si570 XO/Si571 VCXO采用Skyworks Solutions先进的DSPLL®电路,在任何频率下提供低抖动时钟。Si570/Si571是用户可编程到从10到945 MHz的任何输出频率,并选择频率到1400 MHz,分辨率<1 ppb。该设备通过I2C串行接口编程。不同于传统的XO/ vcxo,每个输出频率需要不同的晶体,Si57x使用一个固定频率晶体和一个dspll时钟合成IC来提供任何频率的操作。这种基于ic的方法允许晶体谐振器提供卓越的频率稳定性和可靠性。此外,DSPLL时钟合成提供了优越的电源抗噪能力,简化了在通信系统中常见的噪声环境中产生低抖动时钟的任务。高品质晶振,进口晶振,欧美晶振,有源晶振,六脚晶振,高精度晶振,辅助驾驶模块晶振,6G路由器晶振,7050晶振
遥遥领先的570WCB000118DG晶振,6G型号接受器晶振,Skyworks六脚晶振,美国Skyworks晶振公司,Si570 XO/Si571 VCXO采用Skyworks Solutions先进的DSPLL®电路,在任何频率下提供低抖动时钟。Si570/Si571是用户可编程到从10到945 MHz的任何输出频率,并选择频率到1400 MHz,分辨率<1 ppb。该设备通过I2C串行接口编程。不同于传统的XO/ vcxo,每个输出频率需要不同的晶体,Si57x使用一个固定频率晶体和一个dspll时钟合成IC来提供任何频率的操作。这种基于ic的方法允许晶体谐振器提供卓越的频率稳定性和可靠性。此外,DSPLL时钟合成提供了优越的电源抗噪能力,简化了在通信系统中常见的噪声环境中产生低抖动时钟的任务。高品质晶振,进口晶振,欧美晶振,有源晶振,六脚晶振,高精度晶振,辅助驾驶模块晶振,6G路由器晶振,7050晶振
遥遥领先的570WCB000118DG晶振,6G型号接受器晶振,Skyworks六脚晶振
参数 | 符号 | 试验条件 | 最小值 | 典型的 | 最大值 | 单位 |
电源电压 | VDD | 3.3 V option | 2.97 | 3.3 | 3.63 | V |
2.5 V option | 2.25 | 2.5 | 2.75 | |||
1.8 V option | 1.71 | 1.8 | 1.89 | |||
供应电流 | IDD |
Output enabled LVPECL CML LVDS CMOS |
— — — — |
120 108 99 90 |
130 117 108 98 |
mA |
TriState mode | — | 60 | 75 | |||
输出启用 | VIH | 0.75 x VDD | — | — | V | |
VIL | — | — | 0.5 | |||
工作温度范围 | TA | –40 | — | 85 | ºC | |
控制电压调谐坡度 | KV | VC 10 to 90% of VDD | — |
33 45 90 135 180 356 |
— | ppm/V |
控制电压线性 | LVC | BSL | –5 | ±1 | +5 | % |
Incremental | –10 | ±5 | +10 | |||
调制贷款 | BW | 9.3 | 10.0 | 10.7 | kHz | |
输入电阻 | ZVC | 500 | — | — | k? | |
标称控制电压 | VCNOM | @ fO | — | VDD/2 | — | V |
控制电压调谐范围 | VC | 0 | VDD | V | ||
可编程批量范围 | fO | LVPECL/LVDS/CML | 10 | — | 1417.5 | MHz |
CMOS | 10 | — | 160 | |||
–7 | — | 7 | ||||
温度稳定性 | TA = –40 to +85 ºC |
–20 –50 |
— — |
+20 +50 |
ppm | |
–100 | — | +100 | ||||
老化 | fa | Frequency drift over first year | — | — | ±3 | ppm |
Frequency drift over 20-year life | — | — | ±10 | ppm |
遥遥领先的570WCB000118DG晶振,6G型号接受器晶振,Skyworks六脚晶振

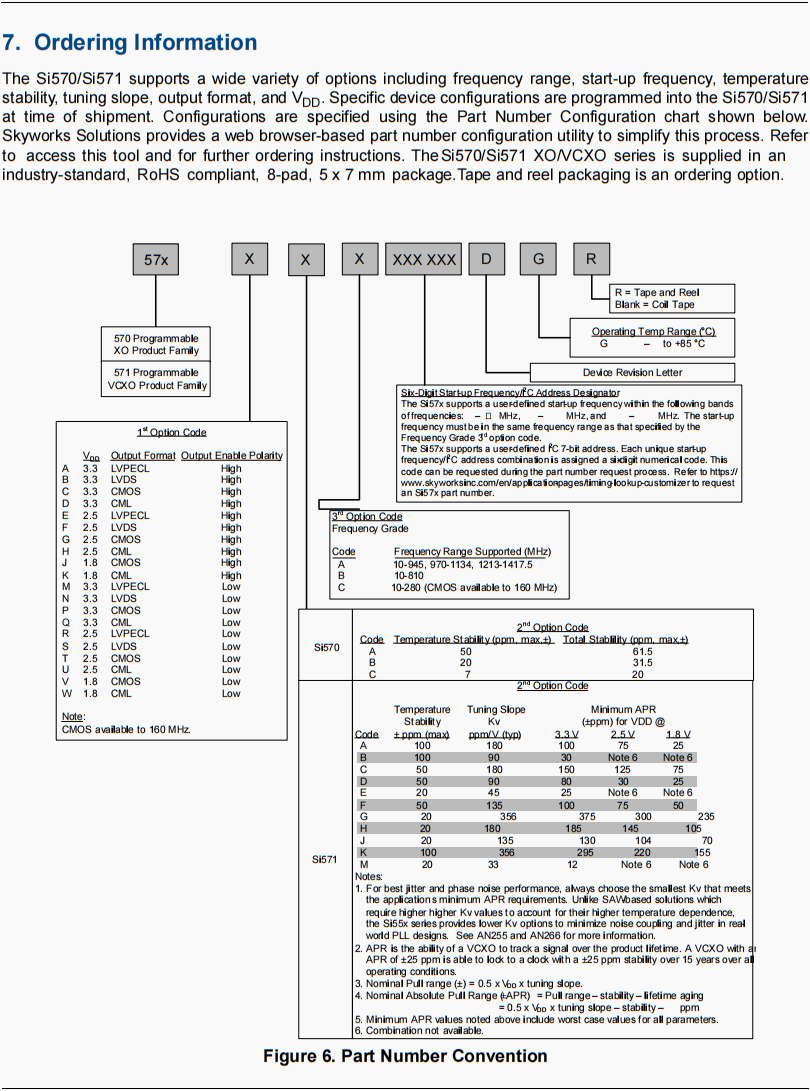

Skywork原厂编码 | 生产商 | 型号 | 类型 | 频率 | 输出 | 电源电压 | 频率稳定度 |
570BAB000544DG | Skyworks晶振 | Si570 | XO | 156.25 MHz | LVDS | 3.3V | ±50ppm |
570FAA000759DGR | Skyworks晶振 | Si570 | XO | 644.53125 MHz | LVDS | 2.5V | ±50ppm |
570BAB000118DG | Skyworks晶振 | Si570 | XO | 156.25 MHz | LVDS | 3.3V | ±50ppm |
570BCC000112DG | Skyworks晶振 | Si570 | XO | 10 MHz | LVDS | 3.3V | ±7ppm |
570JAC000900DG | Skyworks晶振 | Si570 | XO | 33.3333333 MHz | CMOS | 1.8V | ±50ppm |
570BBC000876DG | Skyworks晶振 | Si570 | XO | 49.87013 MHz | LVDS | 3.3V | ±20ppm |
570KCB000121DG | Skyworks晶振 | Si570 | XO | 100 MHz | CML | 1.8V | ±7ppm |
570ACA001527DGR | Skyworks晶振 | Si570 | XO | 875 MHz | LVPECL | 3.3V | ±7ppm |
570BBC000121DG | Skyworks晶振 | Si570 | XO | 100 MHz | LVDS | 3.3V | ±20ppm |
570BAB000544DGR | Skyworks晶振 | Si570 | XO | 156.25 MHz | LVDS | 3.3V | ±50ppm |
570BAB001614DGR | Skyworks晶振 | Si570 | XO | 300 MHz | LVDS | 3.3V | ±50ppm |
570BAB001614DG | Skyworks晶振 | Si570 | XO | 300 MHz | LVDS | 3.3V | ±50ppm |
570BAB000299DG | Skyworks晶振 | Si570 | XO | 200 MHz | LVDS | 3.3V | ±50ppm |
570GAC000112DGR | Skyworks晶振 | Si570 | XO | 10 MHz | CMOS | 2.5V | ±50ppm |
570AAA000111DG | Skyworks晶振 | Si570 | XO | 25 MHz | LVPECL | 3.3V | ±50ppm |
570CAC000121DG | Skyworks晶振 | Si570 | XO | 100 MHz | CMOS | 3.3V | ±50ppm |
570AAC000118DG | Skyworks晶振 | Si570 | XO | 156.25 MHz | LVPECL | 3.3V | ±50ppm |
570AAC000129DG | Skyworks晶振 | Si570 | XO | 155.52 MHz | LVPECL | 3.3V | ±50ppm |
570BAC000115DG | Skyworks晶振 | Si570 | XO | 125 MHz | LVDS | 3.3V | ±50ppm |
570CAC000115DG | Skyworks晶振 | Si570 | XO | 125 MHz | CMOS | 3.3V | ±50ppm |
570BBC000115DG | Skyworks晶振 | Si570 | XO | 125 MHz | LVDS | 3.3V | ±20ppm |
570FBC000121DG | Skyworks晶振 | Si570 | XO | 100 MHz | LVDS | 2.5V | ±20ppm |
570BCC000107DG | Skyworks晶振 | Si570 | XO | 10 MHz | LVDS | 3.3V | ±7ppm |
570JCC000159DG | Skyworks晶振 | Si570 | XO | 148.5 MHz | CMOS | 1.8V | ±7ppm |
570CAC000141DG | Skyworks晶振 | Si570 | XO | 56.32 MHz | CMOS | 3.3V | ±50ppm |
570MAC000118DG | Skyworks晶振 | Si570 | XO | 156.25 MHz | LVPECL | 3.3V | ±50ppm |
570FAB000433DG | Skyworks晶振 | Si570 | XO | 100 MHz | LVDS | 2.5V | ±50ppm |
570FAB000544DG | Skyworks晶振 | Si570 | XO | 156.25 MHz | LVDS | 2.5V | ±50ppm |
570KCB000118DGR | Skyworks晶振 | Si570 | XO | 156.25 MHz | CML | 1.8V | ±7ppm |
570ABB000419DG | Skyworks晶振 | Si570 | XO | 155.52 MHz | LVPECL | 3.3V | ±20ppm |
570BBB000115DG | Skyworks晶振 | Si570 | XO | 125 MHz | LVDS | 3.3V | ±20ppm |
570BCB000177DG | Skyworks晶振 | Si570 | XO | 297 MHz | LVDS | 3.3V | ±7ppm |
570BBC000159DG | Skyworks晶振 | Si570 | XO | 148.5 MHz | LVDS | 3.3V | ±20ppm |
570CBC000306DG | Skyworks晶振 | Si570 | XO | 22.5792 MHz | CMOS | 3.3V | ±20ppm |
570BAB001641DG | Skyworks晶振 | Si570 | XO | 156.25 MHz | LVDS | 3.3V | ±50ppm |
570ABA001058DGR | Skyworks晶振 | Si570 | XO | 644.53 MHz | LVPECL | 3.3V | ±20ppm |
570ABA001328DGR | Skyworks晶振 | Si570 | XO | 1.066 GHz | LVPECL | 3.3V | ±20ppm |
570BBA000504DGR | Skyworks晶振 | Si570 | XO | 48 MHz | LVDS | 3.3V | ±20ppm |
570BBC000131DG | Skyworks晶振 | Si570 | XO | 120 MHz | LVDS | 3.3V | ±20ppm |
570BBC000131DGR | Skyworks晶振 | Si570 | XO | 120 MHz | LVDS | 3.3V | ±20ppm |
570BCB001530DG | Skyworks晶振 | Si570 | XO | 148.5 MHz | LVDS | 3.3V | ±7ppm |
570BCB001530DGR | Skyworks晶振 | Si570 | XO | 148.5 MHz | LVDS | 3.3V | ±7ppm |
570CAC000125DG | Skyworks晶振 | Si570 | XO | 128.5 MHz | CMOS | 3.3V | ±50ppm |
570CAC000125DGR | Skyworks晶振 | Si570 | XO | 128.5 MHz | CMOS | 3.3V | ±50ppm |
570DCB000476DG | Skyworks晶振 | Si570 | XO | 322.265625 MHz | CML | 3.3V | ±7ppm |
570DCB000476DGR | Skyworks晶振 | Si570 | XO | 322.265625 MHz | CML | 3.3V | ±7ppm |
570FAB000125DG | Skyworks晶振 | Si570 | XO | 128.5 MHz | LVDS | 2.5V | ±50ppm |
570FAB000125DGR | Skyworks晶振 | Si570 | XO | 128.5 MHz | LVDS | 2.5V | ±50ppm |
570FAC000125DG | Skyworks晶振 | Si570 | XO | 128.5 MHz | LVDS | 2.5V | ±50ppm |
570FAC000125DGR | Skyworks晶振 | Si570 | XO | 128.5 MHz | LVDS | 2.5V | ±50ppm |
570FCB001691DG | Skyworks晶振 | Si570 | XO | 698.8123 MHz | LVDS | 2.5V | ±7ppm |
570FCB001691DGR | Skyworks晶振 | Si570 | XO | 698.8123 MHz | LVDS | 2.5V | ±7ppm |
570HCC001767DG | Skyworks晶振 | Si570 | XO | 150 MHz | CML | 2.5V | ±7ppm |
570HCC001767DGR | Skyworks晶振 | Si570 | XO | 150 MHz | CML | 2.5V | ±7ppm |
570JBC001668DG | Skyworks晶振 | Si570 | XO | 32.768 MHz | CMOS | 1.8V | ±20ppm |
570JBC001668DGR | Skyworks晶振 | Si570 | XO | 32.768 MHz | CMOS | 1.8V | ±20ppm |
570WCB000118DG | Skyworks晶振 | Si570 | XO | 156.25 MHz | CML | 1.8V | ±7ppm |
570WCB000118DGR | Skyworks晶振 | Si570 | XO | 156.25 MHz | CML | 1.8V | ±7ppm |
570ABB000133DG | Skyworks晶振 | Si570 | XO | 500 MHz | LVPECL | 3.3V | ±20ppm |
570ABB000133DGR | Skyworks晶振 | Si570 | XO | 500 MHz | LVPECL | 3.3V | ±20ppm |
570ACA000462DG | Skyworks晶振 | Si570 | XO | 1 GHz | LVPECL | 3.3V | ±7ppm |
570ACA000462DGR | Skyworks晶振 | Si570 | XO | 1 GHz | LVPECL | 3.3V | ±7ppm |
570BAB000125DG | Skyworks晶振 | Si570 | XO | 128.5 MHz | LVDS | 3.3V | ±50ppm |
570BAB000125DGR | Skyworks晶振 | Si570 | XO | 128.5 MHz | LVDS | 3.3V | ±50ppm |
570BAB001595DG | Skyworks晶振 | Si570 | XO | 333 MHz | LVDS | 3.3V | ±50ppm |
570BAB001595DGR | Skyworks晶振 | Si570 | XO | 333 MHz | LVDS | 3.3V | ±50ppm |
570BBA000504DG | Skyworks晶振 | Si570 | XO | 48 MHz | LVDS | 3.3V | ±20ppm |
570AAC000270DGR | Skyworks晶振 | Si570 | XO | 10 MHz | LVPECL | 3.3V | ±50ppm |
570AAC001528DGR | Skyworks晶振 | Si570 | XO | 19.984 MHz | LVPECL | 3.3V | ±50ppm |
570AAC001762DGR | Skyworks晶振 | Si570 | XO | 136.39008 MHz | LVPECL | 3.3V | ±50ppm |
570CAA000115DGR | Skyworks晶振 | Si570 | XO | 125 MHz | CMOS | 3.3V | ±50ppm |
570CAC000200DGR | Skyworks晶振 | Si570 | XO | 14 MHz | CMOS | 3.3V | ±50ppm |
570CAC000973DGR | Skyworks晶振 | Si570 | XO | 125 MHz | CMOS | 3.3V | ±50ppm |
570CAC001041DGR | Skyworks晶振 | Si570 | XO | 156 MHz | CMOS | 3.3V | ±50ppm |
570CAC001705DGR | Skyworks晶振 | Si570 | XO | 54.36 MHz | CMOS | 3.3V | ±50ppm |
570CAC001722DGR | Skyworks晶振 | Si570 | XO | 24.576 MHz | CMOS | 3.3V | ±50ppm |
570EAC000741DGR | Skyworks晶振 | Si570 | XO | 156.25 MHz | LVPECL | 2.5V | ±50ppm |
570FAC000465DGR | Skyworks晶振 | Si570 | XO | 60 MHz | LVDS | 2.5V | ±50ppm |
570FAC000833DGR | Skyworks晶振 | Si570 | XO | 153.6 MHz | LVDS | 2.5V | ±50ppm |
570FAC001059DGR | Skyworks晶振 | Si570 | XO | 100 MHz | LVDS | 2.5V | ±50ppm |
570FAC001531DGR | Skyworks晶振 | Si570 | XO | 100 MHz | LVDS | 2.5V | ±50ppm |
570GAC000118DGR | Skyworks晶振 | Si570 | XO | 156.25 MHz | CMOS | 2.5V | ±50ppm |
570GAC000121DGR | Skyworks晶振 | Si570 | XO | 100 MHz | CMOS | 2.5V | ±50ppm |
570GAC001519DGR | Skyworks晶振 | Si570 | XO | 35.478 MHz | CMOS | 2.5V | ±50ppm |
570JAC001711DGR | Skyworks晶振 | Si570 | XO | 33.3333 MHz | CMOS | 1.8V | ±50ppm |
570JAC001754DGR | Skyworks晶振 | Si570 | XO | 39.0625 MHz | CMOS | 1.8V | ±50ppm |
570WCA002323DG | Skyworks晶振 | Si570 | XO | 13.39239 MHz | CML | 1.8V | ±7ppm |
570BCA000136DG | Skyworks晶振 | Si570 | XO | 160 MHz | LVDS | 3.3V | ±7ppm |
