美国西迪斯晶振,VC-TCXO晶振,533晶振,压控温补晶体振荡器

频率：10M~50MHZ

尺寸：5.0x3.2mm

具有最适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC +1.8 V±0.1 V to +3.2 V±0.1 V ),超小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊) 无铅产品.满足无铅焊接的回流温度曲线要求.VC-TCXO晶振应用：智能手机晶体,无线基站,精密仪器,GPS卫星,汽车应用等.

订购热线：0755-27876565

CTS-1

CTS晶振公司为信息技术和电信市场提供贴片晶振,温补晶振,石英晶体振荡器等多种电子元件.这些可以在宏小区基站发现,小蜂窝基站、卫星通信系统、回程通信的应用,以及无线和有线基础设施.CTS在信息技术和电信市场的创新支持市场部门的发展趋势,如低功耗,更小的形式因素,增加带宽需求和物联网（物联网）.

CTS晶振公司自1896年以来,CTS晶振一直是未来的一部分.随着技术的不断进步,我们也一直在与之一起,为满足人们不断变化的需求而设计智能的方法.我们的产品在许多行业都得到了认可,所生产石英晶振,高精度贴片晶振,晶体振荡器的性能、可靠性和工程技术都很出色.我们的客户以我们卓越的、一贯的服务水平和我们与他们合作的能力来评价我们.我们的全球足迹使我们能够为全球市场和大公司服务,并与本地市场中的中小企业合作,从而实现一个智能和无缝的世界.

yijin-1

美国西迪斯晶振,VC-TCXO晶振,533晶振,压控温补晶体振荡器,5032mm体积的石英晶体振荡器有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

石英晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态

yijin-2

CTS晶振型号		533晶振
输出频率范围		10M~50MHZ
标准频率		19.2MHz/26MHz/38.4MHz/40MHz/52MHz
电源电压范围		+1.68~+3.5V
电源电压（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗电流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）/+2.5mA max.（f≦60MHz）
待机时电流		-更多详细参数信息请联系我们http://www.vc-tcxo.com/
输出电压		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±1.5×10^-6 max.（After 2 reflows）
	温度特性	±1.0×10^-6,±2.5×10^-6 max./-30?+85℃ ±1.0×10^-6,±2.5×10^-6 max./-40?+85℃（Option）
	电源电压特性	±0.2×10^-6 max.（V_CC ±5%）
	负载变化特性	±0.2×10^-6 max.（10kΩ//10pF±10%）
	长期变化	±1.0×10^-6 max./year
频率控制	控制灵敏度	±3.0×10^-6~±5.0×10^-6/Vcont=+1.4V±1V @V_CC≧+2.6V ±3.0×10^-6~±5.0×10^-6/Vcont=+0.9V±0.6V @V_CC=+1.8V
	频率控制极性	正极性

yijin-3

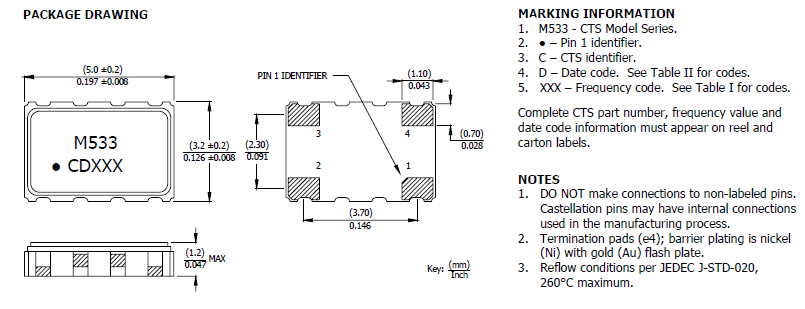

533 5032 VC-TCXO

使用CTS晶振时应注意以下事项

机械处理

1冲击

不要对晶体振荡器施加任何强烈冲击.携带振荡器或将其安装在另一个振荡器上时设备,保护设备免受任何冲击,小心不要放下它或用坚硬的物体击打它.强烈冲击可能会导致可能会损坏晶体振荡器内部的部件导致振荡器无法工作.如果振荡器受到强烈冲击,请确保在使用之前检查其特性.

2安装引线安装晶体振荡器

不要对端子施加过大的力安装有源晶体振荡器的螺丝.将晶体振荡器安装在印刷电路板上时,请对齐安装孔之间的距离终端.如果强制安装振荡器和这些距离彼此不同,终端可以是破损.不要弯曲直径为0.6mm或以下的密封端子更多.即使需要弯曲直径的端子0.6毫米或更小,不要直接弯曲它们密封底座,以保护密封玻璃.如果玻璃破裂,可能会有气密密封和绝缘受影响的单位可能无法交付规定的特点.美国西迪斯晶振,VC-TCXO晶振,533晶振,压控温补晶体振荡器

当一个非密封晶体振荡器,小型VC-TCXO振荡器（与其产品安装有用于频率校正的孔的盒子,小心防止助焊剂进入孔中,因为可移动元件,如可变电容器和可变电阻器位于孔的内侧.将端子焊接在260°C（温度为20°C）终端）最多五秒钟.不要焊接端子直接连接到盖子或底座.
