美国Skyworks晶振,领先同行的515CAA12M2880CAGR晶振,6G路由器晶振

频率：12.288MHz

尺寸：3225mm

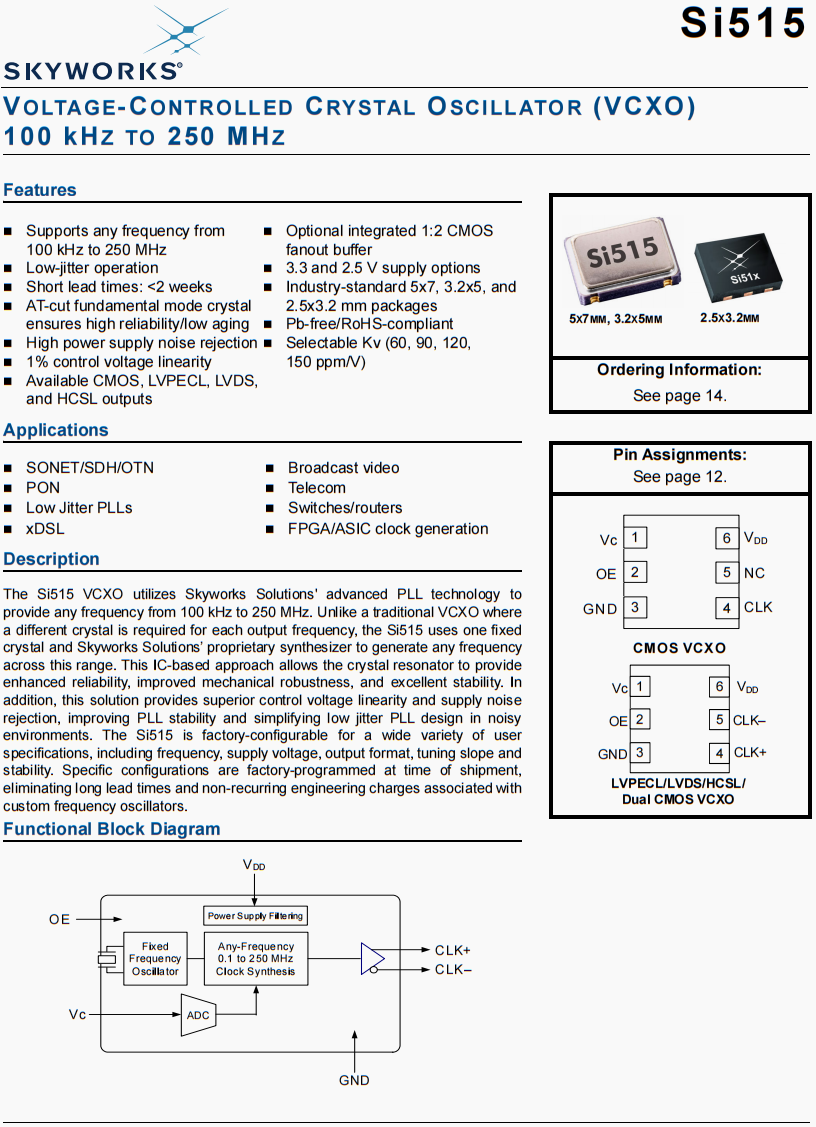

美国Skyworks晶振,领先同行的515CAA12M2880CAGR晶振,6G路由器晶振，美国Skyworks晶振公司，欧美晶振，有源晶振，压控晶振，石英贴片晶振，VCXO晶振，6G交换机晶振，六脚晶振，贴片晶振，石英晶振，7050晶振，支持从100 kHz到250 MHz的任何频率低抖动工作前置时间短:<2周AT-cut基模晶体确保高可靠性/低老化高电源噪声抑制1%控制电压线性度CMOS, LVPECL, LVDS和HCSL输出可选集成1:2 CMOS风扇输出缓冲3.3和2.5 V电源选项工业标准5x7, 3.2x5和2.5x3.2 mm封装无铅/符合rohs可选Kv (60, 90, 120,150 ppm/V)

订购热线：0755-27876565

yijin-1

美国Skyworks晶振,领先同行的515CAA12M2880CAGR晶振,6G路由器晶振，美国Skyworks晶振公司，欧美晶振，有源晶振，压控晶振，石英贴片晶振，VCXO晶振，6G交换机晶振，六脚晶振，贴片晶振，石英晶振，7050晶振，支持从100 kHz到250 MHz的任何频率低抖动工作前置时间短:<2周AT-cut基模晶体确保高可靠性/低老化高电源噪声抑制1%控制电压线性度CMOS, LVPECL, LVDS和HCSL输出可选集成1:2 CMOS风扇输出缓冲3.3和2.5 V电源选项工业标准5x7, 3.2x5和2.5x3.2 mm封装无铅/符合rohs可选Kv (60, 90, 120,150 ppm/V)

yijin-2

美国Skyworks晶振,领先同行的515CAA12M2880CAGR晶振,6G路由器晶振

参数标志使用环境最小值典型的最大值单位

电源电压 VDD 3.3 V option 2.97 3.3 3.63 V

2.5 V option 2.25 2.5 2.75 V

供应电流 IDD CMOS, 100 MHz,single-ended — 24 29 mA

LVDS(output enabled) — 22 26 mA

LVPECL(output enabled) — 42 46 mA

HCSL(output enabled) — 44 47 mA

Tristate (output disabled) — — 22 mA

工作温度 TA –40 — 85 oC

标称频率 FO CMOS, Dual CMOS 0.1 — 212.5 MHz

FO LVDS/LVPECL/HCSL 0.1 — 250 MHz

温度稳定度 ST TA = –40 to +85 oC –20 — +20 ppm

老化 A Frequency drift over 10 year life — — ±8.5 ppm

最小绝对拉力范围 APR Ordering option ±30, ±50,±80, ±100 ppm

启动时间 TSU Minimum VDD to output fre- quency (FO) within specification — — 10 ms

禁用时间 TD FO ? 10 MHz — — 5 µs

FO < 10 MHz 40 µs

启用时间 TE FO ? 10 MHz — — 20 µs

FO < 10 MHz 60 µs

yijin-3

美国Skyworks晶振,领先同行的515CAA12M2880CAGR晶振,6G路由器晶振

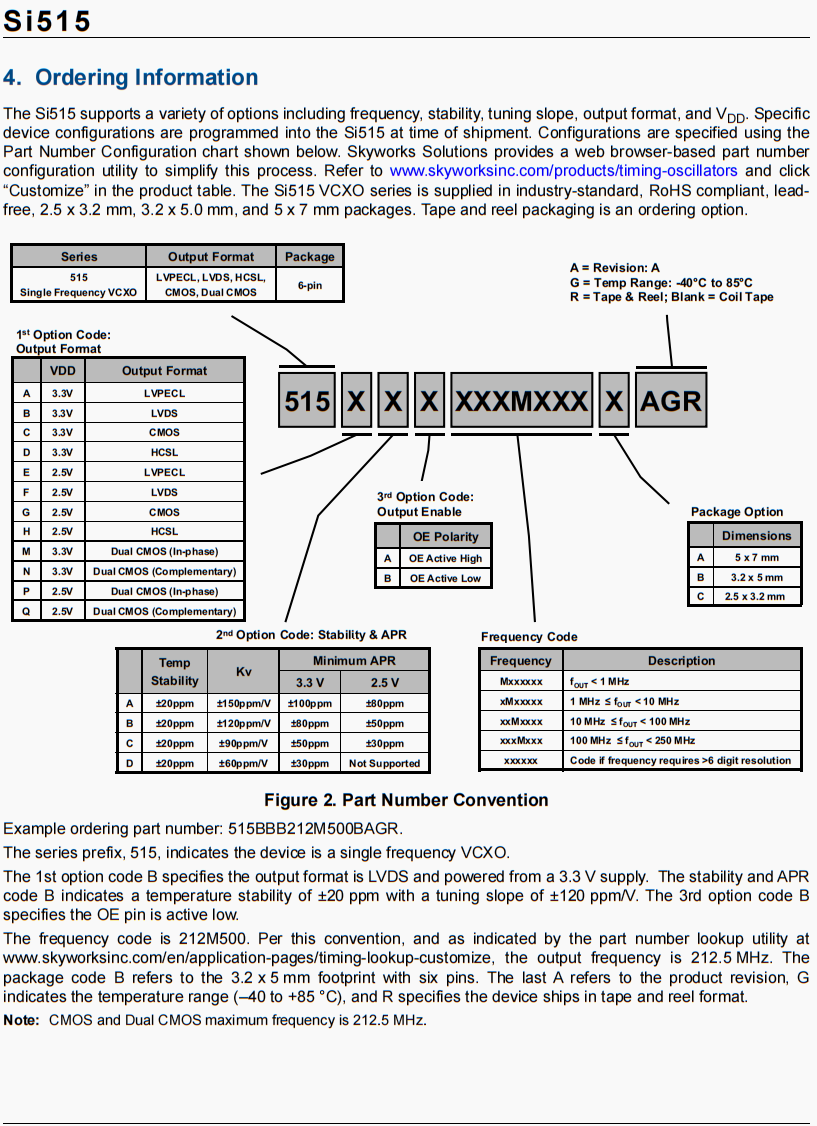

Skywork原厂编码	生产商	型号	类型	频率	输出	电源电压	频率稳定度
515CAAM100000AAGR	Skyworks晶振	Si515	VCXO	100 kHz	CMOS	3.3V	±20ppm
515CAB32M7680AAGR	Skyworks晶振	Si515	VCXO	32.768 MHz	CMOS	3.3V	±20ppm
515CBA4M09600AAGR	Skyworks晶振	Si515	VCXO	4.096 MHz	CMOS	3.3V	±20ppm
515CDA8M00000AAGR	Skyworks晶振	Si515	VCXO	8 MHz	CMOS	3.3V	±20ppm
515GCA10M0000AAGR	Skyworks晶振	Si515	VCXO	10 MHz	CMOS	2.5V	±20ppm
515CAA10M0000BAGR	Skyworks晶振	Si515	VCXO	10 MHz	CMOS	3.3V	±20ppm
515CAA22M5792BAGR	Skyworks晶振	Si515	VCXO	22.5792 MHz	CMOS	3.3V	±20ppm
515CAA24M5760BAGR	Skyworks晶振	Si515	VCXO	24.576 MHz	CMOS	3.3V	±20ppm
515CAA27M0000BAGR	Skyworks晶振	Si515	VCXO	27 MHz	CMOS	3.3V	±20ppm
515CAA4M09600BAGR	Skyworks晶振	Si515	VCXO	4.096 MHz	CMOS	3.3V	±20ppm
515CAA7M37472BAGR	Skyworks晶振	Si515	VCXO	7.37472 MHz	CMOS	3.3V	±20ppm
515CAA80M0000BAGR	Skyworks晶振	Si515	VCXO	80 MHz	CMOS	3.3V	±20ppm
515CAAM172162BAGR	Skyworks晶振	Si515	VCXO	172.162 kHz	CMOS	3.3V	±20ppm
515CAB27M0000BAGR	Skyworks晶振	Si515	VCXO	27 MHz	CMOS	3.3V	±20ppm
515CAB4M09600BAGR	Skyworks晶振	Si515	VCXO	4.096 MHz	CMOS	3.3V	±20ppm
515CAB5M00000BAGR	Skyworks晶振	Si515	VCXO	5 MHz	CMOS	3.3V	±20ppm
515CBA24M0000BAGR	Skyworks晶振	Si515	VCXO	24 MHz	CMOS	3.3V	±20ppm
515CBA36M8640BAGR	Skyworks晶振	Si515	VCXO	36.864 MHz	CMOS	3.3V	±20ppm
515CBA38M4000BAGR	Skyworks晶振	Si515	VCXO	38.4 MHz	CMOS	3.3V	±20ppm
515CBA80M0000BAGR	Skyworks晶振	Si515	VCXO	80 MHz	CMOS	3.3V	±20ppm
515CBB14M3182BAGR	Skyworks晶振	Si515	VCXO	14.3182 MHz	CMOS	3.3V	±20ppm
515CBB27M0000BAGR	Skyworks晶振	Si515	VCXO	27 MHz	CMOS	3.3V	±20ppm
515CBB6M00000BAGR	Skyworks晶振	Si515	VCXO	6 MHz	CMOS	3.3V	±20ppm
515CCA10M0000BAGR	Skyworks晶振	Si515	VCXO	10 MHz	CMOS	3.3V	±20ppm
515CCA122M880BAGR	Skyworks晶振	Si515	VCXO	122.88 MHz	CMOS	3.3V	±20ppm
515CCA40M0000BAGR	Skyworks晶振	Si515	VCXO	40 MHz	CMOS	3.3V	±20ppm
515CCA61M4400BAGR	Skyworks晶振	Si515	VCXO	61.44 MHz	CMOS	3.3V	±20ppm
515CCA64M0000BAGR	Skyworks晶振	Si515	VCXO	64 MHz	CMOS	3.3V	±20ppm
515CCB122M880BAGR	Skyworks晶振	Si515	VCXO	122.88 MHz	CMOS	3.3V	±20ppm
515CCB14M3182BAGR	Skyworks晶振	Si515	VCXO	14.3182 MHz	CMOS	3.3V	±20ppm
515CCB16M3840BAGR	Skyworks晶振	Si515	VCXO	16.384 MHz	CMOS	3.3V	±20ppm
515CCB25M0000BAGR	Skyworks晶振	Si515	VCXO	25 MHz	CMOS	3.3V	±20ppm
515CDA10M0000BAGR	Skyworks晶振	Si515	VCXO	10 MHz	CMOS	3.3V	±20ppm
515CDA27M0000BAGR	Skyworks晶振	Si515	VCXO	27 MHz	CMOS	3.3V	±20ppm
515CDA32M7680BAGR	Skyworks晶振	Si515	VCXO	32.768 MHz	CMOS	3.3V	±20ppm
515CDAM134200BAGR	Skyworks晶振	Si515	VCXO	1.342 kHz	CMOS	3.3V	±20ppm
515CDB25M0000BAGR	Skyworks晶振	Si515	VCXO	25 MHz	CMOS	3.3V	±20ppm
515CDB6M00000BAGR	Skyworks晶振	Si515	VCXO	6 MHz	CMOS	3.3V	±20ppm
515GAA25M0000BAGR	Skyworks晶振	Si515	VCXO	25 MHz	CMOS	2.5V	±20ppm
515MDA17M1776BAGR	Skyworks晶振	Si515	VCXO	17.1776 MHz	CMOS	3.3V	±20ppm
515NDAM134200BAGR	Skyworks晶振	Si515	VCXO	134.2 kHz	CMOS	3.3V	±20ppm
515CAA12M2870BAGR	Skyworks晶振	Si515	VCXO	12.287 MHz	CMOS	3.3V	±20ppm
515CAA12M2880BAGR	Skyworks晶振	Si515	VCXO	12.287 MHz	CMOS	3.3V	±20ppm
515CAA98M3040BAGR	Skyworks晶振	Si515	VCXO	98.3 MHz	CMOS	3.3V	±20ppm
515CCA50M0000BAGR	Skyworks晶振	Si515	VCXO	50 MHz	CMOS	3.3V	±20ppm
515CAA000282CAGR	Skyworks晶振	Si515	VCXO	14.31818 MHz	CMOS	3.3V	±20ppm
515CDA51M2000BAGR	Skyworks晶振	Si515	VCXO	51.2 MHz	CMOS	3.3V	±20ppm
515CAA16M7770CAGR	Skyworks晶振	Si515	VCXO	16.777 MHz	CMOS	3.3V	±20ppm
515GAA54M0000CAGR	Skyworks晶振	Si515	VCXO	54 MHz	CMOS	2.5V	±20ppm
515CAA16M0000BAGR	Skyworks晶振	Si515	VCXO	16 MHz	CMOS	3.3V	±20ppm
515CBA32M7680CAGR	Skyworks晶振	Si515	VCXO	32.768 MHz	CMOS	3.3V	±20ppm
515CAA12M2880CAGR	Skyworks晶振	Si515	VCXO	12.288 MHz	CMOS	3.3V	±20ppm
515CBA27M0000CAGR	Skyworks晶振	Si515	VCXO	27 MHz	CMOS	3.3V	±20ppm
515GAA54M0000BAGR	Skyworks晶振	Si515	VCXO	54 MHz	CMOS	2.5V	±20ppm
515GCA27M0000CAGR	Skyworks晶振	Si515	VCXO	27 MHz	CMOS	2.5V	±20ppm
515GCA10M0000CAGR	Skyworks晶振	Si515	VCXO	10 MHz	CMOS	2.5V	±20ppm
515CAA004711CAGR	Skyworks晶振	Si515	VCXO	16.777215 MHz	CMOS	3.3V	±20ppm
515CBA96M0000BAGR	Skyworks晶振	Si515	VCXO	96 MHz	CMOS	3.3V	±20ppm
515CCA12M8000CAGR	Skyworks晶振	Si515	VCXO	12.8 MHz	CMOS	3.3V	±20ppm
515CCA125M000CAGR	Skyworks晶振	Si515	VCXO	125 MHz	CMOS	3.3V	±20ppm
515CAA27M0000CAGR	Skyworks晶振	Si515	VCXO	27 MHz	CMOS	3.3V	±20ppm
515CCA2M04800CAGR	Skyworks晶振	Si515	VCXO	2.048 MHz	CMOS	3.3V	±20ppm
515CAA49M1520BAGR	Skyworks晶振	Si515	VCXO	49.152 MHz	CMOS	3.3V	±20ppm
515GAA32M7680CAGR	Skyworks晶振	Si515	VCXO	32.768 MHz	CMOS	2.5V	±20ppm
515CCA65M0000CAGR	Skyworks晶振	Si515	VCXO	65 MHz	CMOS	3.3V	±20ppm
515CCAM100000CAGR	Skyworks晶振	Si515	VCXO	100 kHz	CMOS	3.3V	±20ppm
515CCA8M00000CAGR	Skyworks晶振	Si515	VCXO	8 MHz	CMOS	3.3V	±20ppm
515ABA10M0000BAGR	Skyworks晶振	Si515	VCXO	10 MHz	LVPECL	3.3V	±20ppm
515BBA10M0000BAGR	Skyworks晶振	Si515	VCXO	10 MHz	LVDS	3.3V	±20ppm
515MCB6M78000BAGR	Skyworks晶振	Si515	VCXO	6.78 MHz	CMOS	3.3V	±20ppm
515CAAM100000AAG	Skyworks晶振	Si515	VCXO	100 kHz	CMOS	3.3V	±20ppm
515CAB32M7680AAG	Skyworks晶振	Si515	VCXO	32.768 MHz	CMOS	3.3V	±20ppm
515CBA4M09600AAG	Skyworks晶振	Si515	VCXO	4.096 MHz	CMOS	3.3V	±20ppm
515CDA8M00000AAG	Skyworks晶振	Si515	VCXO	8 MHz	CMOS	3.3V	±20ppm
515GCA10M0000AAG	Skyworks晶振	Si515	VCXO	10 MHz	CMOS	2.5V	±20ppm
515CAA150M000BAGR	Skyworks晶振	Si515	VCXO	150 MHz	CMOS	3.3V	±20ppm
