Skyworks差分晶振/遥遥领先的6G智能终端晶振/511BBA135M000BAG晶振

当前位置：首页 » 欧美晶振 » IDTcrystal晶振 » Skyworks差分晶振/遥遥领先的6G智能终端晶振/511BBA135M000BAG晶振

prevnext

Skyworks差分晶振/遥遥领先的6G智能终端晶振/511BBA135M000BAG晶振

频率：135MHz

尺寸：5032mm

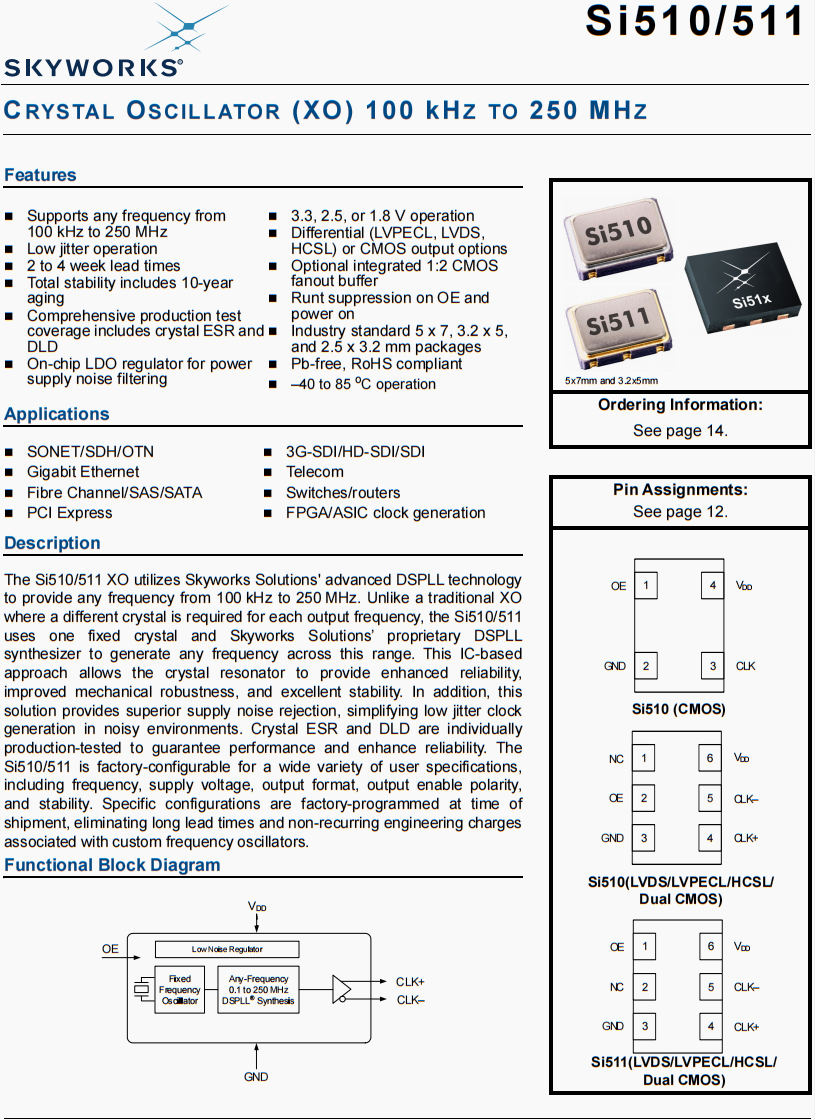

Skyworks差分晶振/遥遥领先的6G智能终端晶振/511BBA135M000BAG晶振，美国Skyworks晶振公司，5032晶振，欧美晶振，有源晶振，压控晶振，石英贴片晶振，6G交换机晶振，六脚晶振，贴片晶振，石英晶振，7050晶振，Si511 XO采用Skyworks Solutions先进的DSPLL技术，可提供从100 kHz到250 MHz的任何频率。与传统的XO不同，每个输出频率需要不同的晶体，Si511使用一个固定晶体和Skyworks Solutions的专有DSPLL合成器来生成这个范围内的任何频率。这种基于集成电路的方法允许晶体谐振器提供增强的可靠性，改进的机械稳健性和出色的稳定性。此外，该解决方案提供卓越的电源噪声抑制，简化了噪声环境下的低抖动时钟生成。晶体ESR和DLD分别进行了生产测试，以保证性能和提高可靠性。Si511可在工厂配置，适用于各种用户规格，包括频率，电源电压，输出格式，输出使能极性和稳定性。特定配置在出厂时进行工厂编程，消除了长时间的交货时间和与定制频率振荡器相关的非经常性工程费用。

订购热线：0755-27876565

yijin-1

Skyworks差分晶振/遥遥领先的6G智能终端晶振/511BBA135M000BAG晶振，美国Skyworks晶振公司，5032晶振，欧美晶振，有源晶振，压控晶振，石英贴片晶振，6G交换机晶振，六脚晶振，贴片晶振，石英晶振，7050晶振，Si511 XO采用Skyworks Solutions先进的DSPLL技术，可提供从100 kHz到250 MHz的任何频率。与传统的XO不同，每个输出频率需要不同的晶体，Si511使用一个固定晶体和Skyworks Solutions的专有DSPLL合成器来生成这个范围内的任何频率。这种基于集成电路的方法允许晶体谐振器提供增强的可靠性，改进的机械稳健性和出色的稳定性。此外，该解决方案提供卓越的电源噪声抑制，简化了噪声环境下的低抖动时钟生成。晶体ESR和DLD分别进行了生产测试，以保证性能和提高可靠性。Si511可在工厂配置，适用于各种用户规格，包括频率，电源电压，输出格式，输出使能极性和稳定性。特定配置在出厂时进行工厂编程，消除了长时间的交货时间和与定制频率振荡器相关的非经常性工程费用。

yijin-2

Skyworks差分晶振/遥遥领先的6G智能终端晶振/511BBA135M000BAG晶振

参数	符号	试验条件	最小值	典型的	最大值	单位
电源电压	VDD	3.3 V option	2.97	3.3	3.63	V
		2.5 V option	2.25	2.5	2.75	V
		1.8 V option	1.71	1.8	1.89	V
供应电流	IDD	CMOS, 100 MHz,single-ended	-	21	26	mA
		LVDS(output enabled)	-	19	23	mA
		LVPECL(output enabled)	-	39	43	mA
		HCSL(output enabled)	-	41	44	mA
		Tristate (output disabled)	-	-	18	mA
工作温度	TA		-40	-	85	℃
标称频率	FO	CMOS, Dual CMOS	0.1	-	212.5	MHz
标称频率	FO	LVDS/LVPECL/HCSL	0.1	-	250	MHz
总稳定度		Frequency Stability Grade C	-30	-	+30	ppm
		Frequency Stability Grade B	-50	-	+50	ppm
		Frequency Stability Grade A	-100	-	+100	ppm
温度稳定度		Frequency Stability Grade C	-20	-	+20	ppm
		Frequency Stability Grade B	-25	-	+25	ppm
		Frequency Stability Grade A	-50	-	+50	ppm
启动时间	TSU	Minimum VDD until output frequency (FO) within specification	-	-	10	ms
禁用时间	TD	FO ? 10 MHz	-	-	5	µs
禁用时间	TD	FO < 10 MHz	-	-	40	µs
启用时间	TE	FO ? 10 MHz	-	-	20	µs
启用时间	TE	FO < 10 MHz	-	-	60	µs

Skyworks差分晶振/遥遥领先的6G智能终端晶振/511BBA135M000BAG晶振

Skywork原厂编码	生产商	型号	类型	频率	输出	电源电压	频率稳定度
511BBA125M000BAGR	Skyworks晶振	Si511	XO	125 MHz	LVDS	3.3V	±25ppm
511FBA125M000BAGR	Skyworks晶振	Si511	XO	125 MHz	LVDS	2.5V	±25ppm
511FBA000330BAGR	Skyworks晶振	Si511	XO	125 MHz	LVDS	2.5V	±25ppm
511BBA100M000BAG	Skyworks晶振	Si511	XO	100 MHz	LVDS	3.3V	±25ppm
511BBA125M000AAG	Skyworks晶振	Si511	XO	125 MHz	LVDS	3.3V	±25ppm
511BBA100M000AAG	Skyworks晶振	Si511	XO	100 MHz	LVDS	3.3V	±25ppm
511BBA200M000AAG	Skyworks晶振	Si511	XO	200 MHz	LVDS	3.3V	±25ppm
511ABA156M250AAGR	Skyworks晶振	Si511	XO	156.25 MHz	LVPECL	3.3V	±25ppm
511BBA200M000BAGR	Skyworks晶振	Si511	XO	200 MHz	LVDS	3.3V	±25ppm
511BCA160M000BAGR	Skyworks晶振	Si511	XO	160 MHz	LVDS	3.3V	-
511BBA74M2500BAG	Skyworks晶振	Si511	XO	74.25 MHz	LVDS	3.3V	±25ppm
511FBA125M000BAG	Skyworks晶振	Si511	XO	125 MHz	LVDS	2.5V	±25ppm
511BBA125M000BAG	Skyworks晶振	Si511	XO	125 MHz	LVDS	3.3V	±25ppm
511FBA100M000BAG	Skyworks晶振	Si511	XO	100 MHz	LVDS	2.5V	±25ppm
511BBA000110BAG	Skyworks晶振	Si511	XO	148.35165 MHz	LVDS	3.3V	±25ppm
511FBA156M250BAG	Skyworks晶振	Si511	XO	156.25 MHz	LVDS	2.5V	±25ppm
511BBA148M500BAG	Skyworks晶振	Si511	XO	148.5 MHz	LVDS	3.3V	±25ppm
511JBA125M000BAG	Skyworks晶振	Si511	XO	125 MHz	LVDS	1.8V	±25ppm
511FBA200M000BAG	Skyworks晶振	Si511	XO	200 MHz	LVDS	2.5V	±25ppm
511JBA100M000BAG	Skyworks晶振	Si511	XO	100 MHz	LVDS	1.8V	±25ppm
511FCA25M0000BAG	Skyworks晶振	Si511	XO	25 MHz	LVDS	2.5V	±20ppm
511FCA100M000BAG	Skyworks晶振	Si511	XO	100 MHz	LVDS	2.5V	±20ppm
511SBA156M250BAG	Skyworks晶振	Si511	XO	156.25 MHz	CMOS	1.8V	±50ppm
511JBA135M000BAG	Skyworks晶振	Si511	XO	135 MHz	LVDS	1.8V	±25ppm
511JBA200M000BAG	Skyworks晶振	Si511	XO	200 MHz	LVDS	1.8V	±25ppm
511BBA106M250AAGR	Skyworks晶振	Si511	XO	106.25 MHz	LVDS	3.3V	±25ppm
511BBA106M250BAG	Skyworks晶振	Si511	XO	106.25 MHz	LVDS	3.3V	±25ppm
511ABA156M250BAG	Skyworks晶振	Si511	XO	156.25 MHz	LVPECL	3.3V	±25ppm
511BBA148M500AAG	Skyworks晶振	Si511	XO	148.5 MHz	LVDS	3.3V	±25ppm
511BBA156M250AAG	Skyworks晶振	Si511	XO	156.25 MHz	LVDS	3.3V	±25ppm
511FBA125M000AAG	Skyworks晶振	Si511	XO	125 MHz	LVDS	2.5V	±25ppm
511FBA100M000AAG	Skyworks晶振	Si511	XO	100 MHz	LVDS	2.5V	±25ppm
511FBA200M000AAG	Skyworks晶振	Si511	XO	200 MHz	LVDS	2.5V	±25ppm
511FCA125M000BAG	Skyworks晶振	Si511	XO	125 MHz	LVDS	2.5V	±20ppm
511JBA125M000AAG	Skyworks晶振	Si511	XO	125 MHz	LVDS	1.8V	±25ppm
511ACA156M250CAG	Skyworks晶振	Si511	XO	156.25 MHz	LVPECL	3.3V	±20ppm
511BCA100M000BAG	Skyworks晶振	Si511	XO	100 MHz	LVDS	3.3V	±20ppm
511ABA25M0000AAG	Skyworks晶振	Si511	XO	25 MHz	LVPECL	3.3V	±25ppm
511FBA74M2500BAG	Skyworks晶振	Si511	XO	74.25 MHz	LVDS	2.5V	±25ppm
511FBA000110AAG	Skyworks晶振	Si511	XO	148.35165 MHz	LVDS	2.5V	±25ppm
511ABA155M520AAG	Skyworks晶振	Si511	XO	155.52 MHz	LVPECL	3.3V	±25ppm
511BBA212M500AAG	Skyworks晶振	Si511	XO	212.5 MHz	LVDS	3.3V	±25ppm
511ABA200M000AAG	Skyworks晶振	Si511	XO	200 MHz	LVPECL	3.3V	±25ppm
511ABA25M0000BAG	Skyworks晶振	Si511	XO	25 MHz	LVPECL	3.3V	±25ppm
511ABA148M500BAGR	Skyworks晶振	Si511	XO	148.5 MHz	LVPECL	3.3V	±25ppm
511ABA148M500AAGR	Skyworks晶振	Si511	XO	148.5 MHz	LVPECL	3.3V	±25ppm
511ABA000336AAGR	Skyworks晶振	Si511	XO	156.25 MHz	LVPECL	3.3V	±25ppm
511ABA000110BAG	Skyworks晶振	Si511	XO	148.35165 MHz	LVPECL	3.3V	±25ppm
511FBA106M250AAG	Skyworks晶振	Si511	XO	106.25 MHz	LVDS	2.5V	±25ppm
511BBA000149AAG	Skyworks晶振	Si511	XO	74.175824 MHz	LVDS	3.3V	±25ppm
511FCA80M0000CAG	Skyworks晶振	Si511	XO	80 MHz	LVDS	2.5V	±20ppm
511NBA100M000BAG	Skyworks晶振	Si511	XO	100 MHz	CMOS	3.3V	±25ppm
511BBA200M000BAG	Skyworks晶振	Si511	XO	200 MHz	LVDS	3.3V	±25ppm
511DBA100M000AAG	Skyworks晶振	Si511	XO	100 MHz	HCSL	3.3V	±25ppm
511ABA000336AAG	Skyworks晶振	Si511	XO	156.25 MHz	LVPECL	3.3V	±25ppm
511BCA156M250AAG	Skyworks晶振	Si511	XO	156.25 MHz	LVDS	3.3V	±20ppm
511BBA200M000AAGR	Skyworks晶振	Si511	XO	200 MHz	LVDS	3.3V	±25ppm
511BBA135M000BAG	Skyworks晶振	Si511	XO	135 MHz	LVDS	3.3V	±25ppm
511BBA105M600AAG	Skyworks晶振	Si511	XO	105.6 MHz	LVDS	3.3V	±25ppm
511DCA100M000AAG	Skyworks晶振	Si511	XO	100 MHz	HCSL	3.3V	±20ppm
511BBA133M000AAG	Skyworks晶振	Si511	XO	133 MHz	LVDS	3.3V	±25ppm
511JCA233M250BAG	Skyworks晶振	Si511	XO	233.25 MHz	LVDS	1.8V	±20ppm
511FBA156M250AAG	Skyworks晶振	Si511	XO	156.25 MHz	LVDS	2.5V	±25ppm
511BBA155M520BAG	Skyworks晶振	Si511	XO	155.52 MHz	LVDS	3.3V	±25ppm
511BBA000110AAG	Skyworks晶振	Si511	XO	148.35165 MHz	LVDS	3.3V	±25ppm
511FBA212M500BAG	Skyworks晶振	Si511	XO	212.5 MHz	LVDS	2.5V	±25ppm
511FBA212M500AAG	Skyworks晶振	Si511	XO	212.5 MHz	LVDS	2.5V	±25ppm
511ABA74M2500AAG	Skyworks晶振	Si511	XO	74.25 MHz	LVPECL	3.3V	±25ppm
