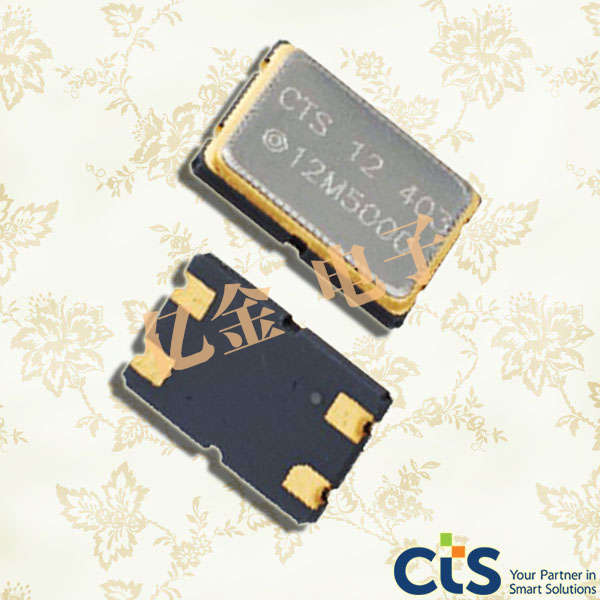

CTS晶振,石英晶振,407晶振,407F39D008M0000晶振

频率：6MHZ~133MHZ

尺寸：7.0*5.0mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性

订购热线：0755-27876565

重申致力于开发新组件技术，满足客户规格，超越客户期望。该公司将CTS晶振无线组件更名为CTS无线组件，通过制造陶瓷滤波器、双工和其他通信部件，将CTS晶振公司置于新兴手机和基站市场的最前沿。

在2000年末€™s和2010年初一个€™s,CTS晶振公司完成一系列并购拓展的关键市场,并推动增长。

2007年,CTS晶振公司完成收购阿尔法陶瓷、压电陶瓷材料的提供者为传感器,石英晶体谐振器,贴片晶振和传感器制造商在军事和航空市场。因此,CTS晶振公司增强其全球领先地位在压电陶瓷具有一个独特的范围的能力。自2008年收购Tusonix Inc .,在诺加利斯,制造业务墨西哥,增加了电磁和射频干扰(EMI / RFI)过滤器组件CTS晶振公司系列产品。

2008年收购的Tusonix公司，在墨西哥的诺加斯生产操作，增加了电磁和无线电频率干扰(EMI / RFI)过滤组件到CTS晶振公司产品系列。 yijin-1

CTS晶振,石英晶振,407晶振,407F39D008M0000晶振,贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.

贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除石英晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定 yijin-2

CTS晶振规格	单位	407贴片晶振频率范围	石英晶振基本条件
标准频率	f_nom	6.00MHZ~133.0MHZ	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-20°C ～ +70°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.vc-tcxo.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	8pF ,10PF,12PF,20PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

yijin-3

yijin-4

DIP 产品
已变形的石英晶振引脚不能插入板孔中。请勿施加过大压力,以免引脚变形。

（5）SOJ 产品和SOP 产品
请勿施加过大压力,以免石英晶振引脚变形。已变形的石英晶振引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。

9.4.超声波清洗

（1）使用AT-切割晶体和声表面滤波器波（SAW）/声表面谐振器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。

（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏。

（3）请勿清洗开启式晶振产品

（4）对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。

（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。

10.操作

请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。CTS晶振,石英晶振,407晶振,407F39D008M0000晶振
