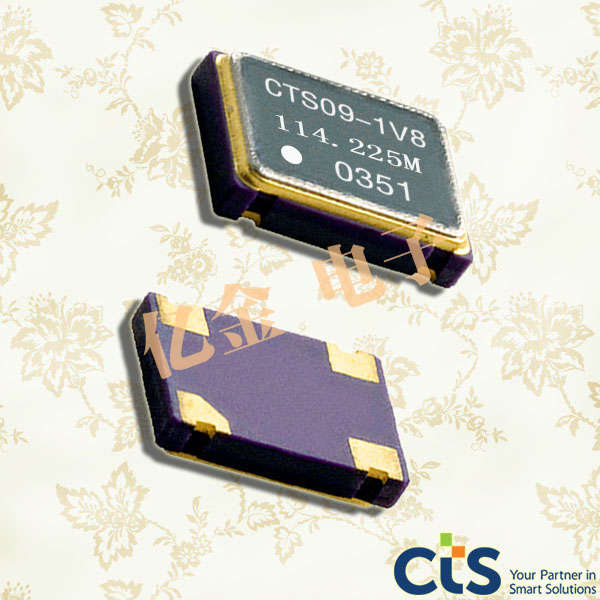

CTS晶振,有源晶振,375晶振,LVDS差分晶振,375LB3C2000T晶振

频率：100M~250MHZ

尺寸：5.0x3.2mm

贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

订购热线：0755-27876565

CTS晶振公司在大萧条时期,对便宜的台式收音机的需求增加了,而芝加哥电话供应公司则以更低成本和稳定的碳组成可变电阻器的发展作为回应,这有助于降低无线电元件的成本.在这段时间里,公司从一个生产成品(电话和交换机)的制造商发展成一个部件制造商.

二战期间,美国陆军需要一个链接到前线部队,所以芝加哥电话供应公司集成电话和无线电组件技术开发RM-29远程电话字段设置.陆军/海军生产卓越奖了去芝加哥的电话供应公司杰出的战时生产超过300000电话RM-29字段.然后,在回答一个请求从麻省理工学院(MIT)辐射实验室,工程师致力于创建RLB€“雷达的精密电位计单位.这项新技术使盟军能够执行夜间空袭任务,这对缩短战争至关重要.在以后的几年,和平时期的RLB应用包括空中交通安全、增强天气预报和医疗诊断.

20世纪40年代末迎来了消费电子产品的下一个繁荣时期——电视.芝加哥电话供应公司,已经是主要的无线电,石英晶体等元件供应商,应用了可变电阻器的技术,并切换到新的电视市场.随着这个新市场的快速发展,美国制造商在1946年生产了6000台电视机,到1950年,这个数字飙升到750万.无线电接收器可能使用1、2或3个声表滤波器,石英晶振供应部件,一台需要6到10个可变电阻部件的电视接收器.这一增加的组件数量将公司生产和利润提升到新的高度.

尽管仍在享受消费电视行业的增长,但CTS再次向另一个新兴的新兴市场寻求机会.数据处理或计算机市场符合要求,CTS以新的、创新的产品回答.1958年,经过4年的密集的研究,CTS晶振的工程师介绍一种新型的稳定的石英晶振晶体元件.一个稳定的金属陶瓷实现小型化的需求申请电脑,以及军事工业,确保CTSa目前€™参与现代电子市场.

到20世纪60年代初,芝加哥电话供应公司已经多元化经营多种开关、可变电阻和各种晶振,石英晶体,贴片晶振,有源晶振等电子元件的制造商.然而,该公司20多年来一直没有生产商用电话.几十年来,随着新技术和新产品的创新,新市场不断扩张,很明显,原来的名称不再适合公司.

1960年,芝加哥电话供应公司正式更名为CTS公司,以更准确地反映其多样化的产品线.1962年6月4日那天,CTS上市的普通股€.Big那些€.纽约证券交易所.这一天标志着CTS作为一家公司发展的转折点,因为在纽约证券交易所上市,使该公司在国际业务上有了更大的知名度.

yijin-1

CTS晶振,有源晶振,375晶振,LVDS差分晶振,375LB3C2000T晶振,压控晶振(VCXO)压控石英晶体振荡器基本解决方案,PECL输出,输出频率60 MHz到200 MHz之间,出色的低相位噪声和抖动,三态功能,应用：SDH/ SONET,以太网,基站,笔记本晶振应用,符合RoHS/无铅

石英晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.

CTS晶振型号		375晶振
输出频率范围		100M~250MHZ
标准频率		100.00MHz/156.25MHz/125.00MHz/200.00MHz/153.60MHz/245.76MHz
电源电压范围		+1.68~+3.5V
电源电压（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗电流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）/+2.5mA max.（f≦60MHz）
待机时电流		-更多详细参数欢迎咨询亿金电子http://www.vc-tcxo.com
输出电压		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±1.5×10-6 max.（After 2 reflows）
	温度特性	±1.0×10-6,±2.5×10-6 max./-30~+85℃ ±1.0×10-6,±2.5×10-6 max./-40~+85℃（Option）
	电源电压特性	±0.2×10-6 max.（VCC ±5%）
	负载变化特性	±0.2×10-6 max.（10kΩ//10pF±10%）
	长期变化	±1.0×10-6 max./year
频率控制	控制灵敏度	±3.0×10-6,±5.0×10-6/Vcont=+1.4V±1V@VCC≧+2.6V ±3.0×10-6,±5.0×10-6/Vcont=+0.9V±0.6V@VCC=+1.8V
	频率控制极性	正极性

yijin-3

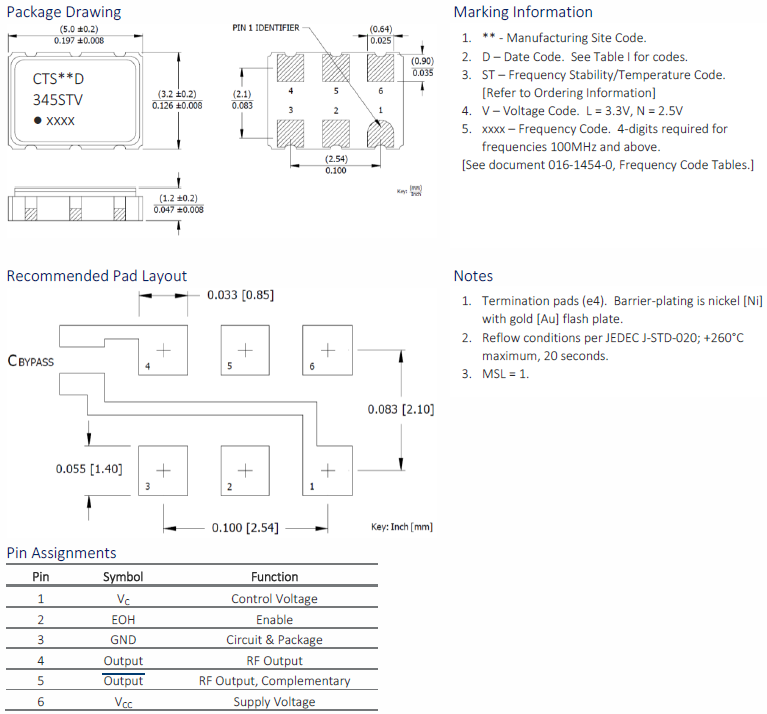

375 5032 VCXO

yijin-4

使用CTS晶振时应注意以下事项

晶体振荡器的处理与其略有不同其他电子元件.请阅读以下注意事项小心地正确使用晶体振荡器确保设备的最佳性能.

1.电源旁路电容

使用本产品时,请放置一个约0.01的旁路电容μF,介于电源和GND之间（尽可能靠近产品终端尽可能）.

2.安装表面贴装晶体时钟振荡器

（1）安装电路板后温度快速变化

当安装板的材料为表面安装时陶瓷有石英晶体,时钟振荡器封装膨胀系数不同于陶瓷的膨胀系数材料,焊接的圆角部分可能会破裂,如果受到影响长时间反复发生极端温度变化.你在这样的条件下,建议情况是这样的事先检查过.

（2）通过自动安装进行冲击

当晶体时钟振荡器被吸附或吸入时自动安装或超过的冲击过程安装振荡器时会发生指定值板,振荡器的特性会改变或恶化.

（3）板弯曲应力

将晶体时钟振荡器焊接到印刷后板,弯曲板可能会导致焊接部分剥落关闭或振荡器封装由于机械应力而破裂.

3.抗跌落冲击力

本目录中的产品设计得非常高抗自由落体冲击（最多三次）.但是,如果错误地将产品从桌子等处丢弃,为确保最佳性能,建议您使用再次测量产品的性能或您要求我们再次测量它.

4.静电

本目录中的产品使用CMOS IC作为其有源产品元素.因此,在一个环境中处理产品对抗静电的措施拍摄.

5.耐高温

关于耐高温性,使用产品时在温度为+ 125°C的极端环境中超过24小时,产品的所有特点无法保证.要特别注意存放产品在正确的温度范围内.CTS晶振,有源晶振,375晶振,LVDS差分晶振,375LB3C2000T晶振

6. EMI

当您考虑EMI时,低电源电压建议使用（例如2.5V,1.8V,1.5V或0.9V）.此外,请事先咨询我们有关的组合针对上述EMI的两种对策.

7.超声波清洗

当进行本目录中产品的超声波清洁时根据其安装状态和清洁条件等,该产品的晶体振荡器可能会发生共振断裂.在超声波清洁之前,请务必检查条件.

8.请将水晶时钟振荡器用于特殊用途时欢迎与我们联系.
