EPSON晶振,压控晶振,VG7050ECN晶振

频率:50M~800MHZ

尺寸:7.0x5.0mm

小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
订购热线:0755-27876565
QQ咨询 点击这里给我发消息 EPSON晶振,压控晶振,VG7050ECN晶振

EPSON-1

爱普生株式会社EPSON晶振爱普生拓优科梦,(EPSON YOCOM)1942年成立时是精工集团的第三家手表制造公司,以石英手表起家的爱普生公司到后续的生产压电石英晶体, 晶振,石英晶振,有源晶振,恒温晶振, 压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO.19962月在中国苏州投资建厂,在当时员工人数就达2000,总投资4.055亿美元,公司占地200,现已经是世界500强企业.

日本精工爱普生接受了中国苏州政府2007 年的招商引资,命名为【爱普生拓优科梦水晶元器件(苏州)有限公司】  爱普生拓优科梦(Epson Toyocom)是精工爱普生株式会社与爱普生(中国)有限公司共同投资成立的有限责任公司(外商合资).

爱普生晶振已经建立了一个原始的垂直整合制造模型的最佳手段持续为客户创造新的价值,并决定使用这个模型来驱动前面提到的四个关键领域的创新.这意味着从头开始创建产品:创建我们自己的独特的核心技术和设备,使用这些作为基地的规划和设计提供独特价值的产品,生产或制造的艺术和科学,我们积累了多年的专业知识,然后生产晶振,石英晶振,有源晶振,压控振荡器, 32.768K钟表晶振,温补晶振等出售给我们的客户.

yijin-1

EPSON晶振,压控晶振,VG7050ECN晶振,压控晶振(VCXO)压控石英晶体振荡器基本解决方案,PECL输出,输出频率60 MHz到200 MHz之间,出色的低相位噪声和抖动,三态功能,应用:SDH/ SONET,以太网,基站,笔记本晶振应用,符合RoHS/无铅

超小型、超低频石英晶振晶片的边缘处理技术:是超小型、超低频石英晶振晶体元器件研发及生产必须解决的技术问题,为压电石英晶振行业的技术难题之一.爱普生晶振具体解决的办法是使用高速倒边方式,通过结合以往低速滚筒倒边去除晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使石英晶振晶片的边缘效应不能去除,石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动不稳定.

yijin-2

爱普生晶振型号

VG7050ECN晶振

输出频率范围

50M~800MHz

标准频率

19.2MHz/26MHz/38.4MHz/40MHz/52MHz

电源电压范围

+0.165V~+3.3V

电源电压(Vcc

+1.8V/+2.6V/+2.8V/+3.0V/+3.3V

消耗电流

+1.5mA max.f26MHz/+2.0mA max.26f52MHz/+2.5mA max.f60MHz

待机时电流

-更多晶振参数信息请联系我们http://www.vc-tcxo.com/

输出电压

0.8Vp-p min.f52MHz)(削峰正弦波/DC-coupled

输出负载

10kΩ//10pF

频率稳定度

常温偏差

±1.5×10-6 max.After 2 reflows

温度特性

±1.0×10-6,±2.5×10-6 max./-30~+85
±1.0×10-6,±2.5×10-6 max./-40
~+85Option

电源电压特性

±0.2×10-6 max.VCC ±5%

负载变化特性

±0.2×10-6 max.10kΩ//10pF±10%

长期变化

±1.0×10-6 max./year

频率控制

控制灵敏度

±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V @VCC+2.6V
±3.0×10-6
~±5.0×10-6/Vcont=+0.9V±0.6V @VCC=+1.8V

频率控制极性

正极性

yijin-3

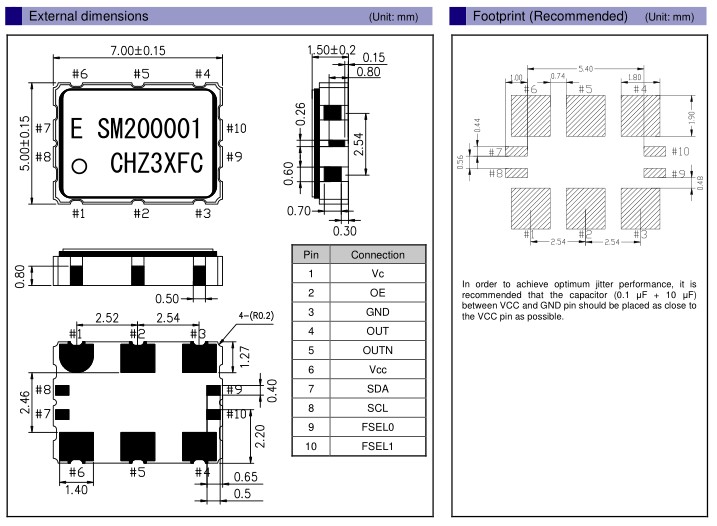

VG7050ECN_7050

yijin-4在使用EPSON晶振时应注意以下事项

如何正确的使用有源晶振

电处理:

将电源连接到有源晶振指定的终端,确定正确的极性这目录所示.注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的石英晶振,假如损坏那将不会工作.此外如果外接电源电压高于晶振的规定电压值,就很可能会导致爱普生晶振产品损坏.所以外接电压很重要,一定要确保使用正确的额定电压的振荡,但如果电压低于额定的电压值部分产品将会不起振,或者起不到最佳精度.

有源晶振的负载电容与阻抗

负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如:失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,晶体振荡器调整的输入阻抗,测量仪器的负载阻抗爱普生石英晶体振荡器,7050贴片有源晶振.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.EPSON晶振,压控晶振,VG7050ECN晶振

yijin-5
