爱普生晶振,压控温补晶振,TG5032CDN晶振,TG5032SDN晶振

频率：10M~50MHZ

尺寸：5.0x3.2mm

贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

订购热线：0755-27876565

EPSON-2

爱普生株式会社EPSON晶振爱普生拓优科梦,(EPSON — YOCOM)1942年成立时是精工集团的第三家手表制造公司,以石英手表起家的爱普生公司到后续的生产压电石英晶体, 晶振,石英晶振,有源晶振,压控振荡器, 压控温补晶体振荡器（TC-VCXO）、温补晶体振荡器（TCXO）.1996年2月在中国苏州投资建厂,在当时员工人数就达2000人,总投资4.055亿美元,公司占地200亩,现已经是世界500强企业.

日本精工爱普生接受了中国苏州政府2007 年的招商引资,命名为【爱普生拓优科梦水晶元器件(苏州)有限公司】爱普生拓优科梦(Epson Toyocom)是精工爱普生株式会社与爱普生(中国)有限公司共同投资成立的有限责任公司(外商合资).

爱普生已经建立了一个原始的垂直整合制造模型的最佳手段持续为客户创造新的价值,并决定使用这个模型来驱动前面提到的四个关键领域的创新.这意味着从头开始创建产品:创建我们自己的独特的核心技术和设备,使用这些作为基地的规划和设计提供独特价值的产品,生产或制造的艺术和科学,我们积累了多年的专业知识,然后生产晶振,石英晶振,有源晶振,压控振荡器, 32.768K钟表晶振,温补晶振等出售给我们的客户.

爱普生株式会社EPSON晶振通过追求以QMEMS 技术为核心的“省、小、精”技术,来推动具有领先性的环保活动,把降低环境负荷作为一种顾客价值提供给顾客.

创造并提供专研了“省、小、精”的32.768K钟表晶振,温补晶振晶振,石英晶振,有源晶振,压控振荡器等水晶元器件及其关联产品；并且构筑和革新既可以降低环境负荷又可以提高生产性的生产流程的活动.

爱普生加强人力资源的全功能,技术,生产,销售和支持和环境问题,利用信息技术,推进我们的原始制造模式寻求实现我们的愿景.视野下就像我提到的,我们的目标是使用我们的技术来创建一个新的连接人的时代,事物和信息,这样我相信我们可以成为不可或缺的公司为我们的客户和社会.

yijin-1

爱普生晶振,压控温补晶振,TG5032CDN晶振,TG5032SDN晶振,5032mm体积的石英晶体振荡器有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接（无铅对应）,为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

有源晶振高频振荡器使用IC与晶片设计匹配技术：有源晶振是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数.

yijin-2

爱普生晶振型号		TG5032CDN晶振(CMOS),TG5032SDN晶振
输出频率范围		10~50MHz
标准频率		19.2MHz/26MHz/38.4MHz/40MHz/50MHz
电源电压范围		+2.7~+5.5V
电源电压（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗电流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）/+2.5mA max.（f≦60MHz）
待机时电流		-更多晶振参数信息请联系我们http://www.vc-tcxo.com
输出电压		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±1.5×10^-6 max.（After 2 reflows）
	温度特性	±1.0×10^-6,±2.5×10^-6 max./-30~+85℃ ±1.0×10^-6,±2.5×10^-6 max./-40~+85℃（Option）
	电源电压特性	±0.2×10^-6 max.（V_CC ±5%）
	负载变化特性	±0.2×10^-6 max.（10kΩ//10pF±10%）
	长期变化	±1.0×10^-6 max./year
频率控制	控制灵敏度	±3.0×10^-6~±5.0×10^-6/Vcont=+1.4V±1V @V_CC≧+2.6V ±3.0×10^-6~±5.0×10^-6/Vcont=+0.9V±0.6V @V_CC=+1.8V
	频率控制极性	正极性

yijin-3

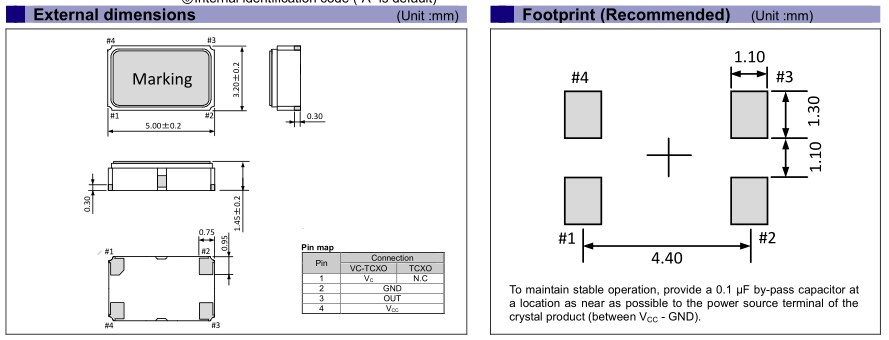

TG5032CDN_5032

yijin-4 在使用爱普生晶振时应注意以下事项

1：抗冲击

抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.

2：辐射

将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.爱普生晶振,压控温补晶振,TG5032CDN晶振,TG5032SDN晶振

3：化学制剂 / pH值环境

请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.

4：粘合剂

请勿使用可能导致爱普生晶振,石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.）

5：卤化合物

请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.

6：静电

过高的静电可能会损坏VC-TCXO石英晶体振荡器,贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
