EPSON晶振,差分晶振,SG5032VAN晶振
频率:73.5M~700MHZ
尺寸:5.0x3.2mm
差分晶振的使用特点在于能够从50MHZ频率做到700MHZ的超高频点.特别是“SAW单元极低的抖动振荡器”能达到声表面波等要求值,简称为“低抖动振荡器”.此款晶振电源电压相较于之前能够做到2.5V~3.3V之间,其工作温度以及储存温度范围远远超过了普通晶振,达到了-45°~+100°的温度范围,差分晶振的精度值(PPM)可精确到±10PM,普通晶振达不到的输出电压,差分晶振做到了1V,起振时间超快为0秒,随机抖动性能0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.都是较为常见的,相位抖动能从0.3ps Max-1ps Max.
爱普生株式会社EPSON晶振爱普生拓优科梦,(EPSON — YOCOM)1942年成立时是精工集团的第三家手表制造公司,以石英手表起家的爱普生公司到后续的生产压电石英晶体, 晶振,石英晶振,有源晶振,压控振荡器, 压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO晶振).1996年2月在中国苏州投资建厂,在当时员工人数就达2000人,总投资4.055亿美元,公司占地200亩,现已经是世界500强企业.
日本精工爱普生接受了中国苏州政府2007 年的招商引资,命名为【爱普生拓优科梦水晶元器件(苏州)有限公司】 爱普生拓优科梦(Epson Toyocom)是精工爱普生株式会社与爱普生(中国)有限公司共同投资成立的有限责任公司(外商合资).
爱普生已经建立了一个原始的垂直整合制造模型的最佳手段持续为客户创造新的价值,并决定使用这个模型来驱动前面提到的四个关键领域的创新.这意味着从头开始创建产品:创建我们自己的独特的核心技术和设备,使用这些作为基地的规划和设计提供独特价值的产品,生产或制造的艺术和科学,我们积累了多年的专业知识,然后生产晶振,石英晶振,有源晶振,压控振荡器, 32.768K钟表晶振,温补晶振等出售给我们的客户.
爱普生加强人力资源的全功能,技术,生产,销售和支持和环境问题,利用信息技术,推进我们的原始制造模式寻求实现我们的愿景.视野下就像我提到的,我们的目标是使用我们的技术来创建一个新的连接人的时代,事物和信息,这样我相信我们可以成为不可或缺的公司为我们的客户和社会.
爱普生株式会社EPSON晶振通过追求以QMEMS 技术为核心的“省、小、精”技术,来推动具有领先性的环保活动,把降低 环境负荷作为一种顾客价值提供给顾客.
创造并提供专研了“省、小、精”的32.768K,钟表晶振,温补晶振,石英晶振,有源晶振,压控振荡器等水晶元器件及其关联产品;并且构筑和革新既可以降低 环境负荷又可以提高生产性的生产流程的活动.
爱普生株式会社EPSON晶振不仅遵守与环保相关的法规、条例及其他本公司赞同的要求事项,也根据需要自主性的制定基 准,通过持续性的展开环保活动来预防污染.
在设定环保目的与目标展开活动的同时,定期重审环境管理体系,努力提高环保活动的水平.
爱普生株式会社EPSON晶振通过与地区的交流及社会贡献活动,为地区的环保做贡献.
将环保活动的信息向公司内外公开,积极努力的与地区社会及相关人员建立信赖关系,为社会的发展做出贡献.
EPSON晶振,差分晶振,SG5032VAN晶振,差分石英晶体振荡器、差分晶振使用于网络路由器、SATA,光纤通信,10G以太网、超速光纤收发器、网络交换机等网络通讯设备中.网络设备对高标准参考时钟的需求尤其突出,要求做为系统性能重要参数的相位抖动具备低抖动特征.使用于产品中能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰(EMI)是高度免疫的.差分石英晶振满足市场需求,实现高频高精度等要求,更加保障了各种系统参考时钟的可靠性.
石英晶振的切割设计:用不同角度对晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型.不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶振目前主要使用的有 AT 切、BT 切.其它切型还有 CT、DT、GT、NT 等.超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用,晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此石英晶振晶片设计的计算机程序,该程序晶振的晶片外形尺寸已全面应用并取得很好的效果.
爱普生晶振型号 |
符号 |
SG5032VAN晶振 |
输出规格 |
- |
LVDS |
输出频率范围 |
fo |
73.5~700MHz |
电源电压 |
VCC |
+2.5V±0.125V/+3.3V±0.165V |
频率公差 |
f_tol |
±50×10-6 max., ±100×10-6 max. |
保存温度范围 |
T_stg |
-40~+125℃ |
运行温度范围 |
T_use |
-20~+70℃ ,-40~+85℃ |
消耗电流 |
ICC |
20mA max. |
待机时电流(#1引脚"L") |
I_std |
10μA max. |
输出负载 |
Load-R |
100Ω (Output-OutputN) |
波形对称 |
SYM |
45~55% [at outputs cross point] |
0电平电压 |
VOL |
-更多晶振参数信息请联系我们http://www.vc-tcxo.com |
1电平电压 |
VOH |
- |
上升时间 下降时间 |
tr, tf |
0.4ns max. [20~80% Output-OutputN] |
差分输出电压 |
VOD1, VOD2 |
0.247~0.454V |
差分输出误差 |
⊿VOD |
50mV [⊿VOD=|VOD1VOD2|] |
补偿电压 |
VOS |
1.125~1.375V |
补偿电压误差 |
⊿VOS |
50mV |
交叉点电压 |
Vcr |
- |
OE端子0电平输入电压 |
VIL |
VCC×0.3 max. |
OE端子1电平输入电压 |
VIH |
VCC×0.7 min. |
输出禁用时间 |
tPLZ |
200ns |
输出使能时间 |
tPZL |
2ms |
周期抖动(1) |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
总抖动(1) |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)] |
相位抖动 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |
在使用EPSON晶振时应注意以下事项:
石英晶体振荡器和实时时钟模块:
所有石英晶体振荡器和实时时钟模块都以IC形式提供.
1.噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.
2.电源线路
电源的线路阻抗应尽可能低.
3.输出负载
建议将石英晶振,贴片晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).
4.未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND.EPSON晶振,差分晶振,SG5032VAN晶振
5.热影响
重复的温度巨大变化可能会降低受损害的石英晶振,6脚贴片晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
6.安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
7.通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
深圳市亿金电子有限公司 SHENZHEN YIJIN ELECTRONICS CO;LTD
联系人黄娜:18924600166
工作QQ:857950243
贸易通:yijindz2014
座机:0755-27876565
邮箱:yijindz@163.com
微信:yijindz,公众号:NDKcrystal
地址:广东省深圳市宝安区107国道旁甲岸路
跟此产品相关的产品 / Related Products
- CTS晶振,有源晶振,654C晶振,HCMOS输出振荡器
小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm,2016mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
- CTS晶振,差分晶振,653晶振,654PL晶振,655晶振
差分晶振具有低电平,低功耗等功能,低电流电压可达到低值1V, 工作电压在2.5V-3.3V,低抖动差分晶振是目前行业中具有高要求,高技术的石英晶体振荡器,差分石英晶体振荡器相位低,低损耗等特点,差分晶振的频率相对都比较高,比如从50MHz起可以做到700MHz,特别是“SAW单元极低的抖动振荡器”能达到声表面波等要求值,简称为“低抖动振荡器”电源电压做到2.5V-3.3V之间,工作温度,以及储存温度非常宽,客户实验证明工作温度可以到达低温-50度高温到100度,频率稳定度在±20PPM值,输出电压低抖动晶振能达到1V,起振时间为0秒,随机抖动性能在0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.相位抖动能从0.3ps Max-1ps Max.

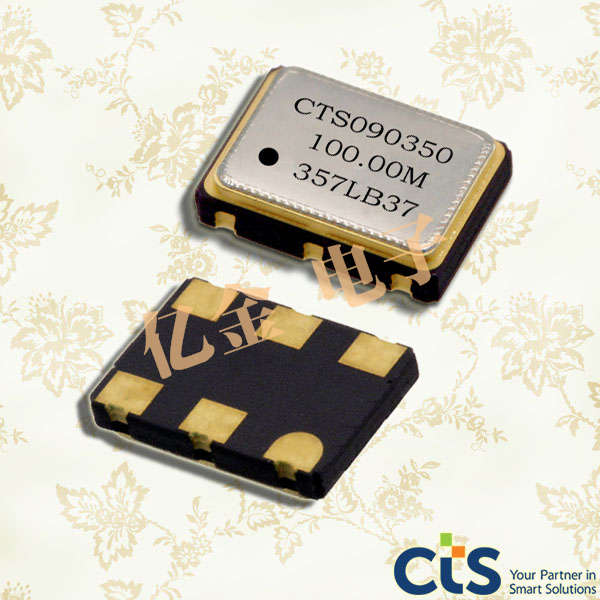

- CTS晶振,差分晶振,377晶振,377LB5C1250T晶振
