日本爱普生晶振,恒温晶振,OG2525CCNHCBDDJ晶振

频率：10MHZ

尺寸：25.4x25.4mm

石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

订购热线：0755-27876565

EPSON-2

爱普生株式会社EPSON晶振爱普生拓优科梦,(EPSON — YOCOM)1942年成立时是精工集团的第三家手表制造公司,以石英手表起家的爱普生公司到后续的生产压电石英晶体, 晶振,石英晶振,有源晶振,压控振荡器, 压控晶体振荡器（VCXO）、温补石英晶体振荡器（TCXO）.1996年2月在中国苏州投资建厂,在当时员工人数就达2000人,总投资4.055亿美元,公司占地200亩,现已经是世界500强企业.

日本精工爱普生接受了中国苏州政府2007 年的招商引资,命名为【爱普生拓优科梦水晶元器件(苏州)有限公司】爱普生拓优科梦(Epson Toyocom)是精工爱普生株式会社与爱普生(中国)有限公司共同投资成立的有限责任公司(外商合资).

爱普生已经建立了一个原始的垂直整合制造模型的最佳手段持续为客户创造新的价值,并决定使用这个模型来驱动前面提到的四个关键领域的创新.这意味着从头开始创建产品:创建我们自己的独特的核心技术和设备,使用这些作为基地的规划和设计提供独特价值的产品,生产或制造的艺术和科学,我们积累了多年的专业知识,然后生产晶振,石英晶振,有源晶振,压控振荡器, 32.768K钟表晶振,温补晶振等出售给我们的客户.

爱普生株式会社EPSON晶振通过追求以QMEMS 技术为核心的“省、小、精”技术,来推动具有领先性的环保活动,把降低环境负荷作为一种顾客价值提供给顾客.

创造并提供专研了“省、小、精”的32.768K钟表晶振,温补晶振晶振,石英晶振,有源晶振,压控振荡器等水晶元器件及其关联产品；并且构筑和革新既可以降低环境负荷又可以提高生产性的生产流程的活动.

爱普生株式会社EPSON晶振不仅遵守与环保相关的法规、条例及其他本公司赞同的要求事项,也根据需要自主性的制定基准,通过持续性的展开环保活动来预防污染.

在设定环保目的与目标展开活动的同时,定期重审环境管理体系,努力提高环保活动的水平.

爱普生株式会社EPSON晶振通过与地区的交流及社会贡献活动,为地区的环保做贡献.

yijin-1

日本爱普生晶振,恒温晶振,OG2525CCNHCBDDJ晶振,石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅

有源晶振高频振荡器使用IC与晶片设计匹配技术：有源晶振是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数.

yijin-2

爱普生晶振项目		符号	OG2525CCNHCBDDJ晶振规格说明	条件
输出频率范围		f₀	10.0 MHz
电源电压		V_CC	H: 5.0 V ±0.25 V
储存温度范围		T_stg	-40 ℃ ± to +85 ℃
工作温度范围		T_use	B: -20 ℃ to +70 ℃
频率稳定度	频率初期公差		±200 × 10^-9Max.	at +25 ℃ , V_CC = 5.0 V
	频率温度特征	f₀-T_C	D: ±50 × 10^-9 Max.	-20 ℃ to +70 ℃ calm air
	频率电源电压特征	f₀-V_CC	±5 × 10^-9 Max.	V_CC = 5.0 V ±0.25 V
	频率负载变动特征	f₀-load	±5 × 10^-9 Max.	15pF ±5%
	频率老化	f_age	±3 × 10^-9 / day Max. C: ±100 × 10^-9 / year Max.	Temp.;at +25 ℃ calm air Vcont & Vcc =const. ;f ref;7days after power on
	频率启动特性		±50 × 10^-9 / 5 min Max.	at +25 ℃
频率控制范围			±0.2 × 10^-6 to ±0.5 × 10^-6	Vcont 0.5 V to 4.5 V positive slope
功耗	起动时	I_CC	650 mA Max.	V_CC = 5.0 V
功耗	安定时	I_CC	300 mA Max.	V_CC = 5.0 V at 25 ℃
占空比		SYM	45 % to 55 %	at 2.0 V
输出电压		V_OH	2.4 V Min.	了解更多参数信息欢迎咨询http://www.vc-tcxo.com
输出电压		V_OL	0.4 V Max.
输出负载		Load C	15 pF Typ.	Max. 20 pF , R-load Min. 1kΩ
相位噪声 (10 MHz)	1 Hz	C/N	-80 dBc/Hz Typ.
	10 Hz		-100 dBc/Hz Typ.
	100 Hz		-130 dBc/Hz Typ.
	1 kHz		-140 dBc/Hz Typ.
	10 kHz		-145 dBc/Hz Typ.

yijin-3

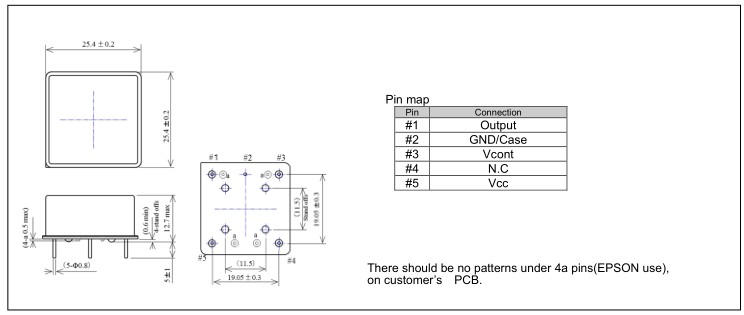

OG2525CCN

yijin-4 在使用爱普生晶振时应注意以下事项

晶振在使用过程中需要注意哪些事项,晶振产品在使用过程中产生不良都有那些原因照成的,如果石英晶振产生了不良我们又该怎么处理,怎么去预防在以后的生产过程中确保品质不在出问题.日本爱普生晶振,恒温晶振,OG2525CCNHCBDDJ晶振

大家都知道晶振其实分为很多的类别,比如陶瓷谐振器,以及石英晶体谐振器,石英晶体振荡器,那么石英晶体振荡器又称呼为有源晶振,何为有源晶振？

有源的意思就是带有电压功能,是只产品在使用过程中首先需要通过电压起振,一般有源晶振的电压在3.3V-5V之间.其实有源晶振在细分的情况下又能分成恒温晶振(OCXO),压控振荡器（VCXO）以及温补晶振(TCXO)这两者又可以合并为压控温补晶振（VC-TCXO）,压控晶振的原理简单的说就是产品在工作过程中有一个电压稳定控制功能,当石英晶振在使用过程中遇到电压变大或者变小的情况下,产品可以在自带电压功能的情况下把电压控制在可接受范围,以及控制振荡器的PPM精度,不超出在需要的频率内,使其能够稳定的给CPU提供精准信号,这就是压控振荡器的主要特点.
