OG1409CAN晶振,进口恒温晶体振荡器,OCXO有源贴片晶振

当前位置：首页 » 爱普生晶振 » 日本爱普生晶振,恒温晶振,OG1409CAN晶振

prevnext

日本爱普生晶振,恒温晶振,OG1409CAN晶振

频率：20MHZ

尺寸：14.6x9.7mm

石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

订购热线：0755-27876565

EPSON-2

爱普生株式会社EPSON晶振爱普生拓优科梦,(EPSON — YOCOM)1942年成立时是精工集团的第三家手表制造公司,以石英手表起家的爱普生晶振公司到后续的生产压电石英晶体, 晶振,石英晶振,有源晶振,压控振荡器, 压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）.1996年2月在中国苏州投资建厂,在当时员工人数就达2000人,总投资4.055亿美元,公司占地200亩,现已经是世界500强企业.

日本精工爱普生接受了中国苏州政府2007 年的招商引资,命名为【爱普生拓优科梦水晶元器件(苏州)有限公司】爱普生拓优科梦(Epson Toyocom)是精工爱普生株式会社与爱普生(中国)有限公司共同投资成立的有限责任公司(外商合资).

爱普生已经建立了一个原始的垂直整合制造模型的最佳手段持续为客户创造新的价值,并决定使用这个模型来驱动前面提到的四个关键领域的创新.这意味着从头开始创建产品:创建我们自己的独特的核心技术和设备,使用这些作为基地的规划和设计提供独特价值的产品,生产或制造的艺术和科学,我们积累了多年的专业知识,然后生产晶振,石英晶振,有源晶振,压控振荡器, 32.768K钟表晶振,温补晶振等出售给我们的客户.

爱普生加强人力资源的全功能,技术,生产,销售和支持和环境问题,利用信息技术,推进我们的原始制造模式寻求实现我们的愿景.视野下就像我提到的,我们的目标是使用我们的技术来创建一个新的连接人的时代,事物和信息,这样我相信我们可以成为不可或缺的公司为我们的客户和社会.

爱普生株式会社EPSON晶振通过与地区的交流及社会贡献活动,为地区的环保做贡献.

将环保活动的信息向公司内外公开,积极努力的与地区社会及相关人员建立信赖关系,为社会的发展做出贡献.

通过此方针的公文化,在向公司员工及从事本事业领域业务的所有相关人员彻底传达的同时, 也向公司外部公开.

爱普生晶振集团将建立可行的技术及经济性环境目标,并确保其环境保护活动的质量.

集团公司将关注所有环境适用的法律、法规和协议的遵守情况.另外为更有效的进行环境保护,将建立自己的特有的环境标准.

精工爱普生晶振集团将在各领域内的商务运作中实施持续改进,包括能源资源的保持,回收再利用以及减少废弃物等.

yijin-1

日本爱普生晶振,恒温晶振,OG1409CAN晶振,石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅

1、频率大小
有源晶振频率越高一般价格越高.但频率越高,频差越大,从综合角度考虑,一般工程师会选用频率低但稳定的晶振,自己做倍频电路.总之石英晶振是根据需要去选择合适的频率,并不是晶振频率越大就越好.要看具体需求.比如基站中一般用10MHz的恒温晶振（OCXO）,因其有很好的频率稳定性,属于高端晶振.至于范围,晶振的频率做的太高的话,就会失去意义,因为有其他更好的晶振频率产品代替.产品频率范围是：25kHz-1.3G,基本上所有应用中的晶振都可以在产品中找到.

2.、石英晶振频率稳定度：关键参数,我们的高端晶振可以达到10-9级别.

指在规定的工作温度范围内,与标称频率允许的偏差,用PPm（百万分之一）表示.一般来说,晶振稳定度越高或温度范围越宽,价格越高.对于频率稳定度要求±20ppm或以上的应用,可使用普通无补偿的石英晶体振荡器.对于介于±1 至±20ppm 的稳定度,应该考虑温补晶振TCXO .对于低于±1ppm 的稳定度,应该考虑恒温晶振OCXO.如果客户有十分特别的频稳要求,我们可根据客户要求参数定做.

yijin-2

爱普生晶振项目		符号	OG1409CAN晶振规格说明	条件
输出频率范围		f₀	20.0 MHz
电源电压		V_CC	3.3 V ± 0.165 V
储存温度范围		T_stg	-40 °C to +85 °C
工作温度范围		T_use	-40 °C to +85 °C
频率稳定度	频率初期公差		± 0.5 × 10^-6Max.	at +25 °C , V_CC = 3.3 V
	频率回流特性		± 0.5 × 10^-6Max.	1次回流，回流后24小时在 +25 °C
	频率温度特征	f₀-T_C	± 50 × 10^-9 Max.	-40 °C to +85 °C f ref : (f max. + f min.) / 2
	频率电源电压特征	f₀-V_CC	± 10 × 10^-9 Max.	V_CC = 3.3 V ± 0.165 V
	频率老化	f_age	± 4 × 10^-9 / day Max.	Temp. = const., V_CC = 3.3 V f ref ;上电后30天
	频率总体稳定		± 4.6 × 10^-6 Max.	10年在 +25 °C / V_CC ± 5 %
启动时间			± 100 × 10^-9 / 3 min. Max.	f_ref = 在 +25 °C下开机1小时后
功耗	起动时	Pw	3.0 W Max.	at -40 °C , V_CC = 3.3 V
功耗	安定时	Pw	0.7 W Max.	at +25 °C still air, V_CC = 3.3 V
输出负载		Load C	LVCMOS 15 pF ± 5 %	20 pF Max. , 1kΩ Min. ,fanout 1
上升 / 下降时间		tr/tf	8 ns Max. / 15pF	10% - 90% Output level
占空比		SYM	45 % to 55 %
输出电压		V_OH	2.4 V Min.
输出电压		V_OL	0.4 V Max.
相位噪声	1 Hz	C/N	-80 dBc/Hz Typ.
	10 Hz		-110 dBc/Hz Typ.
	100 Hz		-130 dBc/Hz Typ.
	1 kHz		-140 dBc/Hz Typ.
	10 kHz		-145 dBc/Hz Typ.
上电时间			150 µs ~ 2 ms	0 % V_CC to 90 % V_CC

yijin-3

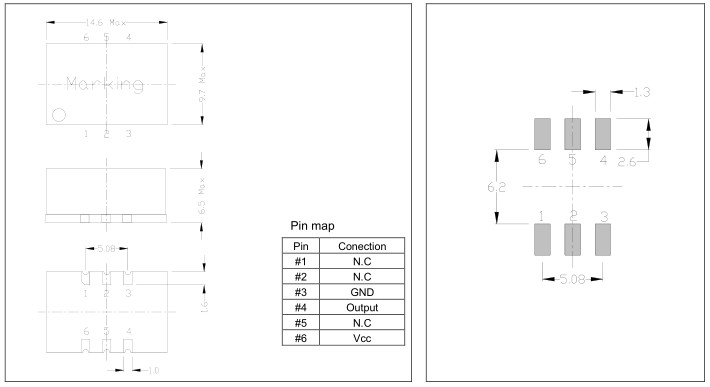

OG1409CAN

yijin-4 在使用爱普生晶振时应注意以下事项

如何正确的使用有源晶振

电处理：

将电源连接到有源晶振指定的终端,确定正确的极性这目录所示.注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的石英晶振,假如损坏那将不会工作.此外如果外接电源电压高于爱普生晶振的规定电压值,就很可能会导致石英晶振产品损坏.所以外接电压很重要,一定要确保使用正确的额定电压的振荡,但如果电压低于额定的电压值部分产品将会不起振,或者起不到最佳精度.

有源晶振的负载电容与阻抗

负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如：失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.日本爱普生晶振,恒温晶振,OG1409CAN晶振
