爱普生晶振,SPXO晶振,HG-2150CA晶振,HG-2150CA 25.000M-BXC3

频率:1M~60MHZ

尺寸:5.0x7.0mm


贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-ExpressSDH / SONET发射基站等领域.符合RoHS/无铅.

订购热线:0755-27876565
QQ咨询 点击这里给我发消息 爱普生晶振,SPXO晶振,HG-2150CA晶振,HG-2150CA 25.000M-BXC3

EPSON-1

日本精工爱普生接受了中国苏州政府2007 年的招商引资,命名为【爱普生拓优科梦水晶元器件(苏州)有限公司】  爱普生拓优科梦(Epson Toyocom)是精工爱普生株式会社与爱普生(中国)有限公司共同投资成立的有限责任公司(外商合资).

爱普生已经建立了一个原始的垂直整合制造模型的最佳手段持续为客户创造新的价值,并决定使用这个模型来驱动前面提到的四个关键领域的创新.这意味着从头开始创建产品:创建我们自己的独特的核心技术和设备,使用这些作为基地的规划和设计提供独特价值的产品,生产或制造的艺术和科学,我们积累了多年的专业知识,然后生产"HG-2150CA 25.000M-BXC3",晶振,石英晶振,有源晶振,压控振荡器, 32.768K钟表晶振,温补晶振等出售给我们的客户.

爱普生加强人力资源的全功能,技术,生产,销售和支持和环境问题,利用信息技术,推进我们的原始制造模式寻求实现我们的愿景.视野下就像我提到的,我们的目标是使用我们的技术来创建一个新的连接人的时代,事物和信息,这样我相信我们可以成为不可或缺的公司为我们的客户和社会.

EPSON晶振尽可能的采用无害的原材料和生产技术,避免有害物质的产生,比如消耗臭氧层物质、温室气体及其它污染物.集团公司同时将致力于这些物质的收集和回收,最小化有害原料的使用.

根据需要,提高环境技术、材料和产品的发展信息及环境管理活动的公开性.

爱普生晶振公司的目标是保证产品继续满足客户要求的同时对环境的影响降到最小,在生产过程中不断节约能源和资源,努力实现环境管理体系与环境行为持续改进.

承诺保护环境,重视员工、客户和公众的健康和安全.我们从事任何活动,都要以注重安全和环保方式,并考虑到生态系统的复杂性和相关性.

yijin-1

爱普生晶振,SPXO晶振,HG-2150CA晶振,"HG-2150CA 25.000M-BXC3",贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

 石英晶振的切割设计:用不同角度对晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型.不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶振目前主要使用的有 AT 切、BT 切.其它切型还有 CT、DT、GT、NT 等.超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用,晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此石英晶振晶片设计的计算机程序,该程序晶振的晶片外形尺寸已全面应用并取得很好的效果.

yijin-2

爱普生晶振项目

符号

规格说明

条件

输出频率范围

f0

1 MHz to 60MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

0.3 V to 5.0 V

请联系我们以了解更多相关信息

储存温度

T_stg

-40 to +125

裸存

工作温度

T_use

G: -40 to +85

请联系我们查看更多资料http://www.vc-tcxo.com/

H: -40 to +105

J: -40 to +125

频率稳定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

yijin-3

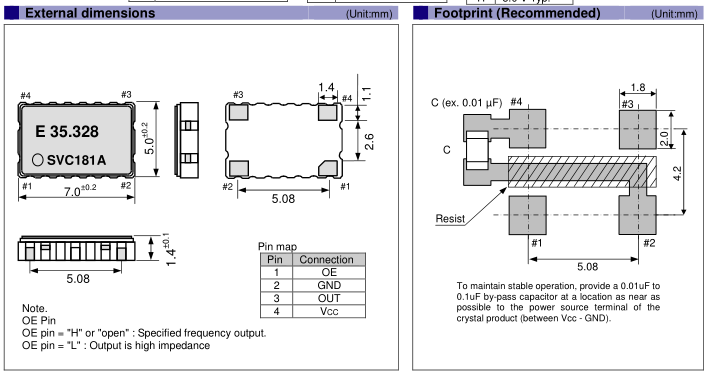

HG-2150CA_7050

yijin-4在使用EPSON晶振时应注意以下事项

如何正确的使用有源晶振

电处理:

将电源连接到有源晶振指定的终端,确定正确的极性这目录所示.注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的石英晶振,假如损坏那将不会工作.此外如果外接电源电压高于晶振的规定电压值,就很可能会导致石英晶振产品损坏.所以外接电压很重要,一定要确保使用正确的额定电压的振荡,但如果电压低于额定的电压值部分产品将会不起振,或者起不到最佳精度.

有源晶振的负载电容与阻抗

负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如:失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.爱普生晶振,SPXO晶振,HG-2150CA晶振,"HG-2150CA 25.000M-BXC3"

机械处理

当有源晶振,爱普生高精密贴片晶振发生外置撞击时,任何石英晶体振荡器在遭到外部撞击时,或者产品不小心跌落时,强烈的外置撞击都将会导致晶振损坏,或者频率不稳定现象.不执行任何强烈的冲击石英晶体振荡器.

yijin-5
