Cardinal卡迪纳尔CSM1晶振,CSM1Z-A0B2C3-50-16.000312D18石英晶振
频率:3.579545~80MHZ
尺寸:12.9*4.7*4.3mm
Cardinal卡迪纳尔CSM1晶振,CSM1Z-A0B2C3-50-16.000312D18石英晶振,Cardinal卡迪纳尔晶振,美国进口晶振,CSM1晶振系列是一款椭圆形金属壳封装晶振,外形尺寸12.9x4.7x4.3mm晶振,CSM1Z-A2B2C3-40-30.0D18两脚贴片晶振,CSM1Z-A5B2C5-50-20.0D18石英贴片晶振,CSM1Z-A0B2C3-40-25.0D18无源晶振,石英晶体谐振器,无铅环保晶振,低轮廓表面安装晶体,频率范围:3.579545~80MHz晶体,被广泛用于通讯设备晶振,无线网络晶振,蓝牙模块晶振,汽车电子晶振,导航仪,医疗设备,数码电子,物联网等应用.

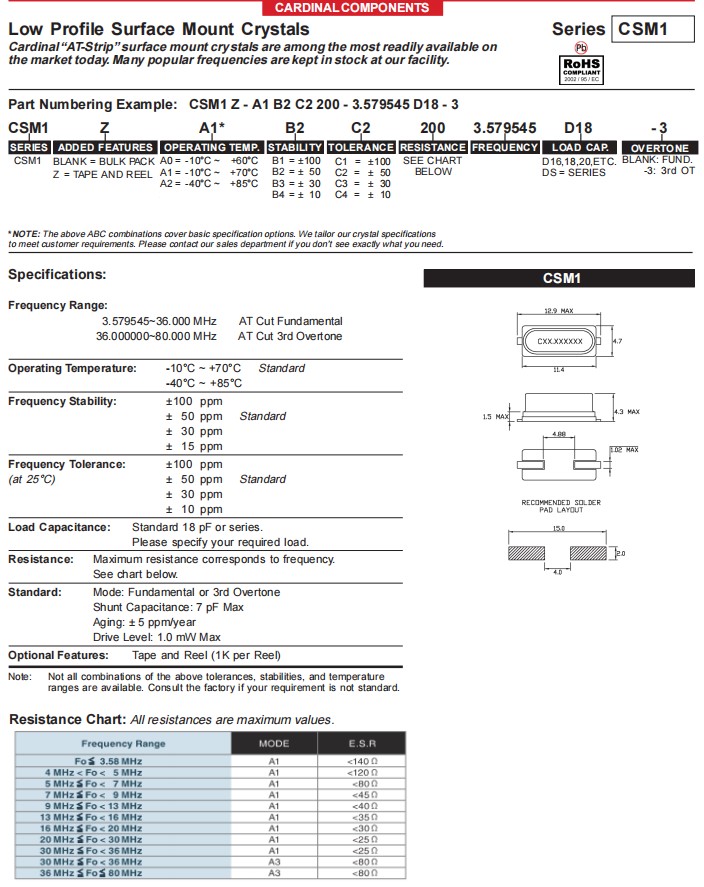

Cardinal卡迪纳尔CSM1晶振,CSM1Z-A0B2C3-50-16.000312D18石英晶振,参数图
晶振规格 |
单位 |
CSM1晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
3.579545~80MHZ |
标准频率 |
储存温度 |
T_stg |
-55°C ~ +125°C |
裸存 |
工作温度 |
T_use |
-10°C ~ +85°C |
标准温度 |
激励功率 |
DL |
1μW Max. |
推荐:1μW |
频率公差 |
f_— l |
±15,30,50,100× 10-6 (标准) |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±10,30,50,100× 10-8/-20°C ~ +70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
18PF |
超出标准说明,请联系我们. |
串联电阻(ESR) |
R1 |
50,70ΩMax |
-40°C — +85°C, DL = 100μW |
频率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
Cardinal卡迪纳尔CSM1晶振,CSM1Z-A0B2C3-50-16.000312D18石英晶振,尺寸图
Cardinal卡迪纳尔CSM1晶振,CSM1Z-A0B2C3-50-16.000312D18石英晶振
Cardinal晶振注意事项:
粘合剂
请勿使用可能导致贴片晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振单元的金属“盖”,从而破坏密封质量,降低性能.)
卤化合物
请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.Cardinal卡迪纳尔CSM1晶振,CSM1Z-A0B2C3-50-16.000312D18石英晶振
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致32.768KHZ时钟晶振非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC或GND.
热影响
重复的温度巨大变化可能会降低受损害的贴片石英晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
进口晶振的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无源晶振无法产生振荡和/或非正常工作.
石英晶体谐振器
品牌
型号
列
频率
CSM1Z-A5B2C3-40-14.31818D18
Cardinal Crystal
CSM1
MHz Crystal
14.31818MHz
CSM1Z-A5B2C5-60-24.0D18
Cardinal Crystal
CSM1
MHz Crystal
24MHz
CSM1Z-A2B2C3-40-30.0D18
Cardinal Crystal
CSM1
MHz Crystal
30MHz
CSM1Z-A0B2C3-50-22.1184D18
Cardinal Crystal
CSM1
MHz Crystal
22.1184MHz
CSM1Z-A0B2C3-100-5.0D18
Cardinal Crystal
CSM1
MHz Crystal
5MHz
CSM1Z-A5B2C5-40-14.7456D18
Cardinal Crystal
CSM1
MHz Crystal
14.7456MHz
CSM1Z-A5B2C3-40-25.0D18-F
Cardinal Crystal
CSM1
MHz Crystal
25MHz
CSM1Z-A0B2C3-50-16.0D18
Cardinal Crystal
CSM1
MHz Crystal
16MHz
CSM1Z-A5B2C5-50-20.0D18
Cardinal Crystal
CSM1
MHz Crystal
20MHz
CSM1Z-A1B2C3-90-8.0D18
Cardinal Crystal
CSM1
MHz Crystal
8MHz
CSM1Z-A5B2C5-40-11.0592D18
Cardinal Crystal
CSM1
MHz Crystal
11.0592MHz
CSM1Z-A0B2C3-50-15.360D18
Cardinal Crystal
CSM1
MHz Crystal
15.36MHz
CSM1Z-A0B2C3-50-19.6608D18
Cardinal Crystal
CSM1
MHz Crystal
19.6608MHz
CSM1Z-A5B2C3-40-14.7456D20
Cardinal Crystal
CSM1
MHz Crystal
14.7456MHz
CSM1Z-A0B2C3-80-13.5D18
Cardinal Crystal
CSM1
MHz Crystal
13.5MHz
CSM1Z-A0B2C3-50-16.257D18
Cardinal Crystal
CSM1
MHz Crystal
16.257MHz
CSM1Z-A5B2C3-40-24.576D18
Cardinal Crystal
CSM1
MHz Crystal
24.576MHz
CSM1Z-A0B2C3-50-16.000312D18
Cardinal Crystal
CSM1
MHz Crystal
16.000312MHz
CSM1Z-A0B2C3-50-18.0D18
Cardinal Crystal
CSM1
MHz Crystal
18MHz
CSM1Z-A0B2C3-200-3.6864D18
Cardinal Crystal
CSM1
MHz Crystal
3.6864MHz
CSM1Z-A5B2C3-200-3.6864D18
Cardinal Crystal
CSM1
MHz Crystal
3.6864MHz
CSM1Z-A0B2C3-150-4.9152D18
Cardinal Crystal
CSM1
MHz Crystal
4.915MHz
CSM1Z-A0B2C3-40-25.0D18
Cardinal Crystal
CSM1
MHz Crystal
25MHz
CSM1Z-A5B2C5-70-10.0D18
Cardinal Crystal
CSM1
MHz Crystal
10MHz
CSM1Z-A0B2C3-50-25.175D18
Cardinal Crystal
CSM1
MHz Crystal
25.175MHz
CSM1Z-A5B2C3-120-6.144D18
Cardinal Crystal
CSM1
MHz Crystal
6.144MHz
CSM1-A1B2C3-50-20.0D16
Cardinal Crystal
CSM1
MHz Crystal
20MHz
CSM1Z-A5B2C5-150-3.6864D18
Cardinal Crystal
CSM1
MHz Crystal
3.6864MHz
