亿金为小型蓝牙模块释放【晶振占用电路空间】
电子产品中晶振的身影无处不在,不管是插件晶体还是SMD晶振在电子行业中都较受欢迎.亿金电子是一家专业生产销售晶振产品,陶瓷谐振器,晶体振荡器的工厂,为国内诸多企业提供了大量优秀的产品,同时免费提供技术资料以及产品简介方案.

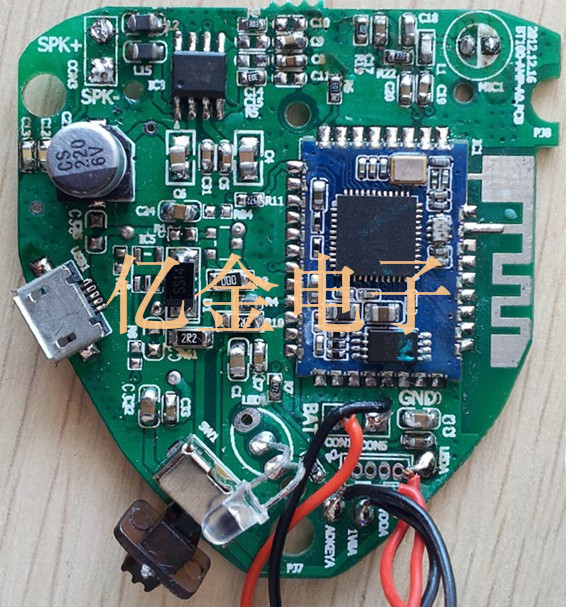

2016年我们一个做模块的客户,采用的是3225贴片晶振,26MHZ频率用于蓝牙模块,因为产品升级需要具备更多功能,由于追求小型化,对于电路空间有限,因此客户要求电子元件的体积能够更小.因此我们推荐了客户改用2520贴片晶振,或者2016贴片晶振.价格上也相差不大,性能更加稳定,而且随着小型智能产品的发展,未来市场小型贴片晶振会更为火爆,我们这样解释给客户听,客户决定试用下看看.
我们推荐客户使用大河,2.5x2.0mm,体积超小,厚度超薄.采用大河独特的电子束密封技术生产,电子束光斑直径减小,光束功率优化,偏转线圈和控制系统得到改善,提高了光束偏转的精度.使FCX-05晶振的面积减少到FCX-04晶振面积的近1/2.客户再试了样品之后发展效果很好,相比之前带来的效益更高,客户决定采用大河2520晶振,而且一直用到至今没有什么质量问题.
据工程介绍石英晶体单元的性能在很大程度上取决于坯料本身的性能.较小的石英晶体单元需要较小的空白,但由于空白性能（特别是ESR值）与空白振荡区域相关,因此减小该面积通常会增加ESR值.大河FCX-05晶振采用电子束密封技术就不存在这些问题.大河晶振公司成功地显着减小了毛坯尺寸,同时抑制了ESR值的上升以保持性能.
在较小的空白中降低ESR值的一种方法是通过斜切.这是一种滚筒抛光,但由于后来的形状极大地影响了石英晶振的性能（在ESR值,温度特性和其他因素方面）,因此必须高精度地控制加工形状.考虑到FCX-05晶振中较小的空白,确定了最佳形状,并引入了新的制造条件和设备来实现这一目标.
大河FCX-05晶振被广泛用于包括数字调谐器,移动电话和无线模块,如蓝牙模块,WLAN模块.在移动电话的电路中,这些无线功能通常通过在主板上安装模块化部件来实现,从而使更小,更薄的模块成为必需.由此可见对于小型晶振的需求会越来越多,小型SMD晶振会更受小型智能产品追捧.亿金电子提供2520晶振,2016晶振,1612晶振等小体积晶振,各种规格参数以满足小型市场需求.
