ELM8-24.000MHz-18-R60-B1W-T,3225mm,AEL轻薄型晶振

频率：24.000MHz

尺寸：3.2x2.5mm

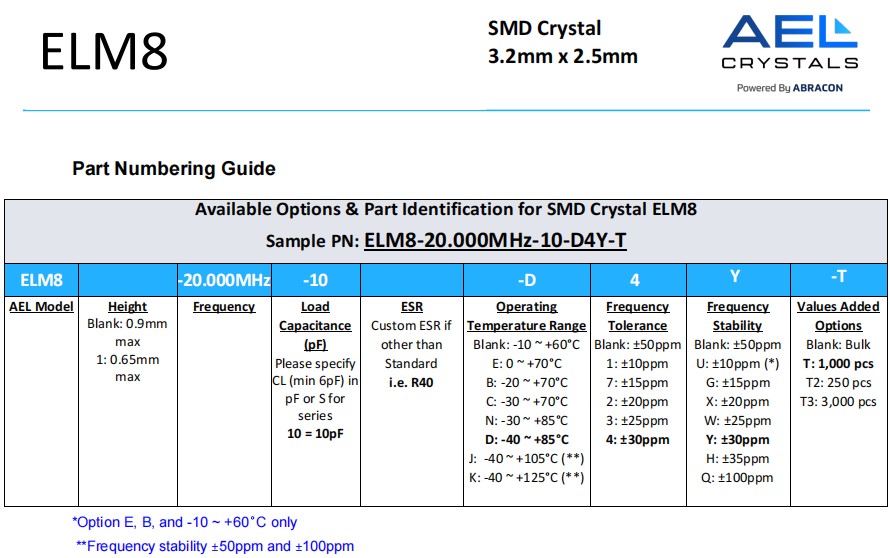

ELM8-24.000MHz-18-R60-B1W-T,3225mm,AEL轻薄型晶振，英国进口晶振，AEL晶振，艾尔晶振，型号：ELM8晶振系列，编码为：ELM8-24.000MHz-18-R60-B1W-T，频率为：24.000MHz，负载：18pF，工作温度范围：-20℃至+70℃，频率稳定性：±10ppm，频率容差：±10ppm，小体积晶振尺寸：3.2x2.5mm封装，四脚贴片晶振，3225晶振，石英晶振，石英晶体谐振器，无源晶振，无铅环保晶振。具有超小型，轻薄型，高品质，高性能，高可靠性等特点。被广泛应用于：无线蓝牙晶振，智能手机晶振，平板电脑晶振，汽车电子晶振，游戏机设备等应用。

订购热线：0755-27876565

yijin-2

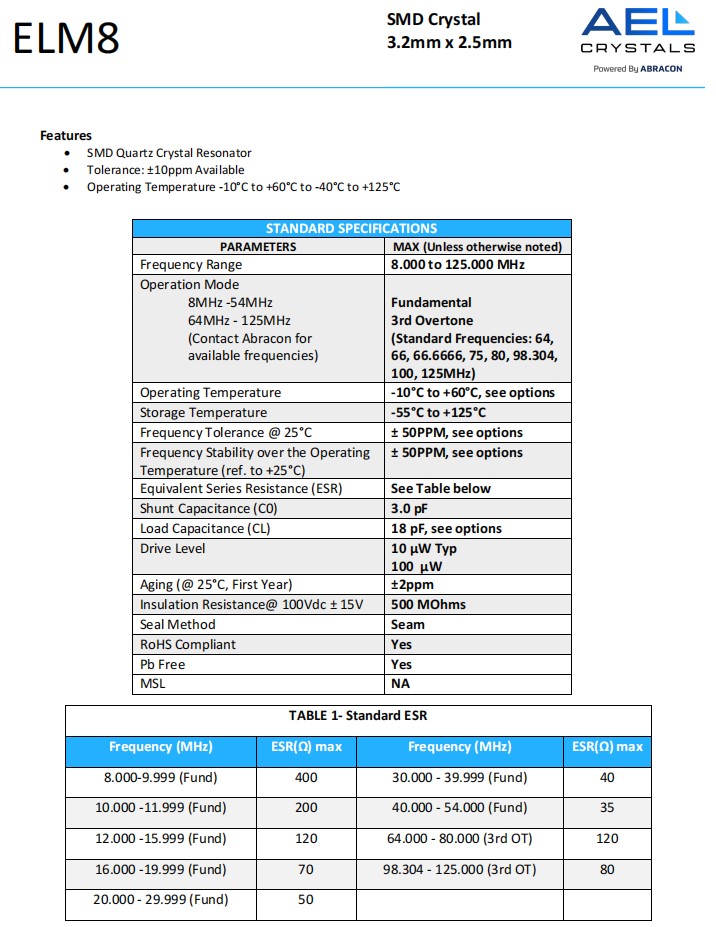

ELM8-24.000MHz-18-R60-B1W-T,3225mm,AEL轻薄型晶振,参数表

STANDARD SPECIFICATIONS
PARAMETERS						MAX (Unless otherwise noted)
Frequency Range						24.000MHz
Operation Mode 8MHz -54MHz 64MHz - 125MHz (Contact Abracon for available frequencies)						Fundamental 3rd Overtone (Standard Frequencies: 64, 66, 66.6666, 75, 80, 98.304, 100, 125MHz)
Operating Temperature						-10°C to +60°C, see options
Storage Temperature						-55°C to +125°C
Frequency Tolerance @ 25°C						± 50PPM, see options
Frequency Stability over the Operating Temperature (ref. to +25°C)						± 50PPM, see options
Equivalent Series Resistance (ESR)						See Table below
Shunt Capacitance (C0)						3.0 pF
Load Capacitance (CL)						18 pF, see options
Drive Level						10 μW Typ 100 μW
Aging (@ 25°C, First Year)						±2ppm
Insulation Resistance@ 100Vdc ± 15V						500 MOhms
Seal Method						Seam
RoHS Compliant						Yes
Pb Free						Yes
MSL						NA

yijin-3

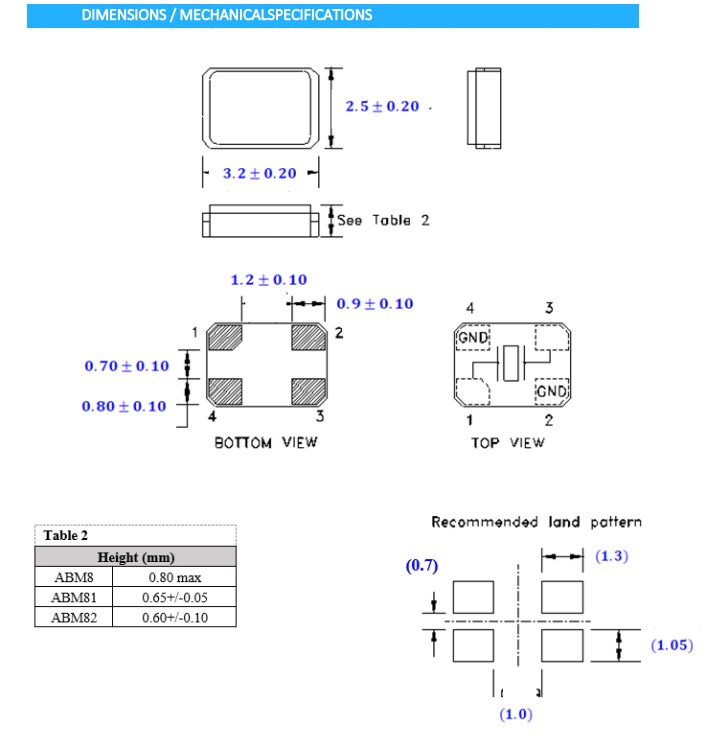

ELM8-24.000MHz-18-R60-B1W-T,3225mm,AEL轻薄型晶振,尺寸图

产品编码	品牌	型号	频率	负载电容
ELM8-12.000MHz-10-R50-D4Y-T	AEL晶振	ELM8	12 MHz	10 pF
ELM8-12.5829MHz-16-R60-1U-T	AEL晶振	ELM8	12.5829 MHz	16 pF
ELM8-14.000MHz-16-R150-B1U-T	AEL晶振	ELM8	14.8 MHz	16 pF
ELM8-18.432MHz-16-R80-DQ-T	AEL晶振	ELM8	18.432 MHz	16 pF
ELM8-24.000MHz-10-R60-D1W-T	AEL晶振	ELM8	24 MHz	10 pF
ELM8-24.000MHz-18-R60-B1W-T	AEL晶振	ELM8	24 MHz	18 pF
ELM8-24.000MHz-9-R40-N1U-T	贴片晶振	ELM8	24 MHz	9 pF
ELM8-26.000MHz-18-R60-B1U-T	AEL晶振	ELM8	26 MHz	18 pF
ELM8-32.000MHz-16-R40-B1U-T	AEL晶振	ELM8	32 MHz	16 pF
ELM8-32.000MHz-9-R40-D1G-T	AEL晶振	ELM8	32 MHz	9 pF
ELS05-32.768kHz-9-T	AEL晶振	ELS05	32.768 kHz	9 pF
ELS06-32.768kHz-9-T	AEL晶振	ELS06	32.768 kHz	9 pF
ELS07-32.768kHz-6-T	AEL晶振	ELS07	32.768 kHz	6 pF
ELS07-32.768kHz-T	AEL晶振	ELS07	32.768 kHz	12.5 pF
ELS13-32.768kHz-7-T	AEL晶振	ELS13	32.768 kHz	7 pF
ELS13-32.768kHz-9-T	AEL晶振	ELS13	32.768 kHz	9 pF
ELS13-32.768kHz-T	AEL晶振	ELS13	32.768 kHz	12.5 pF
ELS25-32.768kHz-6-2-T	AEL晶振	ELS25	32.768 kHz	6 pF
ELS25-32.768kHz-T	AEL晶振	ELS25	32.768 kHz	12.5 pF
