圆柱晶振,石英晶体,3x8千赫兹晶体

频率：30K~150KHZ

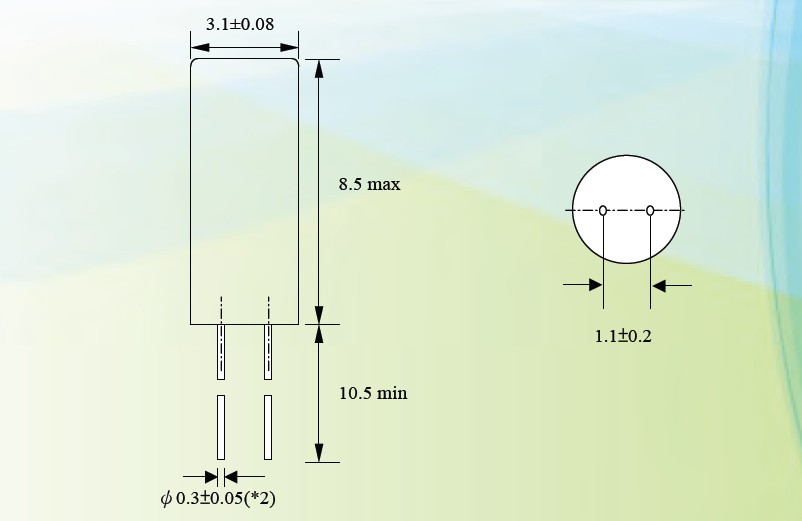

尺寸：3.0x8.0mm

亿金生产的圆柱晶振具有以下几种规格,3*8,2*6,3*9我公司所有材料均是来自日本进口,封装测试设备采用日本精工仪器设备,并且从日本聘请高级技术工程师,我司所生产的音叉晶体具有一致性良好,频率稳定度高,耐抗震强,每批次出厂均采用24小时老化测试,产品精度分为以下几种±20ppm,±10ppm,±5ppm,也可以根据客户需求特殊分为+偏差,或者-偏差.

订购热线：0755-27876565

YJ-SY-1 深圳市亿金电子企业是一家专业从事生厂石英晶振的大型厂家,晶体就是用石英材料做成的石英晶体谐振器,在电子行业界术语简称晶振.起到产生频率的作用具有稳定,抗干扰性能良好广泛应用于各种电子产品中 .因为在产品生厂过程中我们对于每一粒晶振都会经过每道工序严格的赛选,检测,跌落,老化,在最后出厂全部检测等多道工序,确保出厂产品达到100%合格.亿金电子拥有全无尘车间,引进国外多款全自动功能生产检测,高端仪器设备,过硬的产品质量卓越的技术技能,选择亿金成为您最忠实信赖的合作伙伴您的满意是我们最大的愿望我们为您保驾护航.
QuartzCrystal检测各项指标,氦气泄漏检测器3×10-8— rr•1 / s或更小的泄漏试验以测量以下
把石英晶振存放在温度为-40±3?C时间为24小时.它应当受到标准a— mspheric条件为1h,之后测量测试后ESR应满足规范.后的测试频率.应±5 PPM.
高温检测石英晶振存放在温度为+85±2?C时间为24小时.它应当受到标准a— mspheric条件为1h,之后测量.测试后ESR应满足规范.后的测试频率.应±5 PPM.
正常石英晶振应储存在温度为-40±2?C,相对湿度为90％至95％为48小时.然后,它应当受到标准stmospheric条件为1h,之后测量应.测试后ESR应满足规范.后的测试频率.应±5 PPM.试验后的绝缘电阻应在接受规范.
温度变化石英晶振应进行连续5次变化的温度循环,然后,它应当受到标准大气条件为1h,之后测量应.测试后ESR应满足规范.后的测试频率.应±5 PPM.
老化的石英晶振应储存在温度为-85±3?C720H(30天)±12小时.然后,它应当受到标准stmospheric条件为1h,之后测量应.测试后ESR应满足规范.后的测试频率.应±10 PPM.

yijin-1

圆柱晶振,石英晶体,3x8千赫兹晶体,圆柱音叉型石英晶体谐振器产品具有以下几种规格,3*9,3*8,2*6,我公司所有材料均是来自日本进口,封装测试设备采用日本精工仪器设备,并且从日本聘请高级技术工程师,我司所生产的圆柱晶体具有一致性良好,频率稳定度高,耐抗震强,每批次出厂均采用24小时老化测试,产品精度分为以下几种±20ppm,±10ppm,±5ppm,也可以根据客户需求特殊分为+偏差,或者-偏差,产品使用温度高温可达到+70°低温可达到-40°产品被广泛应用到比较高端的汽车电子产品,民用产品有家用电器,智能笔记本,MP3,MP4多功能播放器,智能手表等产品.

石英晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.

yijin-2

亿金晶振规格	单位	晶振频率范围	石英晶振基本条件
标准频率	f_nom	30K~150KHZ	标准频率
储存温度	T_stg	-20°C ～ +70°C	裸存
工作温度	T_use	-10°C ～ +60°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.vc-tcxo.com
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	7pF ～ ∞	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年
