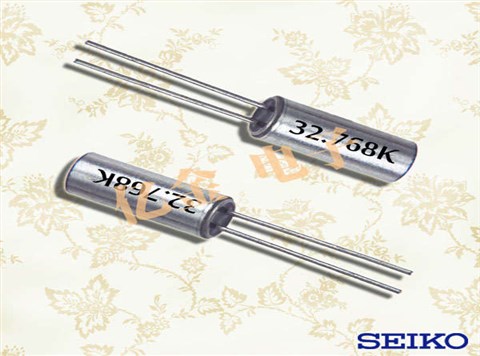

精工晶振,32.768K插件晶振,VT-200-FL晶振

精工晶振,32.768K插件晶振,VT-200-FL晶振精工晶振,32.768K插件晶振,VT-200-FL晶振

产品简介

工作温度:-40℃~+85℃

保存温度:-55℃~+125℃

负载电容:12.5pF

圆柱晶振本身体积小,超小型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域.

产品详情

yijin-1

YJ-1

精工晶振,32.768K插件晶振,VT-200-FL晶振.精工SEIKO已被列入全球晶振行业十强企业名单中。2012年精工SEIKO集团在国内投资1530万美元建设生产基地。更大的弥补了国内市场对高端晶体的需求。除了体积2*6的圆柱晶振,精工还研发出最小最轻的音叉晶振,体积仅有4.7*1.2mm(VT-120-F)。不过这款插件晶振的价格也是相比VT-200-F单价比较贵的。
诞生于石英表研发的32.768K晶振,石英晶体,贴片晶振等电子零件被广泛应用于智能手机、数码家电、汽车和产业用设备等各种领域。半导体与石英晶振具有小型、低电压驱动、耗电低、高精度的特点,能够为设备的小型化、高性能、驱动时间的延长等做出贡献。
对应无卤素,燃烧高浓度、包含以溴和氯为代表的“卤族物质”的塑料等物质时,会产生有毒气体(二恶英).本公司精工晶振将没有使用溴、氯 系列的阻燃材料的产品称为“无卤素产品”,石英晶振事业部实现了全部产品的无卤素化,向客户提供对环境友好的环保产品。精工晶振,32.768K插件晶振,VT-200-FL晶振

yijin-2

YJ-2

精工晶振

单位

VT-200-FL晶振

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-40°C+85°C

裸存

工作温度

T_use

-40°C+85°C

标准温度

激励功率

DL

1μW Max.

推荐:1μW100μW

频率公差

f_— l

±20 × 10-6(标准)

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.vc-tcxo.com/

频率温度特征

f_tem

±30 × 10-6/-20°C+70°C

超出标准的规格请联系我们.

负载电容

CL

3.7pF、4.4pF、6.0pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±3× 10-6/ year Max.

+25°C,第一年

yijin-3

YJ-3

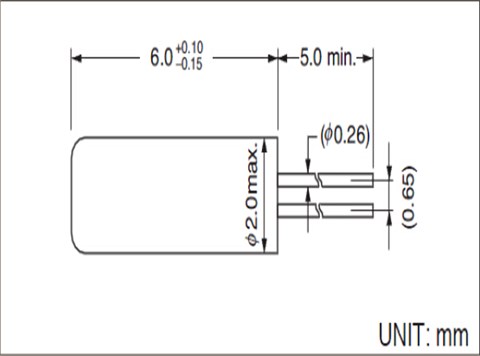

VT-200-FL 2-6

yijin-4

YJ-4

机械振动的影响
VT-200-FL晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。精工晶振,32.768K插件晶振,VT-200-FL晶振
PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于VT-200-FL插件晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存精工音叉表晶产品时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。
(2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
