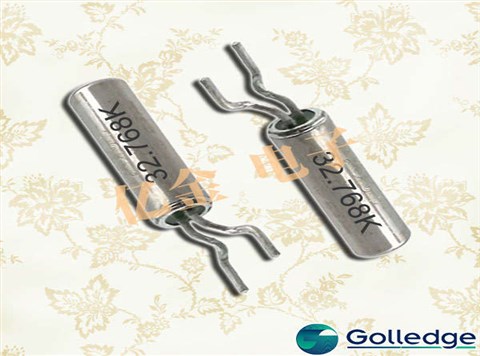

高利奇晶振,石英晶体,GSWX-26晶振,32.768KHz千赫子时钟晶体,其本身主要应用在时钟控制产品,或者是控制模块,主要给时钟芯片提供一个基准信号,其主要各项功能还得看应用何种产品.本产品具有小型,薄型,轻型的贴片晶振表面型音叉式石英晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求.
石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高.对于晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴.
对于圆片晶振,X、Z 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上.保证晶振产品的温度特性.石英晶振产品电极的设计:石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波.第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化.特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求.

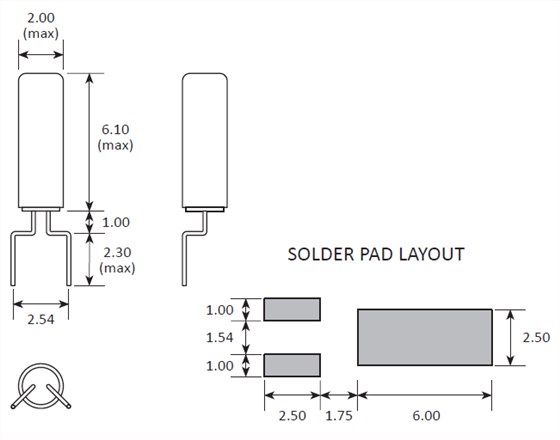

高利奇晶振规格 |
单位 |
GSWX-26晶振频率范围 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
32.768KHZ |
标准频率 |
|
储存温度 |
T_stg |
-40°C ~ +125°C |
裸存 |
|
工作温度 |
T_use |
-40°C ~ +85°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ~ 100μW |
|
频率公差 |
f_— l |
±50 × 10-6(标准), |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
12.5pF ~ ∞ |
不同负载要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
在使用Golledge晶振时应注意以下事项:
(1)DIP 产品
已变形的石英晶振引脚不能插入板孔中.请勿施加过大压力,以免引脚变形.
(2)SOJ 产品和SOP 产品
请勿施加过大压力,以免石英晶振引脚变形.已变形的石英晶振引脚焊接时会造成浮起.尤其是SOP产品需要更加小心处理.
超声波清洗
(1)使用AT-切割石英晶体和表面面滤波器波(SAW)/声表面谐振器的产品,可以通过超声波进行清洗.但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.
(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏.
(3)请勿清洗开启式晶振产品
(4)对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等.
(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响产品的可靠性和质量.请清理残余的助焊剂并烘干PCB.
操作
请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面.
使用环境(温度和湿度)
请在规定的温度范围内使用石英晶体.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.高利奇晶振,石英晶体,GSWX-26晶振
晶振/石英晶体谐振器
激励功率
在晶振上施加过多驱动力,会导致产品特性受到损害或破坏.电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容).
负极电阻
除非石英晶体振荡器回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容).
负载电容
有源晶振振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容.
