Vectron国际晶振集团是一家产品制造商和解决方案的国际企业,以其独特的技术领先.Vectron晶振核心竞争力结合了经典的水晶,看到技术和复杂的集成电路和先进的包装.除了这些极具创新性的能力外,Vectron力求做到极具灵活性,专注于服务,迅速作出反应,专业地帮助客户创新、改进和发展业务.
Vectron国际晶振集团是世界领先的晶振,石英晶振,有源晶振,压控振荡器频率控制、传感器和混合产品解决方案的设计、制造和营销的领导者,采用了从直流到微波频段的各种最新技术,包括大体积声波(BAW)和表面声波.产品包括压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器、和晶体振荡器;频率翻译器;时钟和数据恢复产品;见滤器;晶体滤波器和用于电信、数据通信、频率合成器、定时、导航、军事、航空和仪表系统的组件.
Vectron晶振公司总部设在哈德逊,在北美、欧洲和亚洲设有操作设施和销售办事处,在水晶振荡器和滤镜设计方面都以其技术能力而闻名.公司提供的创新和能力反映了高频率、低成本设计和小型化的趋势,以及更先进的综合解决方案.其中一些关键技术包括:ASIC设计、表面安装技术、陶瓷封装、混合制造到类“S”、“高频基础”(HFF)晶体设计和空间组件能力.
Vectron国际晶振集团不断改进设计,优化工艺,调整工厂布局,采取相应措施,减少各种污染环境的因素,尽可能地节省资源和能源,积极保护厂区和周围地区的环境,在本公司石英晶振,贴片晶振,压电石英晶体、有源晶体的生产与经营过程中充分考虑对环境的影响,为人类的健康生存和持续发展作出贡献.

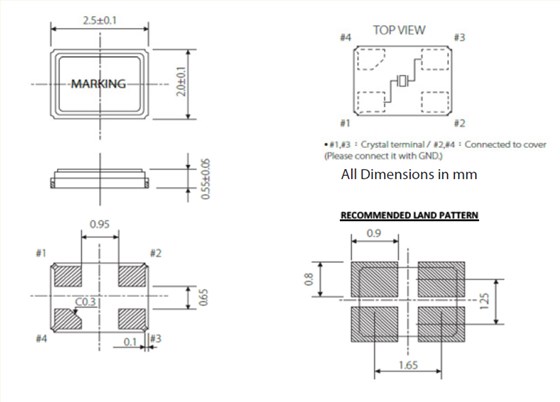

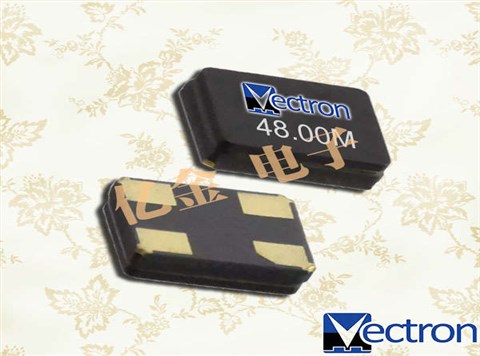

微管晶振,石英晶体谐振器,VXM8晶振,小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.
Vectron晶振规格 |
单位 |
VXM8晶振频率范围 |
石英晶振基本条件 |
标准频率 |
f_nom |
14MHZ~60MHZ |
标准频率 |
储存温度 |
T_stg |
-40°C ~ +125°C |
裸存 |
工作温度 |
T_use |
-40°C ~ +85°C |
标准温度 |
激励功率 |
DL |
200μW Max. |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±50 × 10-6(标准), |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
8pF ,10PF,12PF,20PF |
不同负载电容要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
在使用Vectron晶振时应注意以下事项
晶振在工作中出现异常技术问题:
这些晶振知识介绍是指,晶振在产品上线之后发生不良品或者没反应的情况下,自检办法.石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题.请按照确定的因素和可能的解决方案的说明.
我们从晶振使用输出无信号开始寻找相关问题.
我们可以先使用示波器或者频率计数器来检查石英晶体终端的两个信号,如果没有信号输出,请按照步骤1-1到1-4步执行检查.如果有从石英晶振(XOUT)的输出端子的输出信号,而是从在终端(辛)输出没有信号,请检查石英晶振体以下step1-5到步骤1-6.
你可以先把晶体卸载下来并测试晶振的频率和负载电容,看看他们是否能振动,也可以使用专业的石英晶体测试仪器来检测 .如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果.微管晶振,石英晶体谐振器,VXM8晶振
如果有下列情况发生,晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把产品发送回我公司分析.如果晶振频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试.
