台湾津绽NSK晶体科技是专业的石英晶振,有源晶振,压控振荡器,陶瓷晶振,声表面谐振器,贴片晶振制作商,公司创于台湾1996年成立,创建品牌为【NSK】1997年在香港成立分公司,1998年在深圳成立分部,2001年到广东省东莞市投资建厂,主要生产石英晶体谐振器,无源晶振,与石英晶体振荡器,有源晶振,东冠生产线主要生产小尺寸SMD晶体系列.
台湾津绽NSK晶体主要生产产品为全系列石英晶体振荡子即:石英晶体谐振器,(DIP晶体 SMD 晶体),石英晶体振荡器 (SMD OSCILLATOR) 和石英晶体控制振荡器 (SMD晶振 VCXO压控晶振).
台湾津绽NSK石英晶体科技股份有限公司拥有超过 10 年以上的生产经验,秉持着持续开发与专业技术支持,提供使用者最佳的解决方案及最好的服务质量.NSK是津绽石英科技股份有限公司于全球的销售品牌,具有良好竞争性的价格及灵活快速的交货管理.
台湾津绽NSK晶体的石英水晶振荡子,陶瓷振动子,32.768K,时钟晶体,压电石英晶体产品被广泛地运用在个人计算器、安全系统、通讯、无线应用、遥控单元和消费性电子产品等,并已陆续获得国内外计算机及通讯大厂认可及使用.

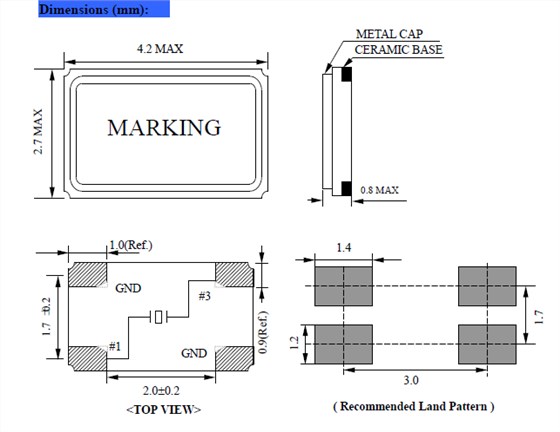

NSK晶振,贴片晶振,NXJ-42晶振,小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.
NSK晶振规格 |
单位 |
NXJ-42晶振频率范围 |
石英晶振基本条件 |
标准频率 |
f_nom |
10MHZ~40MHZ |
标准频率 |
储存温度 |
T_stg |
-40°C ~ +85°C |
裸存 |
工作温度 |
T_use |
-20°C ~ +70°C |
标准温度 |
激励功率 |
DL |
200μW Max. |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±50 × 10-6(标准), |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
8pF ,10PF,12PF,20PF |
超出标准说明,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
在使用NSK晶振时应注意以下事项:
1:抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
2:辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.
3:化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.
4:粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.)
5:卤化合物
请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
6:静电
过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.NSK晶振,贴片晶振,NXJ-42晶振
