Vectron国际晶振集团是一家产品制造商和解决方案的国际企业,以其独特的技术领先.Vectron晶振核心竞争力结合了经典的水晶,看到技术和复杂的集成电路和先进的包装.除了这些极具创新性的能力外,Vectron力求做到极具灵活性,专注于服务,迅速作出反应,专业地帮助客户创新、改进和发展业务.
Vectron国际晶振集团是世界领先的晶振,石英晶振,有源晶振,压控振荡器频率控制、传感器和混合产品解决方案的设计、制造和营销的领导者,采用了从直流到微波频段的各种最新技术,包括大体积声波(BAW)和表面声波.产品包括压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器、和晶体振荡器;频率翻译器;时钟和数据恢复产品;见滤器;晶体滤波器和用于电信、数据通信、频率合成器、定时、导航、军事、航空和仪表系统的组件.
Vectron晶振公司总部设在哈德逊,在北美、欧洲和亚洲设有操作设施和销售办事处,在水晶振荡器和滤镜设计方面都以其技术能力而闻名.公司提供的创新和能力反映了高频率、低成本设计和小型化的趋势,以及更先进的综合解决方案.其中一些关键技术包括:ASIC设计、表面安装技术、陶瓷封装、混合制造到类“S”、“高频基础”(HFF)晶体设计和空间组件能力.
Vectron国际晶振集团维护一个支持我们的员工、客户和社区健康和福祉的环境.我们的目标是使我们现有的遵守环境标准的行为正规化,以积极地保存资源和防止污染.我们将继续鼓励我们的有源晶振,压控振荡器,贴片晶振生产材料供应商保持同样的高标准.我们继续追求卓越的环境合规,将包括定期监测、更新和更新我们的标准和员工的完全承诺.

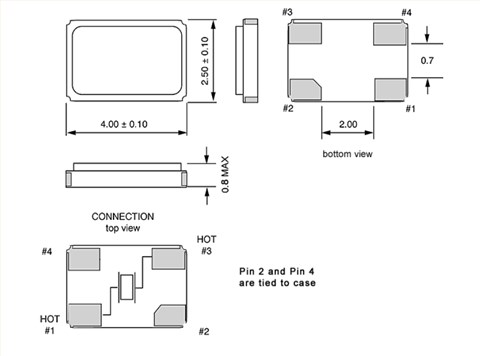

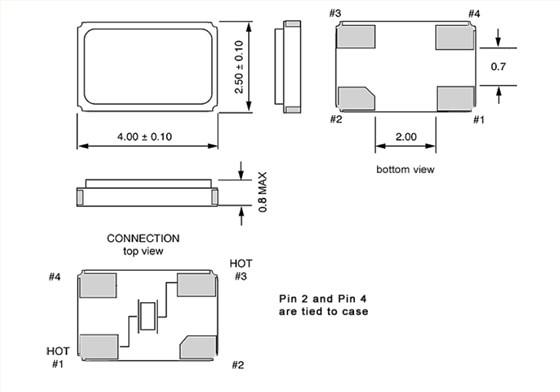

微管晶振,贴片晶振,VXM4晶振,小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.
Vectron晶振规格 |
单位 |
VXM4晶振频率范围 |
石英晶振基本条件 |
标准频率 |
f_nom |
12MHZ~60MHZ |
标准频率 |
储存温度 |
T_stg |
-40°C ~ +125°C |
裸存 |
工作温度 |
T_use |
-40°C ~ +85°C |
标准温度 |
激励功率 |
DL |
200μW Max. |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±50 × 10-6(标准), |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
8pF ,10PF,12PF,20PF |
不同负载电容要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
在使用Vectron晶振时应注意以下事项
自动安装时的冲击:
石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等.微管晶振,贴片晶振,VXM4晶振
每个封装类型的注意事项
陶瓷包装晶振与SON产品
在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂).尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法.
陶瓷包装石英晶振
在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.
(2)陶瓷封装贴片晶振
在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装贴片晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.
产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏.当石英晶振,圆柱晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂.当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正.在该密封部分上施加一定压力,会导致气密性受到损坏.所以在此处请不要施加压力.另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上.
