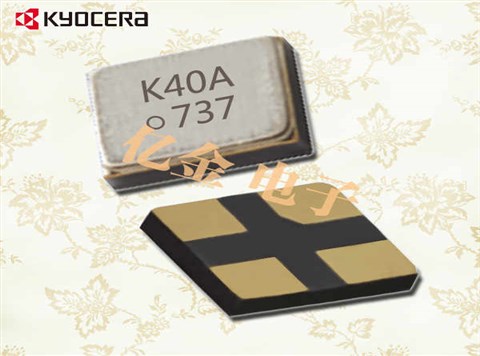

京瓷晶振,贴片晶振,CX1008SB晶振,小体积贴片1008晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型 (1.0× 0.8 × 0.3 mm typ.) 具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.

石英晶振的切割设计:用不同角度对晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型.不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶振目前主要使用的有 AT 切、BT .其它切型还有 CTDTGTNT .超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.00mm,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用,晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此石英晶振晶片设计的计算机程序,该程序晶振的晶片外形尺寸已全面应用并取得很好的效果.

yijin-2

京瓷晶振规格

单位

CX1008SB晶振频率范围

石英晶振基本条件

标准频率

f_nom

37.4MHZ~80MHZ

标准频率

储存温度

T_stg

-40°C +105°C

裸存

工作温度

T_use

-30°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6(标准),
(±15 × 10-6
±50 × 10-6可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.vc-tcxo.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

6pF,7PF,12PF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±5 × 10-6/ year Max.

+25°C,第一年

yijin-3

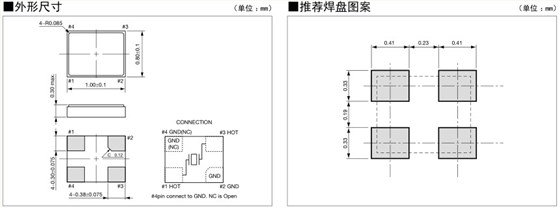

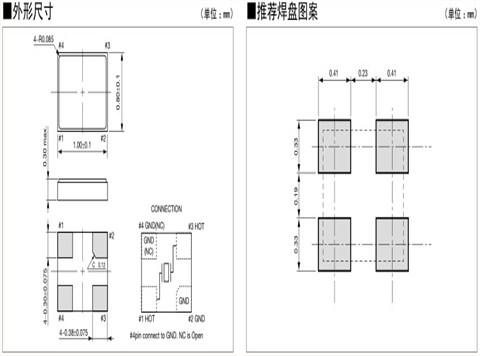

CX1008 1.0-0.8

yijin-4在使用京瓷晶振时应注意以下事项:

机械处理

1冲击

不要对晶体振荡器施加任何强烈冲击。携带振荡器或将其安装在另一个振荡器上时设备,保护设备免受任何冲击,小心不要放下它或用坚硬的物体击打它。强烈冲击可能会导致可能会损坏晶体振荡器内部的部件导致振荡器无法工作。如果振荡器受到强烈冲击,请确保在使用之前检查其特性。

2安装引线安装晶体振荡器

不要对端子施加过大的力安装晶体振荡器的螺丝。将晶体振荡器安装在印刷电路板上时,请对齐安装孔之间的距离终端。如果强制安装振荡器和这些距离彼此不同,终端可以是破损。不要弯曲直径为0.6mm或以下的密封端子更多。即使需要弯曲直径的端子0.6毫米或更小,不要直接弯曲它们密封底座,以保护密封玻璃。如果玻璃破裂,可能会有气密密封和绝缘受影响的单位可能无法交付规定的特点。

当一个非密封晶体振荡器(与其产品安装有用于频率校正的孔的盒子,小心防止助焊剂进入孔中,因为可移动元件,如可变电容器和可变电阻器位于孔的内侧。将端子焊接在260°C(温度为20°C)终端)最多五秒钟。不要焊接端子直接连接到盖子或底座。京瓷晶振,贴片晶振,CX1008SB晶振

3表面贴装晶体振荡器的安装

1)振荡器振动后温度快速变化

安装在板上当安装板的材料时,用于表面安装陶瓷晶体振荡器封装,有膨胀系数不同于膨胀系数陶瓷,焊接的圆角部分可能会裂开环境重复和极端温度变化会在很长一段时间内发生。在这种情况下,建议事先检查情况。

2)自动安装引起的冲击

当晶体振荡器被吸附或吸附时自动安装或超过规定的冲击安装在电路板上时给出的值,这会导致其特性发生变化或恶化。

3)板弯曲应力

如果在焊接晶体单元后PC板弯曲对于PC板,机械应力可能会导致焊接部分剥落或晶体单元封装裂纹。
