NDK晶振,温补晶振,NT2016SE晶振

NDK晶振,温补晶振,NT2016SE晶振NDK晶振,温补晶振,NT2016SE晶振

产品简介

温补晶振(TCXO)产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM?2.0 PPM,工作温度范围: - 30度?85度,电源电压:1.8V?3.3V之间可供选择,温补晶振具有温度电压控制功能,世界上最薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.

产品详情

NDK-2


yijin-1


yijin-2

型号

NT2016SE晶振

输出频率范围

10~52MHz

标准频率

16.368M/16.369M/19.2M/26M/33.6M/38.4M/52M

电源电压范围

+1.68~+3.5V

电源电压(Vcc

+1.8V/+2.6V/+2.8V/+3.0V/+3.3V

消耗电流

+1.5mA max.f26MHz/+2.0mA max.26f52MHz

待机时电流

-更多详细参数请联系我们http://www.vc-tcxo.com

输出电压

0.8Vp-p min.f52MHz)(削峰正弦波/DC-coupled

输出负载

10kΩ//10pF

频率稳定度

常温偏差

±1.5×10-6max.After 2 reflows

温度特性

±0.5×10-6,±2.5×10-6max./-30~+85
±0.5×10-6,±2.5×10-6max./-40
~+85Option

电源电压特性

±0.2×10-6max.VCC±5%

负载变化特性

±0.2×10-6max.10kΩ//10pF±10%

长期变化

±1.0×10-6max./year

频率控制

控制灵敏度

-

频率控制极性

-

启动时间

2.0ms max.

yijin-3

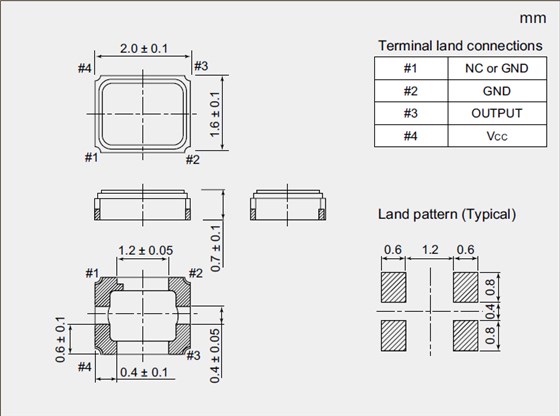

NT2016SE_2.0_1.6 TCXO

日本电波2016温补晶振型号表

特征

频率范围
(MHz)

频率
温度特性

NDK晶振型号

对应宽温的

1052

±0.5×10-6

NT2016SE晶振

带有同一频率的两个输出功能

1052

±2.0×10-6

NT2016SC晶振

+1.2VE/D功能

2640

±0.5×10-6

NT2016SB晶振

带有温度感应电压输出功能和E/D功能

1052

±0.5×10-6

NT2016SD温补晶振

带有AFC(频率控制)功能

1052

±2.0×10-6

NT2016SA晶振

适用于高精度GPS

1052

±0.5×10-6

NT2016SA温补晶振

适用于高精度GPS,E/D功能

1052

±0.5×10-6

NT2016SB晶振

具有Enable/Disable(Stand-by)功能

1052

±2.0×10-6

NT2016SB温补晶振

yijin-4

在使用NDK晶振时应注意以下事项:
