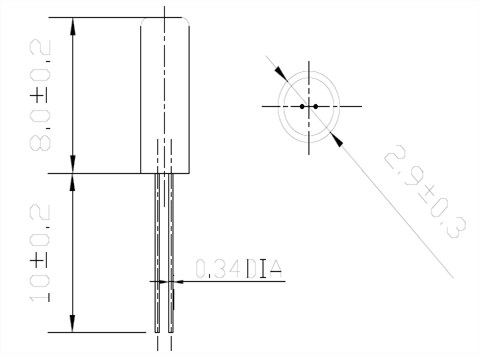

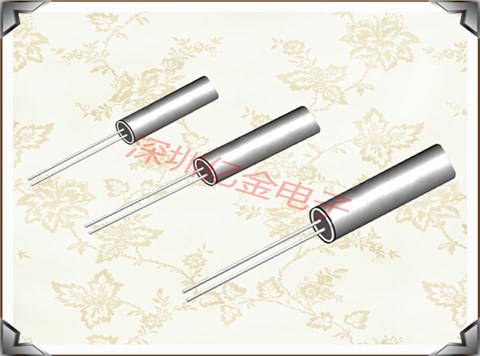

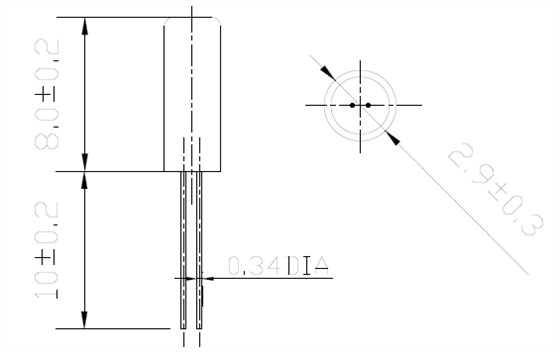

32.768KHz圆柱晶体,3*8mm音叉型插件晶振,VT-308晶振

产品简介

工作温度:-40℃~+60℃

保存温度:-40℃~+85℃

负载电容:12.5pF

表晶32.768K系列具有超小型,薄型,质地轻的表面插件音叉型石英晶体谐振器,具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性.

产品详情

yijin-1

精工晶振,3*8晶振,VT-308晶振.自1881年创业以来,精工晶振公司已不断地向全世界推出了各种具有革新性的商品和服务. 比如有源晶振,贴片晶振, 石英晶振,有源晶振,压控振荡器等。SEIKO生产的石英晶振型号并不是很多，但是质量绝对可以和日产任何一个大品牌“媲美”。在石英振子这一方面，SII也是做的非常之出色的,目前，能够与日本精工晶振全球同等级竞争的，只有日本大真空KDS。

yijin-2

YJ-2

精工晶振	单位	VT-308晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-40°C～+85°C	裸存
工作温度	T_use	-40°C～+60°C	标准温度
激励功率	DL	0.5μW Max.	推荐:1μW～100μW
频率公差	f_— l	±20 × 10-6(标准)	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.vc-tcxo.com/
频率温度特征	f_tem	±30 × 10-6/-20°C～+70°C	超出标准的规格请联系我们.
负载电容	CL	12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±3× 10-6/ year Max.	+25°C,第一年

yijin-3

VT-30832.768KSEIKO

yijin-4

YJ-4

抗冲击
石英晶振可能会在某些条件下受到损坏。例如VT-308晶振从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
辐射
暴露于辐射环境会导致石英晶体性能受到损害，因此应避免照射。
化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解进口晶振或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致圆柱石英晶振所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）
卤化合物
请勿在卤素气体环境下使用无源晶振。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。精工晶振,3*8晶振,VT-308晶振
静电
过高的静电可能会损坏3*8插件晶振，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。
