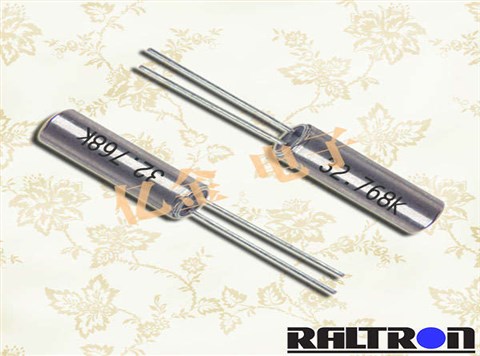

Raltron晶振,音叉晶体,CSA310晶振

Raltron晶振,音叉晶体,CSA310晶振Raltron晶振,音叉晶体,CSA310晶振

产品简介

插件圆柱晶振系列为满足市场不同产品对精度的要求,通常情况下分为±5PPM、±10PPM、±20PPM,如果有其他特殊要求的客户也可以分为在精度上分为正偏差以及负偏差。

产品详情

Raltron-1

Raltron晶振公司成立于1983,是全球较受欢迎的石英晶振,贴片晶振,压电石英晶体等频率产品制造商之一.从简单的音叉晶体到高稳定性的可编程晶体振荡器,Raltron石英晶振提供了行业中最全面的频率管理设备.多年来,公司致力于石英晶振,贴片晶振,石英晶体振荡器,有源晶振的研究和开发,使得石英晶体,石英晶体振荡器的技术不断创新.如今Raltron晶振公司提供高性能的频率控制解决方案,在价格、质量、应用程序工程和客户支持方面满足和超越客户期望.

拉隆晶振为了满足快速增长的无线应用市场的需求,Raltron晶振将自己打造成为一个完整的解决方案供应商,在它的石英晶体,石英水晶和晶体振荡器,贴片振荡器中添加了锯片和LTCC过滤器.该公司还为同一市场开发了一整套天线产品.

Raltron晶振通过线上销售来支持其全球客户,并且在亚洲有几家分支机构,所销售的石英晶体,贴片晶振,石英晶振,温补晶振,石英晶体振荡器等由几家大型全球分销商发行.

yijin-1

Raltron晶振,音叉晶体,CSA310,插件圆柱晶振系列为满足市场不同产品对精度的要求,通常情况下分为±5PPM、±10PPM、±20PPM,如果有其他特殊要求的客户也可以分为在精度上分为正偏差以及负偏差。音叉型表晶在产品中使用温度范围可以达到—40°到+70°的宽温要求。插件圆柱晶振系列主要使用于较为高端大气上档次的汽车电子、智能家用电器、笔记本、插卡音响、智能手表、以及数码相机等产品中。

石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.

yijin-2

Raltron晶振规格

单位

CSA310晶振频率范围

石英晶振基本条件

标准频率

f_nom

3.57954MHZ~4MHZ

标准频率

储存温度

T_stg

-40°C+85°C

裸存

工作温度

T_use

-10°C+60°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW100μW

频率公差

f_— l

±50 × 10-6(标准),
(±15 × 10-6
±50 × 10-6可用)

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.VC-tcxo.com

频率温度特征

f_tem

±30 × 10-6/-20°C+70°C

超出标准的规格请联系我们.

负载电容

CL

8pF ,10PF,12PF,20PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±5 × 10-6/ year Max.

+25°C,第一年

yijin-3

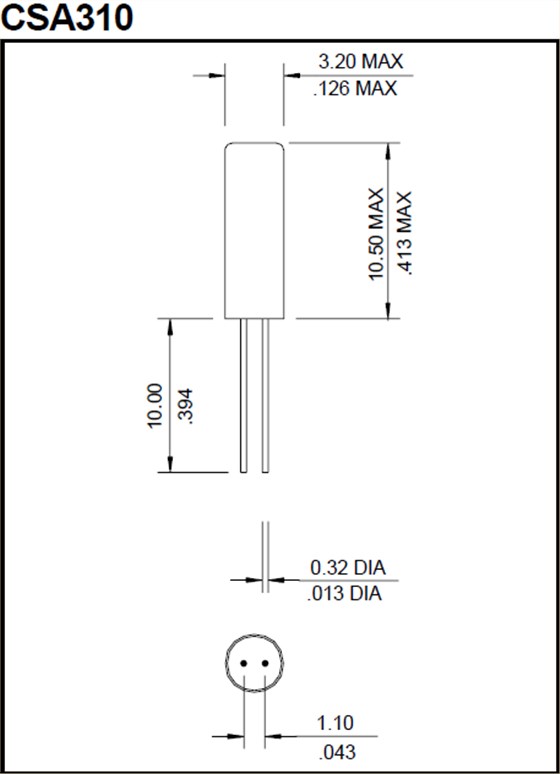

CSA310 10.5-3.2

yijin-4在使用Raltron拉隆晶振时应注意以下事项:

插件晶振安装示例

cjjzaz

(4)DIP 产品
已变形的石英晶振引脚不能插入板孔中.请勿施加过大压力,以免引脚变形.

5SOJ 产品和SOP 产品
请勿施加过大压力,以免石英晶振引脚变形.已变形的石英晶振引脚焊接时会造成浮起.尤其是SOP产品需要更加小心处理.

9.4.超声波清洗

1)使用AT-切割晶体和表面滤波器波(SAW/声表面谐振器的产品,可以通过超声波进行清洗.但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.

2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏.

3)请勿清洗开启式晶振产品

4)对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等.

5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响产品的可靠性和质量.请清理残余的助焊剂并烘干PCB.

10.操作

请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面.Raltron晶振,音叉晶体,CSA310晶振

11.使用环境(温度和湿度)

请在规定的温度范围内使用石英晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.

晶振/石英晶体谐振器

激励功率

在晶振上施加过多驱动力,会导致产品特性受到损害或破坏.电路设计必须能够维持适当的激励功率 (请参阅激励功率章节内容).

负极电阻

除非石英晶体振荡器回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅关于振荡章节内容).

负载电容

有源晶振振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅负载电容章节内容).
