Pletronics晶振,LV99D晶振,石英晶体振荡器

Pletronics晶振,LV99D晶振,石英晶体振荡器Pletronics晶振,LV99D晶振,石英晶体振荡器

产品简介

差分晶振的使用特点在于能够从50MHZ频率做到700MHZ的超高频点.特别是“SAW单元极低的抖动振荡器”能达到声表面波等要求值,简称为“低抖动振荡器”.此款晶振电源电压相较于之前能够做到2.5V~3.3V之间,其工作温度以及储存温度范围远远超过了普通晶振,达到了-45°~+100°的温度范围

产品详情

PLE-1

1979,在美国华盛顿州成立了Pletronics公司,主营石英晶振,贴片晶振, 有源晶振,压控振荡器,PXO)普通晶体振荡器,(TCXO)温补晶体振荡器等.

1981Pletronics晶振公司在韩国建立了一家独资工厂

1997年通过BSI实现了ISO 9001:1994,符合欧盟环保要求.

2000年卖掉了韩国工厂.转移到合同制造(铸造厂)

2001年在华盛顿制造的PECLLVDS振荡器,使用FR4 PCB上的离散组件

2002年通过BSI实现了ISO 9001:2000,符合欧盟环保要求,开发出高频基本晶体

2003Pletronics晶振公司在韩国和中国合资经营

2004年在5x7陶瓷中引入了较低成本的高频率PECLLVDS振荡器,具有低抖动,低电源电压,低功耗等特点.

2005年第一个合成的PECLLVDS振荡器106.25MHz212.5MHz,高频率石英晶体振荡器具有高稳定性能,低功耗低抖动等特点.适用于高端精密设备中,比如高速光纤网络,北斗卫星等.

2006年介绍了我们的LVDS系列石英晶体振荡器,贴片晶振,有源晶振.

2007年合成振荡器的合资企业建立

2008年为新兴技术发布了重要的新产品,如超精密有源晶振,低损耗晶体振荡器等.

2009年发展过程和精密TCXO温补晶振,温补晶体振荡器的初步试生产

2010年引入OeXo®系列OCXO恒温晶体振荡器替代技术

2011年开发了LC振荡器技术,投入到各种高端智能设备,GPS卫星导航,无线电基站, 北斗卫星导航等领域应用.

2013年引入GypSync®TCXO模块

2014年引进100fs超低抖动的PECL / LVDS / HCSL J系列晶体振荡器, 北斗导航温补晶振,北斗GPS模块晶体振荡器

2015年推出了OeM8增强TCVCXO压控温补晶振,石英晶体振荡器,贴片晶振.

2016年引进了50fS超低抖动的PECL / LVDS K系列振荡器,石英晶体振荡器,贴片晶振, (TCXO)温补晶体振荡器, 压控晶体振荡器(VCXO.

yijin-1

Pletronics晶振,LV99D晶振,石英晶体振荡器,差分石英晶体振荡器、差分晶振使用于网络路由器、SATA,光纤通信,10G以太网、超速光纤收发器、网络交换机等网络通讯设备中.网络设备对高标准参考时钟的需求尤其突出,要求做为系统性能重要参数的相位抖动具备低抖动特征.使用于产品中能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰(EMI)是高度免疫的.差分石英晶振满足市场需求,实现高频高精度等要求,更加保障了各种系统参考时钟的可靠性.

石英晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.

yijin-2

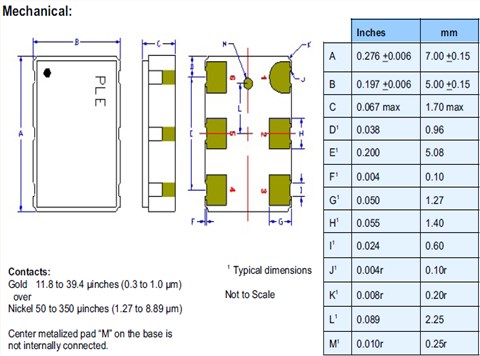

Pletronics晶振型号

符号

LV99D晶振

输出规格

-

LVDS

输出频率范围

fo

80~325MHz

电源电压

VCC

+2.5V±0.125V/+3.3V±0.165V

频率公差
(含常温偏差)

f_tol

±50×10-6max., ±100×10-6max.

保存温度范围

T_stg

-40+85

运行温度范围

T_use

-10+70 ,-40+85

消耗电流

ICC

20mA max.

待机时电流(#1引脚"L"

I_std

10μA max.

输出负载

Load-R

100Ω (Output-OutputN)

波形对称

SYM

4555% [at outputs cross point]

0电平电压

VOL

-更多晶振参数请联系我们http://www.vc-tcxo.com

1电平电压

VOH

-

上升时间 下降时间

tr, tf

0.4ns max. [20?80% Output-OutputN]

差分输出电压

VOD1, VOD2

0.2470.454V

差分输出误差

VOD

50mV [VOD=VOD1VOD2]

补偿电压

VOS

1.1251.375V

补偿电压误差

VOS

50mV

交叉点电压

Vcr

-

OE端子0电平输入电压

VIL

VCC×0.3 max.

OE端子1电平输入电压

VIH

VCC×0.7 min.

输出禁用时间

tPLZ

200ns

输出使能时间

tPZL

2ms

周期抖动(1

tRMS

5ps typ. (13.5MHzfo<27MHz) / 2.5ps typ. (27MHzfo<212.5MHz) (σ)

tp-p

33ps typ. (13.5MHzfo<27MHz) / 22ps typ. (27MHzfo<212.5MHz) (Peak to peak)

总抖动(1

tTL

50ps typ. (13.5MHzfo<27MHz) / 35ps typ. (27MHzfo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)]

相位抖动

tpj

1.5ps max. (13.5MHzfo<27MHz) / 1ps max. (27MHzfo<212.5MHz)
[13.5MHz
fo<40MHz,fo offset:12kHz?5MHz fo40MHz,fo offset:12kHz?20MHz]

yijin-4

在使用Pletronics晶振时应注意以下事项:

1:抗冲击

抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.

2:辐射

将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.Pletronics晶振,LV99D晶振,石英晶体振荡器

3:化学制剂 / pH值环境

请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.

4:粘合剂

请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振的金属”,从而破坏密封质量,降低性能.

5:卤化合物

请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.

6:静电

过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
