IDT晶振集团 提供石英晶体振荡器 (XO) 和 FemtoClock® NG 可编程振荡器,能满足几乎任何应用的需求. XL 和 XU 晶体振荡器产品系列是高性能、低抖动时钟源,具有低至 300 fs 的典型 RMS 相位抖动,并可提供多种频率、性能级别、输出类型、稳定性、输入电压、封装、引脚配置和温度等级. 对于寻求在标准振荡器封装中提供高性能和无可比拟的灵活性的时钟源的高级系统设计者而言,FemtoClock NG 器件是他们的理想选择.

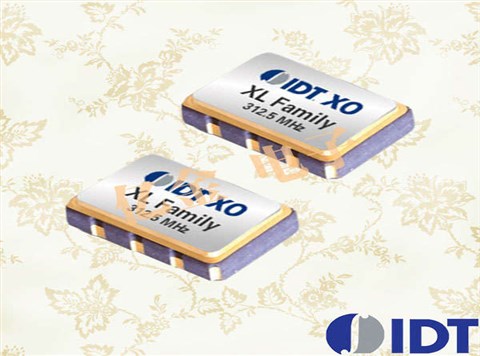

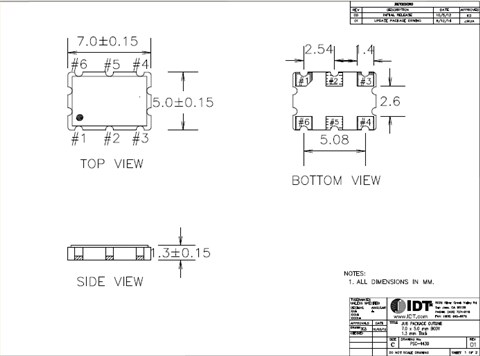

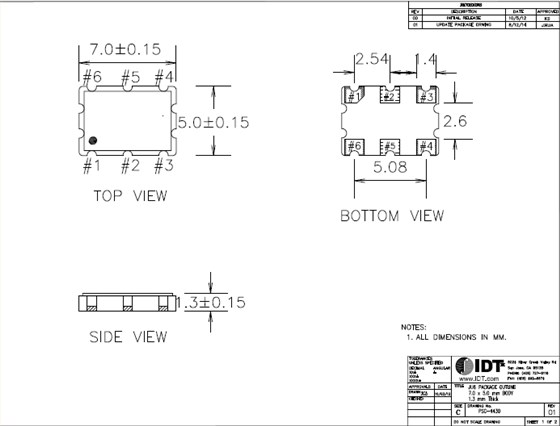

IDT晶振集团 的 XL 和 XU 晶体振荡器,有源晶振可提供 HCMOS、LVPECL、LVDS 和 HCSL 输出. XU 和 XL 系列分别拥有 300 fs 和 750 fs（典型值） RMS 相位抖动 (12 kHz – 20 MHz)（分别）. 提供 ± 20 ppm、± 25 ppm、± 50 ppm 或 ± 100 ppm 的频率稳定性选项,以及 16 kHz 至 1.5 GHz 的自定义频率的快速交货期. 这些有源晶振,压控振荡器采用行业标准封装（3.2 x 2.5 mm、5 x 3.2 mm、7 x 5 mm）和引脚. IDT 的 XU 和 XL 系列所能提供的性能、价格和交付均可满足您的设计要求. 相关应用包括：网络、通信、数据 I/O、存储和服务器.
IDT晶振,XUQ晶振,差分晶振,差分石英晶体振荡器、差分晶振使用于网络路由器、SATA,光纤通信,10G以太网、超速光纤收发器、网络交换机等网络通讯设备中.网络设备对高标准参考时钟的需求尤其突出,要求做为系统性能重要参数的相位抖动具备低抖动特征.使用于产品中能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰（EMI）是高度免疫的.差分石英晶振满足市场需求,实现高频高精度等要求,更加保障了各种系统参考时钟的可靠性.
石英晶振曲率半径加工技术：石英晶振晶片在球筒倒边加工时应用到的加工技术,主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法.如：1、是指球面加工曲率半径的工艺设计（ a、球面的余弦磨量； b、球面的均匀磨量；c、球面加工曲率半径的配合）2、在加工时球面测量标准的设计原则（曲率半径公式的计算）.
|
IDT晶振型号 |
符号 |
XUQ晶振(5070) |
|
输出规格 |
- |
LV-PECL |
|
输出频率范围 |
fo |
0.016～670MHz |
|
电源电压 |
VCC |
+2.5V±0.125V/+3.3V±0.165V |
|
频率公差 |
f_tol |
±50×10-6max., ±100×10-6max. |
|
保存温度范围 |
T_stg |
-40～+85℃ |
|
运行温度范围 |
T_use |
-10～+70℃ ,-40～+85℃ |
|
消耗电流 |
ICC |
45mA max. (fo≦170MHz) |
|
待机时电流（＃1引脚"L"） |
I_std |
10μA max. |
|
输出负载 |
Load-R |
50Ω to VCC-2V |
|
波形对称 |
SYM |
45～55% [at outputs cross point] |
|
0电平电压 |
VOL |
VCC-1.81～VCC-1.62V |
|
1电平电压 |
VOH |
VCC-1.025～VCC-0.88V |
|
上升时间 下降时间 |
tr, tf |
0.5ns max. [20～80% Output, OutputN] |
|
差分输出电压 |
VOD1, VOD2 |
-更多参数信息请联系我们http://www.vc-tcxo.com |
|
差分输出误差 |
⊿VOD |
- |
|
补偿电压 |
VOS |
- |
|
补偿电压误差 |
⊿VOS |
- |
|
交叉点电压 |
Vcr |
- |
|
OE端子0电平输入电压 |
VIL |
VCC×0.3 max. |
|
OE端子1电平输入电压 |
VIH |
VCC×0.7 min. |
|
输出禁用时间 |
tPLZ |
200ns |
|
输出使能时间 |
tPZL |
2ms |
|
周期抖动（1） |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
|
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
|
总抖动（1） |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)] |
|
相位抖动 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |
在使用IDT晶振时应该注意以下事项：
这些晶振知识介绍是指,晶振在产品上线之后发生不良品或者没反应的情况下,自检办法.石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题.请按照确定的因素和可能的解决方案的说明.
我们从晶振使用输出无信号开始寻找相关问题.
我们可以先使用示波器或者频率计数器来检查石英晶体终端的两个信号,如果没有信号输出,请按照步骤1-1到1-4步执行检查.如果有从石英晶振（XOUT）的输出端子的输出信号,而是从在终端（辛）输出没有信号,请检查石英晶振体以下step1-5到步骤1-6.
你可以先把晶体卸载下来并测试晶振的频率和负载电容,看看他们是否能振动,也可以使用专业的石英晶体测试仪器来检测.如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果.IDT晶振,XUQ晶振,差分晶振
如果有下列情况发生,晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把产品发送回我公司分析.如果晶振频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试.
比如等效电路测试如下：
