产品简介

32.768K时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

产品详情

YJ-2

高利奇晶振公司自1990年我们成立以来,一直享有空前的成功.经过多年的持续增长,高利奇公司晶振现在是英国领先的频率控制产品供应商.高利奇晶振公司是全球电子工业生产频率控制产品的主要供应商.所生产的产品范围包括:石英晶体,振荡器,实时时钟,温补晶振,压控晶振,温控晶振,水晶过滤器,(表面声波)设备等.产品广泛应用于电子工业,包括电信、卫星、微处理器、航空航天、汽车、仪表和医疗应用.千赫兹石英贴片晶体,3215音叉型时钟谐振器,CM7V晶振
我们的全部产品是在本网站的产品领域指定的,是最新信息的确定来源,包括数据表、产品公告、白皮书等。我们的注册到iso - 9001 :2015强调了对质量的全面承诺,同时我们的产品的完整性由我们的专门的内部测试和测量实验室确保。我们的专业和高效的方法使我们成为许多领先的电子设备OEM和河北的首选供应商。golledge晶振,32.768K晶振,CM7V晶振
yijin-1golledge晶振,32.768K晶振,CM7V晶振,GRX-315晶振,贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.

yijin-2

高利奇晶振规格

单位

CM7V晶振

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-55°C +125°C

裸存

工作温度

T_use

-55°C +125°C

标准温度

激励功率

DL

1.0μW Max.

推荐:1μW 100μW

频率公差

f_— l

±20 × 10-6(标准),
(±20 × 10-6
±100 × 10-6可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.vc-tcxo.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±5 × 10-6/ year Max.

+25°C,第一年

yijin-3

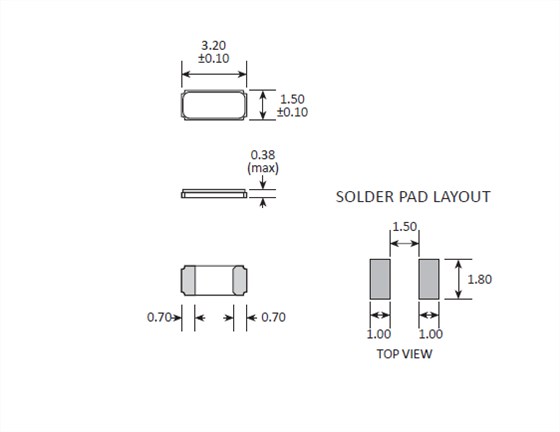

cm7v04 3215

yijin-4机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管3215晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。golledge晶振,32.768K晶振,CM7V晶振,GRX-315晶振
PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于3215贴片晶振器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存进口贴片晶振产品时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些贴片型进口音叉晶振产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。
(2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。千赫兹石英贴片晶体,3215音叉型时钟谐振器,CM7V晶振
