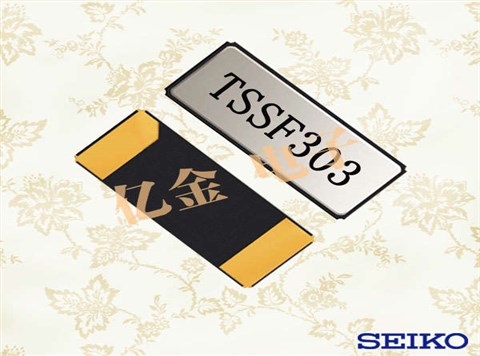

精工晶振,32.768K晶振,SC-32S晶振,Q-SC32S03220C5AAAF晶振

精工晶振,32.768K晶振,SC-32S晶振,Q-SC32S03220C5AAAF晶振精工晶振,32.768K晶振,SC-32S晶振,Q-SC32S03220C5AAAF晶振

产品简介

32.768KHz千赫子时钟晶体,其本身主要应用在时钟控制产品,或者是控制模块,主要给时钟芯片提供一个基准信号,其主要各项功能还得看应用何种产品.本产品具有小型,薄型,轻型的贴片晶振表面型音叉式石英晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定.

产品详情

SEIKO-1

精工控股株式会社精工晶振自创业以来始终秉承着“永远领先时代一步”的经营姿态,不断推进着革新.我们牢记着这一自创业以来继承至今的理念和“把握顾客感性”这一崭新的理念,制定了“让时代与心灵悦动SEIKO”的企业口号.依靠引领时代的技术实力和感性,今后一如既往地将创造未来的事业推进下去,我们传递着精工这样的热诚意志和跃动感.

1881年创业以来,精工公司已不断地向全世界推出了各种具有革新性的商品和服务. 比如压控振荡器,贴片晶振, 石英晶振,有源晶振,压控振荡器等.以腕表、电子元器件、系统解决方案的3大业务为轴心,推进各种业务,在全球范围内开展各项活动.

精工控股株式会社精工晶振永恒不变主体就是,依靠“觉得可靠的质量”让顾客得到放心和满足.将集团基本理念定为“努力成为值得社会信赖的公司”,我们希望像全世界的顾客提供值得信赖的商品和服务.

精工控股株式会社精工晶振“永远领先时代一步”这一创业的经营态度一直支持着精工的创新和飞跃.2014,精工祈愿在这种领先精神的基础上,带着“期待和激动”与所有利益相关者共创、共享这充满希望的新时代,并怀着共鸣一同前行,为此公布了集团口号“SEIKO Moving ahead. Touching hearts.(让时代与心灵悦动SEIKO)”.2016年时值创业135,为了体现口号的精神,我们制定了面向10年后的未来奋斗目标作为长期愿景.今后也将以引领时代的先进性和创新性,紧贴时代,提供令人铭记于心的产品、质量和服务,旨在成为与全世界的人们分享感动的全球化企业集团.

yijin-1

精工晶振,贴片晶振,SC-32S晶振,Q-SC32S03220C5AAAF晶振,32.768K系列产品本身具有体积小,厚度薄,重量轻等特点,此音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.

yijin-2

精工晶振

单位

SC-32S晶振

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-55°C+125°C

裸存

工作温度

T_use

-40°C+85°C

标准温度

激励功率

DL

0.5μW Max.

推荐:1μW100μW

频率公差

f_— l

±20 × 10-6(标准)

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.vc-tcxo.com/

频率温度特征

f_tem

±30 × 10-6/-20°C+70°C

超出标准的规格请联系我们.

负载电容

CL

7pF、9pF、12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±3× 10-6/ year Max.

+25°C,第一年

yijin-3

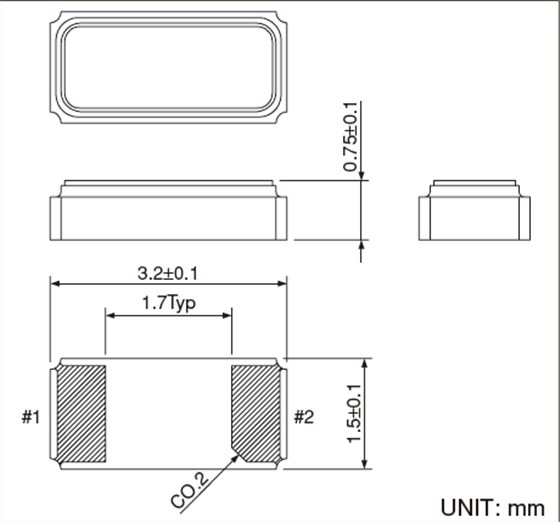

SC-32S 3215

yijin-4

在使用精工晶振时应注意以下事项:

超声波清洗
(1)使用AT-切割晶体和表面声波(SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。
(2)使用SC-32S晶振和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏。
(3)请勿清洗开启式产品
(4)对于可清洗产品,应避免使用可能对石英水晶谐振器产生负面影响的清洗剂或溶剂等。
(5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响晶振的可靠性和质量。请清理残余的助焊剂并烘干PCB。
操作
请勿用镊子或任何坚硬的工具,夹具直接接触石英SC-32S晶体的表面。
使用环境(温度和湿度)
请在规定的温度范围内使用耐高温晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。
激励功率
在晶体单元上施加过多驱动力,会导致SMD石英水晶振子特性受到损害或破坏。电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容)。精工晶振,贴片晶振,SC-32S晶振,Q-SC32S03220C5AAAF晶振
