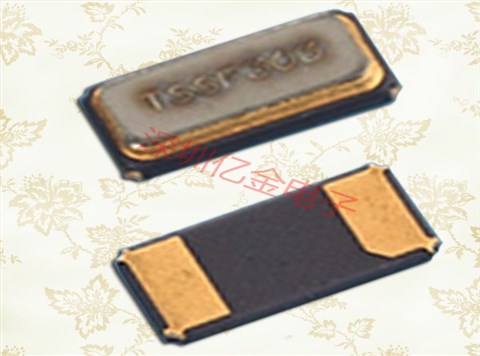

SEIKO精工32.768K晶振SC-32S,Q-SC32S03210C5AAAF石英晶体谐振器

SEIKO精工32.768K晶振SC-32S,Q-SC32S03210C5AAAF石英晶体谐振器SEIKO精工32.768K晶振SC-32S,Q-SC32S03210C5AAAF石英晶体谐振器

产品简介

SEIKO精工32.768K晶振SC-32S,Q-SC32S03210C5AAAF石英晶体谐振器,日本进口SEIKO精工晶振,SC-32S是一款小体积晶振尺寸3.2x1.5mm两脚贴片晶振,厚度0.75mm的超薄型,32.768KHz晶振,Q-SC32S03210C5AFE无源晶振,石英贴片晶振,Q-SC32S0320570CADF石英晶体谐振器,Q-SC32S03220C5AAAF无铅环保晶振,具有超小型,轻薄型,耐热及耐环境特点,适用于高密度安装的SMD型、优异的耐冲击性、耐热性、完全无Pb、符合欧盟RoHS指令的产品、内置可靠性高的光刻工厂加工厂振动子。

产品详情

SEIKO-1

yijin-1

SEIKO精工32.768K晶振SC-32S,Q-SC32S03210C5AAAF石英晶体谐振器,日本进口SEIKO精工晶振,SC-32S是一款小体积晶振尺寸3.2x1.5mm两脚贴片晶振,厚度0.75 mm的超薄型,32.768KHz晶振,Q-SC32S03210C5AFE无源晶振,石英贴片晶振,Q-SC32S0320570CADF石英晶体谐振器,Q-SC32S03220C5AAAF无铅环保晶振,具有超小型,轻薄型,耐热及耐环境特点,适用于高密度安装的SMD型、优异的耐冲击性、耐热性、完全无Pb、符合欧盟RoHS指令的产品、内置可靠性高的光刻工厂加工厂振动子。

yijin-2

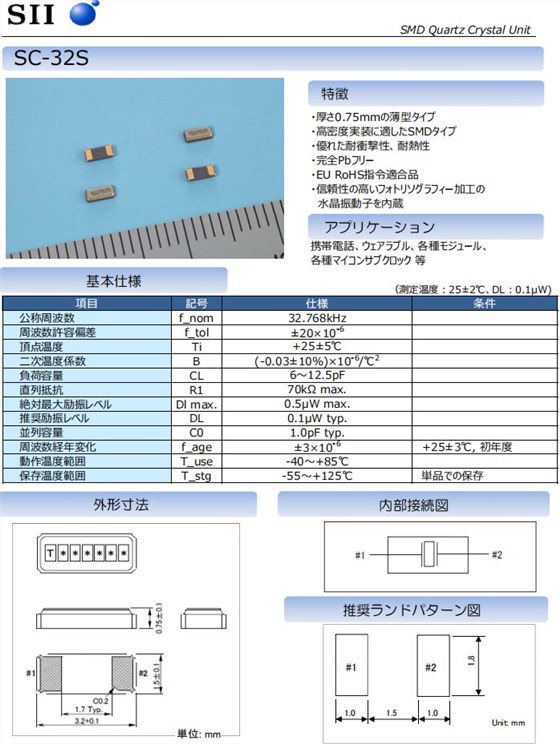

SEIKO精工32.768K晶振SC-32S,Q-SC32S03210C5AAAF石英晶体谐振器,参数图

精工晶振

单位

SC-32S晶振

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-55°C+125°C

裸存

工作温度

T_use

-40°C+85°C

标准温度

激励功率

DL

0.5μW Max.

推荐:1μW100μW

频率公差

f_— l

±20 × 10-6(标准)

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.vc-tcxo.com/

频率温度特征

f_tem

±30 × 10-6/-20°C+70°C

超出标准的规格请联系我们.

负载电容

CL

7pF、9pF、12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±3× 10-6/ year Max.

+25°C,第一年

yijin-3

SEIKO精工32.768K晶振SC-32S,Q-SC32S03210C5AAAF石英晶体谐振器,尺寸图

SC-32S 3215

yijin-4

SEIKO精工32.768K晶振SC-32S,Q-SC32S03210C5AAAF石英晶体谐振器

在使用精工晶振时应注意以下事项:

超声波清洗
(1)使用AT-切割晶体和表面声波(SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。
(2)使用石英晶振和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏。
(3)请勿清洗开启式产品
(4)对于可清洗产品,应避免使用可能对石英晶体谐振器产生负面影响的清洗剂或溶剂等。
(5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响晶振的可靠性和质量。请清理残余的助焊剂并烘干PCB。
操作
请勿用镊子或任何坚硬的工具,夹具直接接触石英晶振的表面。
使用环境(温度和湿度)
请在规定的温度范围内使用耐高温晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。SEIKO精工32.768K晶振SC-32S,Q-SC32S03210C5AAAF石英晶体谐振器
激励功率
在晶体单元上施加过多驱动力,会导致SMD石英水晶振子特性受到损害或破坏。电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容)。

Manufacturer Part Number原厂编码 Manufacturer厂家 Series型号 Type 系列 Frequency Frequency Stability频率稳定度
Q-SC32S03220C5AAE Seiko Crystal SC-32S kHz Crystal (Tuning Fork) 32.768kHz ±20ppm
Q-SC32S03210C5AFE Seiko Crystal SC-32S kHz Crystal (Tuning Fork) 32.768k晶振 ±10ppm
Q-SC32S03205C5ADE Seiko Crystal SC-32S kHz Crystal (Tuning Fork) 32.768kHz ±5ppm
Q-SC32S0320570CADF Seiko Crystal SC-32S kHz Crystal (Tuning Fork) 32.768kHz ±5ppm
Q-SC32S0321070CAAF Seiko Crystal SC-32S kHz Crystal (Tuning Fork) 32.768kHz ±10ppm
Q-SC32S0322070AAAF Seiko Crystal SC-32S kHz Crystal (Tuning Fork) 32.768kHz ±20ppm
Q-SC32S03220C5AAAF Seiko Crystal SC-32S kHz Crystal (Tuning Fork) 32.768kHz ±20ppm
Q-SC32S03210C5AAFF Seiko Crystal SC-32S kHz Crystal (Tuning Fork) 32.768kHz ±10ppm
Q-SC32S03205C5AADF Seiko Crystal SC-32S kHz Crystal (Tuning Fork) 32.768kHz ±5ppm

SC-32S,3215
