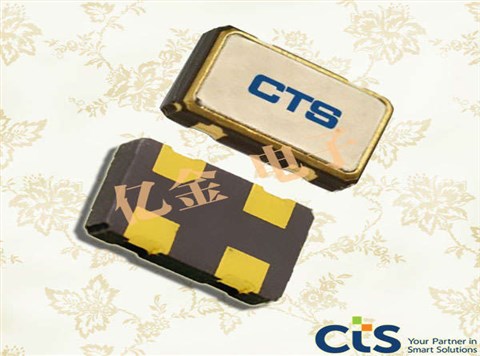

CTS晶振,有源晶振,680晶振,美国进口晶体振荡器

CTS晶振,有源晶振,680晶振,美国进口晶体振荡器CTS晶振,有源晶振,680晶振,美国进口晶体振荡器

产品简介

贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-ExpressSDH / SONET发射基站等领域.符合RoHS/无铅.

产品详情

CTS-2

CTS晶振公司成立于1896,CTS公司(NYSE:CTS)是一个领先的设计师和制造商的传感器、执行器和电子组件石英晶振在航空航天、通讯、国防、工业、信息技术、医疗和交通运输市场.本公司在北美、亚洲和欧洲拥有12个生产基地,致力于为全球各地的工业伙伴提供先进的技术、卓越的客户服务和优越的价值.CTS的目标是在技术的前沿,为世界各地的产品和服务的创造和提升提供创新的石英晶振,晶体振荡器,传感、连接和运动解决方案.

CTS石英晶振集团建立一种可测量的发展和改进的目标指标,定期进行内审和管理评审.在现有的或新生的各种活动中不断监测和改进环境绩效.通过对生产活动的持续改进和促进对低效或无效的环境法律法规进行合理化转变,努力提高环境管理中资本的效力.

将生产活动中的环境因素和环境影响的分析纳入我们的决策中来,确保活动中每一分子的运作和发展都体现对污染预防方针的贯彻.

我们将定期对雇员进行教育和培训,确保他们能够安全高效的工作,树立他们的环保责任感. 与雇员、客户、公众、政府及关注公司环境绩效和持续改进计划的相关方进行充分开放的信息交流.

yijin-1

CTS晶振,有源晶振,680晶振,美国进口晶体振荡器,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm,2016mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PCLCDM等高端数码领域,符合RoHS/无铅.

有源晶振高频振荡器使用IC与晶片设计匹配技术:有源晶振是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数.

yijin-2

项目

符号

规格说明

条件

输出频率范围

f0

20KHz~100MHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

1.60 V to 3.63 V

请联系我们以了解更多相关信息

储存温度

T_stg

-55 to +125

裸存

工作温度

T_use

G: -40 to +85

请联系我们查看更多资料http://www.vc-tcxo.com

H: -40 to +105

J: -40 to +125

频率稳定度

f_tol

J: ±50 × 10-6

L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.

VOL

0.4 V Max.

输出负载条件

L_CMOS

15 pF Max.

输入电压

VIH

80% VCCMax.

ST终端

VIL

20 % VCCMax.

上升/下降时间

tr / tf

4 ns Max.

20 % VCCto 80 % VCC, L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6/ year Max.

+25 , 初年度,第一年

yijin-3

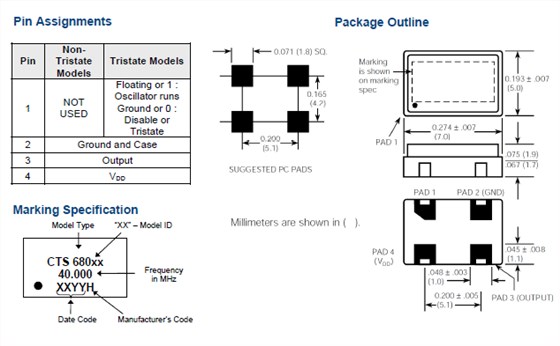

680 7050 OSC

yijin-4

使用CTS晶振时应注意以下事项

1、储存条件和水分

石英晶体振荡器是密封装置,因此,没有湿气进入其腔内包.由于处理条件和预生产条件在JEDEC中定义J-STD-020只适用于非密封装置,它们基本上不适用于石英晶体组件.

然而,应避免在炎热和潮湿的条件下长时间储存石英晶振,石英晶体振荡器.因此,我们建议将振荡器存储在MSL级别2的条件下避免元件触针的轻微氧化.带有镀金接触垫的SMD振荡器甚至不易受到焊盘氧化和存储的影响可以应用根据MSL级别1的温度和湿度条件.CTS晶振,有源晶振,680晶振,美国进口晶体振荡器

在石英贴片晶振存储期间,存储条件不应超过温度限制在目录或数据表中指定.请注意,储存温度范围适用于仅限组件.最好将储存温度保持在+10+45℃(50°F~115°F)及以下只要组件被包装和卷绕,60RH.

如果晶体振荡器长时间存放或存储条件不合适,则之前请使用请确保水晶组件仍然符合其规格视觉和电气检查.

2、运输和处理

在运输过程中和制造过程中,请避免高冲击和振动石英晶体振荡器的电平超过其最大规格.严重下降或被硬物击中也可能导致部件损坏.

遭受过度冲击和振动的石英贴片晶振,石英晶体振荡器可能显示出部分或内置水晶板(水晶坯)的完全裂缝,或其固井点的部分裂缝,其中可能会导致组件间歇性故障.
