产品简介

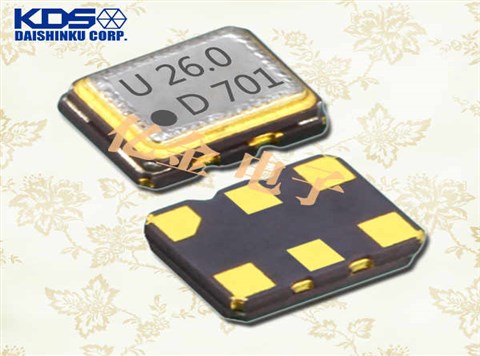

小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

产品详情

KDS-1

日本株式会社大真空KDS晶振自1959年建立以来一直遵从的三个理念“依赖”于“可靠的人”“可靠的产品”和“可靠的公司”.作为全球石英器件制造商,大真空KDS晶振努力帮助实现新一代电子社会,更方便人们更舒适,通过开发石英晶振, 压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO)、陶瓷谐振器等晶体器件对全球环境友好.

日本株式会社KDS晶振不断努力为我们的客户在日本国内外提供世界一流的质量和满意程度高.所生产石英晶体,陶瓷晶振,声表面谐振器,有源晶振等器件遍布全球,包括美国、英国、德国,到中国,新加坡,泰国和其他亚洲国家.以“依赖”为公司方针,以客户为导向,创新高效的经营管理,努力创造利润,履行企业社会责任.

符合法律法规的要求

日本大真空株式会社KDS晶振遵守法规和监管要求,从事环保产品的开发.

环境政策,在其业务活动的所有领域,从开发、生产和销售的压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器,大真空集团业务政策促进普遍信任的环境管理活动.

日本大真空株式会社KDS晶振将:

通过适当控制环境影响的物质,减少能源的使用,以达到节约能源和节约资源的目的.

有效利用资源,防止环境污染,减少和妥善处理废物,包括KDS贴片晶振生产材料再利用和再循环.

通过开展节能活动和减少二氧化碳排放防止全球变暖.

避免采购或使用直接或间接资助或受益刚果民主共和国或邻近国家武装组织的矿产.

遵守有关环境保护的法律、标准、协议和任何公司承诺的其他要求.

根据环境方针制定环境目标和目标,同时促进这些活动,并定期检讨环境管理体系的持续改进.在我们的环境政策中教育所有员工和为我们的团队工作的人,通过教育和提高意识来提高他们的环保意识.确保公众环境保护活动的信息公开.

KDS晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的.

过去KDS集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进.

KDS集团将:不论何时何地尽可能的进行源头污染预防.为环境目标指标的建立与评审提供框架.通过充分利用或回收等方法实现对自然资源的保持.

KDS晶振集团将确保其产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动. 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求.

yijin-1

KDS晶振,有源晶振,DSG221STA晶振,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一

yijin-2

KDS晶振型号

DSG221STA晶振

输出频率范围

9.6M~52MHz

标准频率

16.3676/16.367667/16.368/16.369/16.8/26/38.4MHz

电源电压范围

+1.8V~+3.5V

电源电压(Vcc

+1.8V/+2.6V/+2.8V/+3.0V/+3.3V

消耗电流

+1.5mA max.f26MHz/+2.0mA max.26f52MHz/+2.5mA max.f60MHz

待机时电流

-获取等多晶振参数信息请联系我们http://www.vc-tcxo.com

输出电压

0.8Vp-p min.f52MHz)(削峰正弦波/DC-coupled

输出负载

10kΩ//10pF

频率稳定度

常温偏差

±1.5×10-6max.After 2 reflows

温度特性

±1.0×10-6,±2.5×10-6max./-30~+85
±1.0×10-6,±2.5×10-6max./-40
~+85Option

电源电压特性

±0.2×10-6max.VCC±5%

负载变化特性

±0.2×10-6max.10kΩ//10pF±10%

长期变化

±1.0×10-6max./year

频率控制

控制灵敏度

±3.0×10-6,±5.0×10-6/Vcont=+1.4V±1V @VCC+2.6V
±3.0×10-6
,±5.0×10-6/Vcont=+0.9V±0.6V @VCC=+1.8V

频率控制极性

正极性

yijin-3

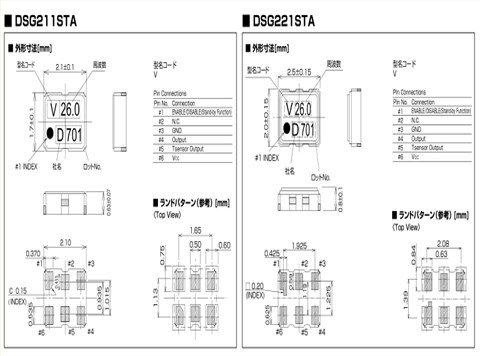

DSG211STA_DSG221STA

  1. yijin-4在使用KDS晶振时应注意以下事项
  2. 石英晶体振荡器和实时时钟模块

    所有石英晶体振荡器和实时时钟模块都以IC形式提供.

    1.噪音

    在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

    2.电源线路

    电源的线路阻抗应尽可能低.

    3.输出负载

    建议将KDS晶振,KDS石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).

    4.未用输入终端的处理

    未用针脚可能会引起噪声响应,从而导致非正常工作.同时,P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC GND.

    5.热影响

    重复的温度巨大变化可能会降低受损害石英晶振,贴片晶振产品的特性,并导致塑料封装里的线路击穿.必须避免这种情况.

    6.安装方向

    振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

    7.通电

    不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
