日本株式会社大真空KDS晶振发展史：
1959年在在神户市成立加工电子零件和石英晶体,进口晶振,爱普生晶体,KDS晶振,石英水晶振荡子.
1963公司变更为合股公司组织.
1965开始大规模生产石英晶体谐振器,32.768K钟表晶振,温补晶振,石英晶体振荡器等部件.
1970年日本株式会社大真空KDS晶振在东京办事处开业.
1973年开设kurodasho厂（现在的西胁工厂）生产晶体管.
1974年开设川厂（现在的凉厂）是目前人造石英晶体,（SPXO）普通晶体振荡器,(TCXO)温补晶体振荡器,(OCXO)恒温晶体振荡器等生产规模最大的.
1976年开设宫崎厂（目前九州大真空公司）为音叉型石英晶体谐振器生产,在加古川市完成新总部.
1977年成立和谐电子公司建立大真空（美国）有限公司开始向美国市场供应晶体谐振器.
1980年开设鸟取工厂（目前鸟取生产部）对晶体谐振器生产增加.同年开始生产石英晶体滤波器和晶振时钟.
1981年建立大真空（香港）公司开始提供音叉型石英晶体谐振器,晶体振荡器,有源晶振的香港和中国市场.
1983年大阪证券交易所二期上市.
1984年独立完成中心实验室,开设德岛工厂（目前德岛生产部）作为人造石英晶体的稳定的生产基地,部分设备和石英谐振器,开始大规模生产光学低通滤波器.
1985年打开德岛第二厂开始生产陶瓷产品,有源晶振,压控振荡器,陶瓷晶振,声表面谐振器,贴片晶振,陶瓷雾化片打开配送中心在加古川市.
1987名古屋办事处开业.开始的温度补偿晶体振荡器（TCXO）生产和电压控制晶体振荡器（VCXO）.
1988建立大真空（新加坡）有限公司加强在东盟地区销售.
1989更改公司名称大真空第三十周年.建立了PT.KDS印度尼西亚启动海外生产晶体谐振器.
1990-1991大阪证券交易所第一节上市.建立大真空（德国）公司加强在欧洲的销售.
1993建立了天津该公司开始音叉型石英晶体谐振器,石英水晶振荡子,陶瓷振动子,32.768K,时钟晶体,压电石英晶体的海外生产.
1996日本株式会社大真空KDS晶振获得ISO9001（国际标准化组织质量管理标准）.
1998（获得QS9000质量标准/汽车质量保证管理体系.）
2000获得ISO14001（环境管理体系由国际标准化组织）,获得ISO / TS 16949（技术规范由国际标准化组织）.
2003扩大生产规模天津加工厂面积,成立上海锐致国际贸易有限公司加强在中国的销售.以和谐电子公司为我公司的综合子公司加强石英晶振,压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）、陶瓷谐振器等器件业务.
2010日本株式会社大真空KDS晶振建立大真空（泰国）有限公司.
2012日本株式会社大真空KDS晶振扩大在加古川市中央实验室的地板尺寸.
2013东京证券交易所第一节上市.
日本株式会社大真空KDS晶振集团设立在日本国兵库县加古川市平冈町新在家,创业时间为1959年11月3日,正式注册成立是在1963年5月8日,当时注册资金高达321亿日元之多,主要从事电子元件以及电子设备生产销售一体化,包括晶体谐振器,音叉型晶体谐振器,晶体应用产品,晶体振荡器,晶体滤波器,晶体光学产品,硅晶体时钟设备,MEMS振荡器等.
日本大真空株式会社,KDS晶振品牌实力见证未来,KDS集团总公司位于日本兵库县加古川,在泰国,印度尼西亚,台湾,中国天津这些大城市均有压控振荡器,贴片晶振,陶瓷雾化片,32.768K钟表晶振,温补晶振的生产工厂,而天津KDS工厂是全球石英晶体生产最大量的工厂,自从1993年在天津投产以来,技术更新从未间断.

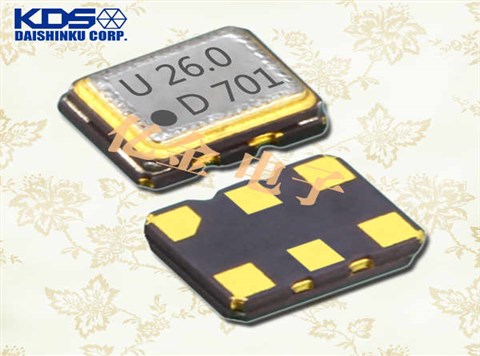

日本大真空晶体,有源晶振,DSA221SDT晶振,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法（如各镀材的功率设计等）.使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.
|

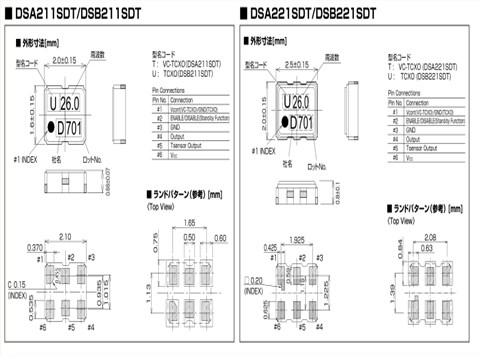

KDS晶振型号 |
DSA221SDT晶振 |
|
|
输出频率范围 |
9.6M~52MHz |
|
|
标准频率 |
19.2MHz/26MHz/38.4MHz/40MHz |
|
|
电源电压范围 |
+1.68V~+3.5V |
|
|
电源电压（Vcc） |
+1.8V/+2.6V/+2.8V/+3.0V/+3.3V |
|
|
消耗电流 |
+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）/+2.5mA max.（f≦60MHz） |
|
|
待机时电流 |
-获取等多晶振参数信息请联系我们http://www.vc-tcxo.com |
|
|
输出电压 |
0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled） |
|
|
输出负载 |
10kΩ//10pF |
|
|
频率稳定度 |
常温偏差 |
±1.5×10-6max.（After 2 reflows） |
|
温度特性 |
±1.0×10-6,±2.5×10-6max./-30~+85℃ |
|
|
电源电压特性 |
±0.2×10-6max.（VCC±5%） |
|
|
负载变化特性 |
±0.2×10-6max.（10kΩ//10pF±10%） |
|
|
长期变化 |
±1.0×10-6max./year |
|
|
频率控制 |
控制灵敏度 |
±3.0×10-6,±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V |
|
频率控制极性 |
正极性 |
|
-
在使用KDS晶振时应注意以下事项
-
晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用.因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别.
晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求.通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振,石英晶体振荡器所导致的不良不负任何责任.PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.
(2) 在设计时请参考相应的推荐封装.日本大真空晶体,有源晶振,DSA221SDT晶振
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏.
正常温度和湿度：
温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）.(2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.
