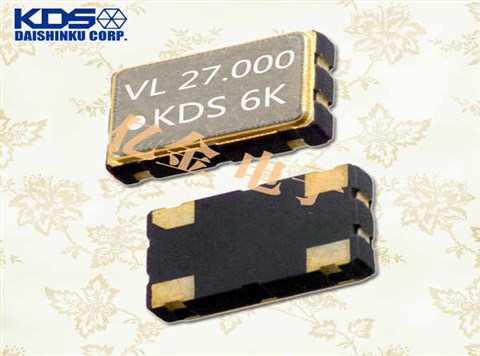

日本大真空晶体,有源晶振,DSO531SVL晶振

日本大真空晶体,有源晶振,DSO531SVL晶振日本大真空晶体,有源晶振,DSO531SVL晶振

产品简介

5032mm体积的石英晶体振荡器有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

产品详情

KDS-1

日本株式会社大真空KDS晶振自1959年建立以来一直遵从的三个理念“依赖”于“可靠的人”“可靠的产品”和“可靠的公司”.作为全球石英器件制造商,大真空KDS晶振努力帮助实现新一代电子社会,更方便人们更舒适,通过开发石英晶振, 压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO)、陶瓷谐振器等晶体器件对全球环境友好.

日本株式会社KDS晶振不断努力为我们的客户在日本国内外提供世界一流的质量和满意程度高.所生产进口石英晶体振荡器,石英晶体,陶瓷晶振,声表面谐振器,有源晶振等器件遍布全球,包括美国、英国、德国,到中国,新加坡,泰国和其他亚洲国家.以“依赖”为公司方针,以客户为导向,创新高效的经营管理,努力创造利润,履行企业社会责任.

日本大真空株式会社KDS晶振,1993年被天津政府对外资招商部特别邀请在中国天津投资.日本大真空在当年5月份,就在天津市位于武清开发区确定投资建厂,品牌是简称(KDS)当时总额1.4亿美元,注册资本4867.3万美元,占地面积67.5.

日本大真空株式会社,KDS晶振品牌实力见证未来,KDS晶振集团总公司位于日本兵库县加古川,在泰国,印度尼西亚,台湾,中国天津这些大城市均有压控振荡器,贴片晶振,陶瓷雾化片,32.768K钟表晶振,温补晶振的生产工厂,而天津KDS工厂是全球石英晶体生产最大量的工厂,自从1993年在天津投产以来,技术更新从未间断.

日本大真空株式会社KDS晶振遵守法规和监管要求,从事环保产品的开发.

环境政策,在其业务活动的所有领域,从开发、生产和销售的压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器,大真空集团业务政策促进普遍信任的环境管理活动.

日本大真空株式会社将:

通过适当控制环境影响的物质,减少能源的使用,以达到节约能源和节约资源的目的.

有效利用KDS贴片晶振资源,防止环境污染,减少和妥善处理废物,包括再利用和再循环.

通过开展节能活动和减少二氧化碳排放防止全球变暖.

避免采购或使用直接或间接资助或受益刚果民主共和国或邻近国家武装组织的矿产.

遵守有关环境保护的法律、标准、协议和任何公司承诺的其他要求.

根据环境方针制定环境目标和目标,同时促进这些活动,并定期检讨环境管理体系的持续改进.在我们的环境政策中教育所有员工和为我们的团队工作的人,通过教育和提高意识来提高他们的环保意识.确保公众环境保护活动的信息公开.

yijin-1

日本大真空晶体,有源晶振,DSO531SVL晶振,1、频率大小:有源晶振频率越高一般价格越高.但频率越高,频差越大,从综合角度考虑,一般工程师会选用频率低但稳定的晶振,自己做倍频电路.总之石英晶振是根据需要去选择合适的频率,并不是晶振频率越大就越好.要看具体需求.比如基站中一般用10MHz的恒温晶振(OCXO,因其有很好的频率稳定性,属于高端晶振.至于范围,晶振的频率做的太高的话,就会失去意义,因为有其他更好的晶振频率产品代替.产品频率范围是:25kHz-1.3G,基本上所有应用中的晶振都可以在产品中找到.

2.、石英晶振频率稳定度:关键参数,我们的高端晶振可以达到10-9级别.

指在规定的工作温度范围内,与标称频率允许的偏差,PPm(百万分之一)表示.一般来说,晶振稳定度越高或温度范围越宽,价格越高.对于频率稳定度要求±20ppm或以上的应用,可使用普通无补偿的石英晶体振荡器.对于介于±1 ±20ppm 的稳定度,应该考虑温补晶振TCXO .对于低于±1ppm 的稳定度,应该考虑恒温晶振OCXO.如果客户有十分特别的频稳要求,我们可根据客户要求参数定做.

2、晶振的电源电压:

低电压有源晶振常用的有1.8V2.5V3.3V5V,其中3.3V应用最广.

3、晶振的输出:

根据需要采用不同输出.HCMOS,SINE,TTL,PECL,LVPECL,LVDS,LVHCMOS等)每种输出类型都有它的独特波形特性和用途.应该关注三态或互补输出的要求.对称性、上升和下降时间以及逻辑电平对某些应用来说也要作出规定,根据客户需要我们可以帮助客户选择合适的晶振类型型.

5.、工作温度范围:

石英晶振工业级标准规定的-40+85这个范围往往只是出于设计者们的习惯,倘若-20+70已经够用,那么就不必去追求更宽的温度范围.对于某些特殊场合如航天军用等,对温度有更苛刻的要求.

yijin-2

KDS晶振项目

符号

DSO531SVL晶振规格说明

条件

输出频率范围

f0

0.7MHz to 40MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

3.0V to 3.3V

请联系我们以了解更多相关信息

储存温度

T_stg

-55 to +125

裸存

工作温度

T_use

G: -40 to +85

请联系我们查看更多资料http://www.vc-tcxo.com/

H: -40 to +105

J: -40 to +125

频率稳定度

f_tol

J: ±50 × 10-6

L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.

VOL

0.4 V Max.

输出负载条件

L_CMOS

15 pF Max.

输入电压

VIH

80% VCCMax.

ST终端

VIL

20 % VCCMax.

上升/下降时间

tr / tf

4 ns Max.

20 % VCCto 80 % VCC, L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6/ year Max.

+25 , 初年度,第一年

yijin-3

DSO531SVL_5032

yijin-4在使用日本大真空晶体时应注意以下事项

石英晶体振荡器和实时时钟模块

所有石英晶体振荡器和实时时钟模块都以IC形式提供.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC GND.

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.日本大真空晶体,有源晶振,DSO531SVL晶振
