爱普生已经建立了一个原始的垂直整合制造模型的最佳手段持续为客户创造新的价值,并决定使用这个模型来驱动前面提到的四个关键领域的创新.这意味着从头开始创建产品:创建我们自己的独特的核心技术和设备,使用这些作为基地的规划和设计提供独特价值的产品,生产或制造的艺术和科学,我们积累了多年的专业知识,然后生产晶振,石英晶振,有源晶振,压控振荡器, 32.768K时钟晶振,温补晶振等出售给我们的客户.
爱普生加强人力资源的全功能,技术,生产,销售和支持和环境问题,利用信息技术,推进我们的原始制造模式寻求实现我们的愿景.视野下就像我提到的,我们的目标是使用我们的技术来创建一个新的连接人的时代,事物和信息,这样我相信我们可以成为不可或缺的公司为我们的客户和社会.
爱普生株式会社EPSON晶振通过追求以QMEMS 技术为核心的“省、小、精”技术,来推动具有领先性的环保活动,把降低 环境负荷作为一种顾客价值提供给顾客.

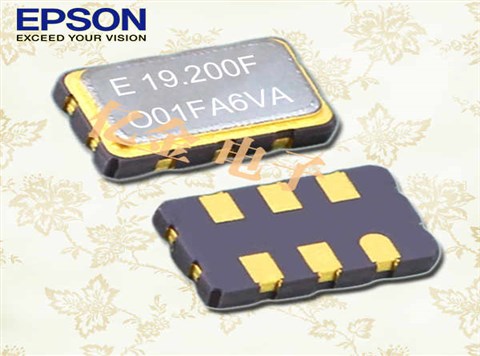

爱普生晶振,石英晶体振荡器,TG-5500CA晶振,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
石英晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.

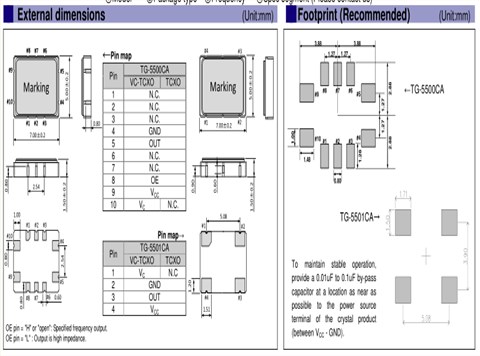

爱普生晶振型号 |
TG-5500CA晶振 |
|
输出频率范围 |
10~50MHz |
|
标准频率 |
19.2MHz/26MHz/38.4MHz/40MHz |
|
电源电压范围 |
+1.8~+3.3V |
|
电源电压(Vcc) |
+1.8V/+2.6V/+2.8V/+3.0V/+3.3V |
|
消耗电流 |
+1.5mA max.(f≦26MHz)/+2.0mA max.(26<f≦52MHz)/+2.5mA max.(f≦60MHz) |
|
待机时电流 |
-更多晶振参数信息请联系我们http://www.vc-tcxo.com |
|
输出电压 |
0.8Vp-p min.(f≦52MHz)(削峰正弦波/DC-coupled) |
|
输出负载 |
10kΩ//10pF |
|
频率稳定度 |
常温偏差 |
±1.5×10-6max.(After 2 reflows) |
温度特性 |
±1.0×10-6,±2.5×10-6max./-30~+85℃ |
|
电源电压特性 |
±0.2×10-6max.(VCC±5%) |
|
负载变化特性 |
±0.2×10-6max.(10kΩ//10pF±10%) |
|
长期变化 |
±1.0×10-6max./year |
|
频率控制 |
控制灵敏度 |
±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V |
频率控制极性 |
正极性 |
在使用爱普生晶振时应注意以下事项
晶振在工作中出现异常技术问题:
这些晶振知识介绍是指,晶振在产品上线之后发生不良品或者没反应的情况下,自检办法.石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题.请按照确定的因素和可能的解决方案的说明.
我们从晶振使用输出无信号开始寻找相关问题.
我们可以先使用示波器或者频率计数器来检查石英晶体,爱普生晶体终端的两个信号,如果没有信号输出,请按照步骤1-1到1-4步执行检查.如果有从爱普生石英晶振(XOUT)的输出端子的输出信号,而是从在终端(辛)输出没有信号,请检查石英晶振体以下step1-5到步骤1-6.爱普生晶振,石英晶体振荡器,TG-5500CA晶振
你可以先把晶体卸载下来并测试EPSON晶振的频率和负载电容,看看他们是否能振动,也可以使用专业的石英晶体测试仪器来检测 .如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果.
如果有下列情况发生,石英晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把产品发送回我公司分析.如果晶振频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试.
