IDT晶振集团在RF、高性能定时、存储接口、实时互联、光互联、无线电源及智能传感器方面的市场导向型产品,是该公司一系列广泛的通信、计算、消费、汽车和工业领域混合信号完整解决方案的一部分.IDT的设计、生产、销售场所和经销合作伙伴遍及全世界,主要生产晶振,石英晶振,有源晶振,压控振荡器,(PXO)普通晶体振荡器,(TCXO)温补晶体振荡器,压电石英晶体元器件、压电石英晶体、有源晶体等元器件.
IDT晶振集团 的 XL 和 XU 石英晶体振荡器,有源晶振可提供 HCMOS、LVPECL、LVDS 和 HCSL 输出. XU 和 XL 系列分别拥有 300 fs 和 750 fs(典型值) RMS 相位抖动 (12 kHz – 20 MHz)(分别). 提供 ± 20 ppm、± 25 ppm、± 50 ppm 或 ± 100 ppm 的频率稳定性选项,以及 16 kHz 至 1.5 GHz 的自定义频率的快速交货期. 这些有源晶振,压控振荡器采用行业标准封装(3.2 x 2.5 mm、5 x 3.2 mm、7 x 5 mm)和引脚. IDT 的 XU 和 XL 系列所能提供的性能、价格和交付均可满足您的设计要求. 相关应用包括:网络、通信、数据 I/O、存储和服务器.
IDT晶振,差分晶振,XUL晶振,差分晶振的使用特点在于能够从50MHZ频率做到700MHZ的超高频点.特别是“SAW单元极低的抖动振荡器”能达到声表面波等要求值,简称为“低抖动振荡器”.此款晶振电源电压相较于之前能够做到2.5V~3.3V之间,其工作温度以及储存温度范围远远超过了普通晶振,达到了-45°~+100°的温度范围,差分晶振的精度值(PPM)可精确到±10PM,普通晶振达不到的输出电压,差分晶振做到了1V,起振时间超快为0秒,随机抖动性能0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.都是较为常见的,相位抖动能从0.3ps Max-1ps Max.
有源晶振高频振荡器使用IC与晶片设计匹配技术:有源晶振是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数.
IDT晶振型号 |
符号 |

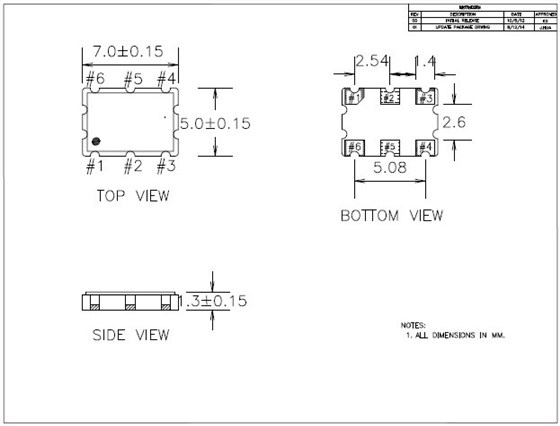

XUL晶振(5070) |
输出规格 |
- |
LVDS |
输出频率范围 |
fo |
0.016?1500MHz |
电源电压 |
VCC |
+2.5V±0.125V/+3.3V±0.165V |
频率公差 |
f_tol |
±50×10-6max., ±100×10-6max. |
保存温度范围 |
T_stg |
-40~+85℃ |
运行温度范围 |
T_use |
-10~+70℃ ,-40~+85℃ |
消耗电流 |
ICC |
20mA max. |
待机时电流(#1引脚"L") |
I_std |
10μA max. |
输出负载 |
Load-R |
100Ω (Output-OutputN) |
波形对称 |
SYM |
45~55% [at outputs cross point] |
0电平电压 |
VOL |
-更多相关信息资料请联系我们http://www.vc-tcxo.com |
1电平电压 |
VOH |
- |
上升时间 下降时间 |
tr, tf |
0.4ns max. [20?80% Output-OutputN] |
差分输出电压 |
VOD1, VOD2 |
0.247?0.454V |
差分输出误差 |
⊿VOD |
50mV [⊿VOD=|VOD1VOD2|] |
补偿电压 |
VOS |
1.125~1.375V |
补偿电压误差 |
⊿VOS |
50mV |
交叉点电压 |
Vcr |
- |
OE端子0电平输入电压 |
VIL |
VCC×0.3 max. |
OE端子1电平输入电压 |
VIH |
VCC×0.7 min. |
输出禁用时间 |
tPLZ |
200ns |
输出使能时间 |
tPZL |
2ms |
周期抖动(1) |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
总抖动(1) |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)] |
相位抖动 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |
在使用IDT晶振时应该注意以下事项:
石英晶体振荡器和实时时钟模块:
所有石英晶体振荡器和实时时钟模块都以IC形式提供.
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.
电源线路
电源的线路阻抗应尽可能低.IDT晶振,差分晶振,XUL晶振
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND.
热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
